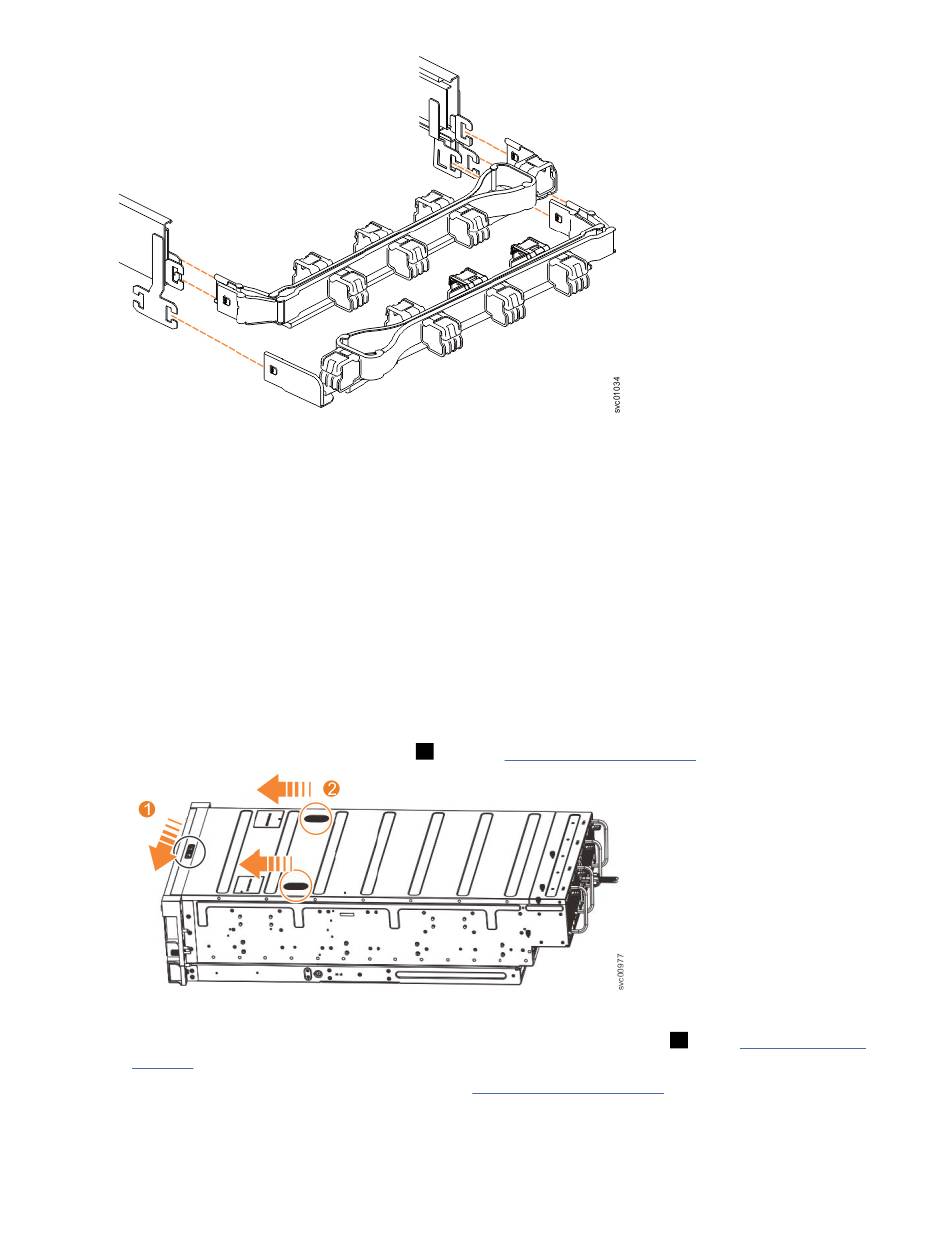

Abbildung 19. Kabelträgerbaugruppen
Obere Abdeckung entfernen
Zur Ausführung bestimmter Serviceaufgaben müssen Sie möglicherweise die obere Abdeckung eines 5U-
Erweiterungsgehäuses entfernen.
Vorbereitende Schritte
Wichtig: Sie können die Abdeckung entfernen, ohne dass das Erweiterungsgehäuse ausgeschaltet wer-
den muss. Damit die Betriebstemperatur beibehalten wird, müssen Sie jedoch die Abdeckung innerhalb
von 15 Minuten nach dem Entfernen wieder anbringen. Wenn die Abdeckung entfernt wird, könnte es
durch eine Verringerung des Luftstroms durch das Gehäuse dazu kommen, dass das Gehäuse oder seine
Komponenten zum Schutz vor Überhitzung heruntergefahren werden.
Vorgehensweise
1. Schieben Sie den Entriegelungshebel (
Abbildung 20. Abdeckung des 5U-Erweiterungsgehäuses entriegeln
2. Schieben Sie die Abdeckung zur Vorderseite des Erweiterungsgehäuses (
Seite 43).
3. Heben Sie die Abdeckung vorsichtig ab (siehe Abbildung 21 auf Seite 44).
1
) in die in Abbildung 20 auf Seite 43 gezeigte Richtung.
Kapitel 4. Systemhardware installieren 43
2
, siehe Abbildung 20 auf
