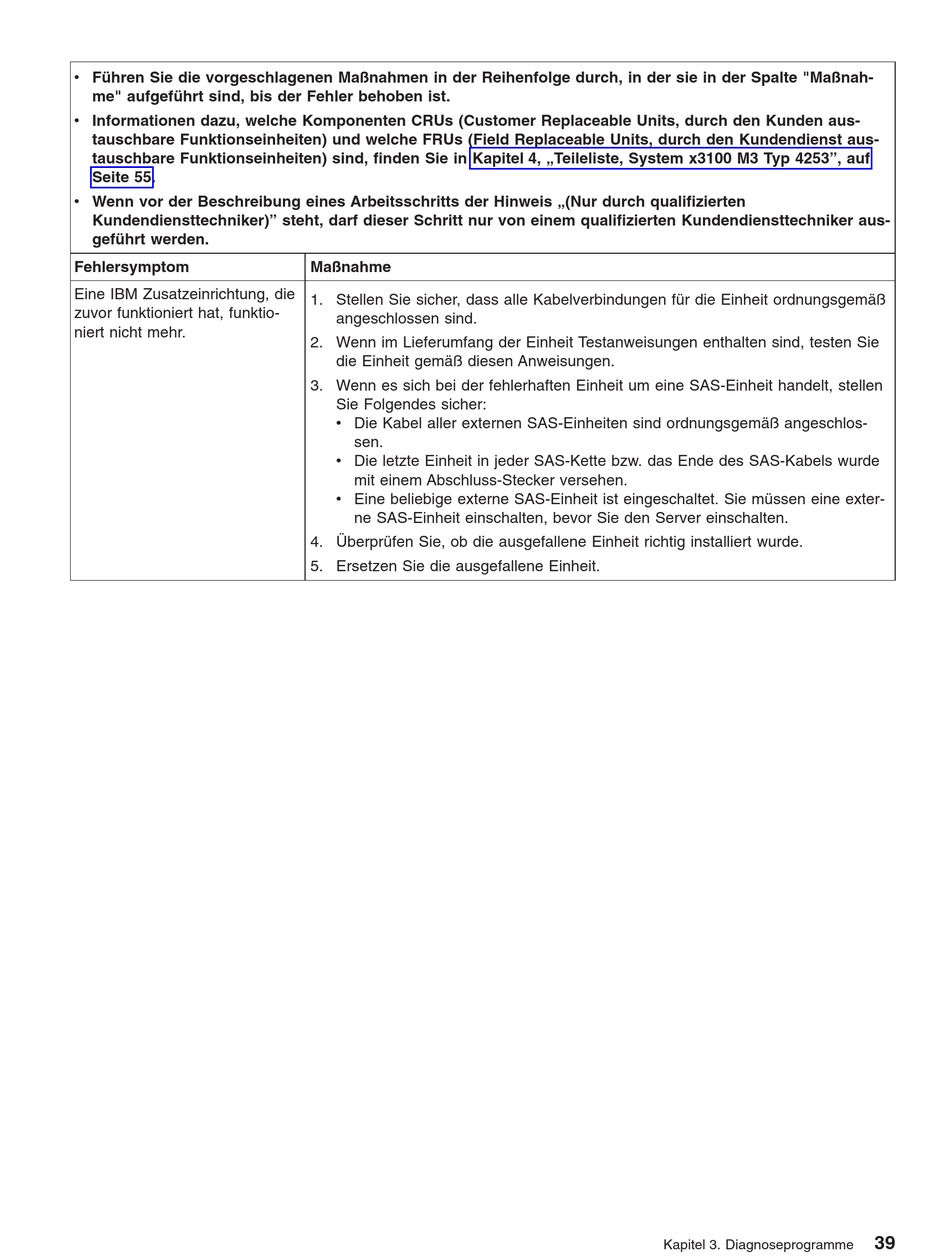

IBM System x3100 M3 Servicehandbuch Seite 57

v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche FRUs (Field Replaceable Units, durch den Kundendienst aus-
tauschbare Funktionseinheiten) sind, finden Sie in Kapitel 4, „Teileliste, System x3100 M3 Typ 4253", auf
Seite 55.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Fehlersymptom
Eine IBM Zusatzeinrichtung, die
zuvor funktioniert hat, funktio-
niert nicht mehr.
Maßnahme
1. Stellen Sie sicher, dass alle Kabelverbindungen für die Einheit ordnungsgemäß
angeschlossen sind.
2. Wenn im Lieferumfang der Einheit Testanweisungen enthalten sind, testen Sie
die Einheit gemäß diesen Anweisungen.
3. Wenn es sich bei der fehlerhaften Einheit um eine SAS-Einheit handelt, stellen
Sie Folgendes sicher:
v Die Kabel aller externen SAS-Einheiten sind ordnungsgemäß angeschlos-
sen.
v Die letzte Einheit in jeder SAS-Kette bzw. das Ende des SAS-Kabels wurde
mit einem Abschluss-Stecker versehen.
v Eine beliebige externe SAS-Einheit ist eingeschaltet. Sie müssen eine exter-
ne SAS-Einheit einschalten, bevor Sie den Server einschalten.
4. Überprüfen Sie, ob die ausgefallene Einheit richtig installiert wurde.
5. Ersetzen Sie die ausgefallene Einheit.
Kapitel 3. Diagnoseprogramme
39
