Rückansicht - IBM System x3100 M3 Servicehandbuch

USB-Anschlüsse
Entnahmetaste des DVD-Laufwerks
Betriebsanzeige des DVD-Laufwerks
Rückansicht

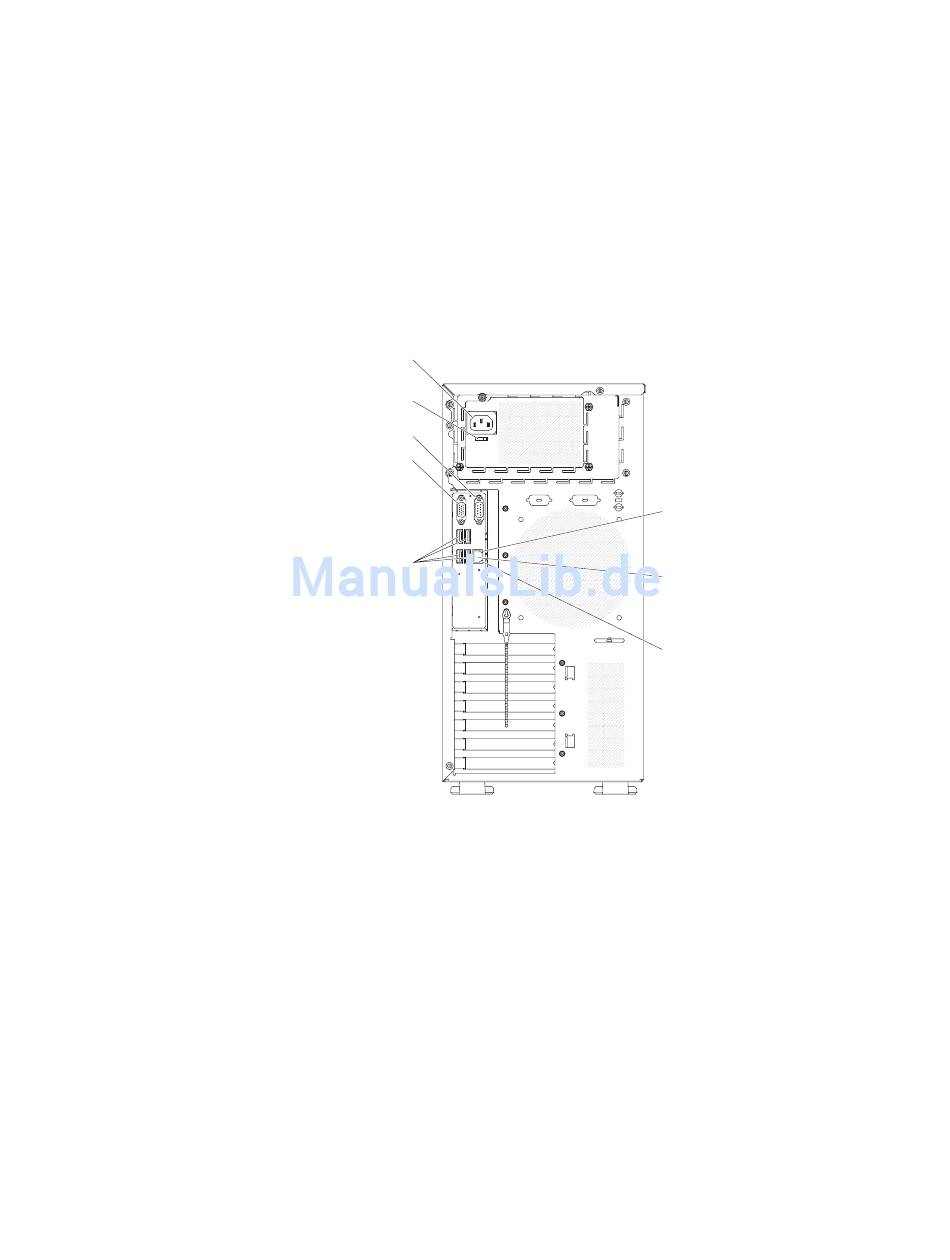

In der folgenden Abbildung sind die Anschlüsse und Anzeigen an der Rückseite des
Servers dargestellt.
Serieller Anschluss 1 (COM1)
Netzteilanschluss und Netzschalter
Bildschirmanschluss
Serieller Anschluss
USB-Anschlüsse
12
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
Schließen Sie an diese Anschlüsse USB-Einheiten an.
Drücken Sie diese Taste, um eine CD oder eine DVD aus dem DVD-Lauf-
werk zu entnehmen.
Wenn diese Anzeige leuchtet, erfolgt gerade ein Zugriff auf das DVD-Lauf-
werk.
Netzteilanschluss
Netzschalter
Bildschirmanschluss
USB-Anschlüsse
Schließen Sie das Netzkabel an diesen Anschluss an und schalten Sie den
Netzschalter ein, um die Stromversorgung einzuschalten.
Schließen Sie an diesen Anschluss einen Bildschirm an.
Anmerkung: Die maximal zulässige Bildschirmauflösung beträgt 1280 x
1024 bei 60 Hz.
Schließen Sie an diesen Anschluss eine serielle Einheit mit 9-poligem Ste-
cker an.
Schließen Sie an diese Anschlüsse USB-Einheiten an.
Anzeige für Ethernet-
Übertragungs-/
Empfangsaktivität
Ethernet-Anschluss
Anzeige für Ethernet-
Verbindungsstatus
