IBM System x3100 M3 Servicehandbuch Seite 100

10. Entfernen Sie die EMV-Abdeckblende.
11. Schieben Sie das Laufwerk in die Position.
12. Schließen Sie ein Ende des Signalkabels an die Rückseite des Laufwerks an
13. Verlegen Sie das Signalkabel so, dass es die Luftzirkulation an der Rückseite
82
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
5. Entfernen Sie die untere Frontblende (siehe „Untere Frontblende entfernen"
auf Seite 66).
6. Entfernen Sie die obere Frontblende (weitere Informationen hierzu finden Sie
im Abschnitt „Obere Frontblende entfernen" auf Seite 68).
7. Berühren Sie mit der antistatischen Schutzhülle, die das Laufwerk enthält, eine
unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das Lauf-
werk aus der Schutzhülle und legen Sie es auf einer antistatischen Oberfläche
ab.
8. Setzen Sie für das Laufwerk gemäß der Dokumentation zum Laufwerk Brü-
cken, oder stellen Sie Schalter ein.
9. Entfernen Sie die Laufwerkhalteklammer von der Seite der Laufwerkhalterung
der Position 1 oder 2. Schieben Sie die Laufwerkhalteklammer nach vorne, um
das Laufwerk aus der Laufwerkhalterung zu entfernen; lassen Sie dann die
Laufwerkhalteklammer in die Schraublöcher an der Seite des Laufwerks ein-
rasten.

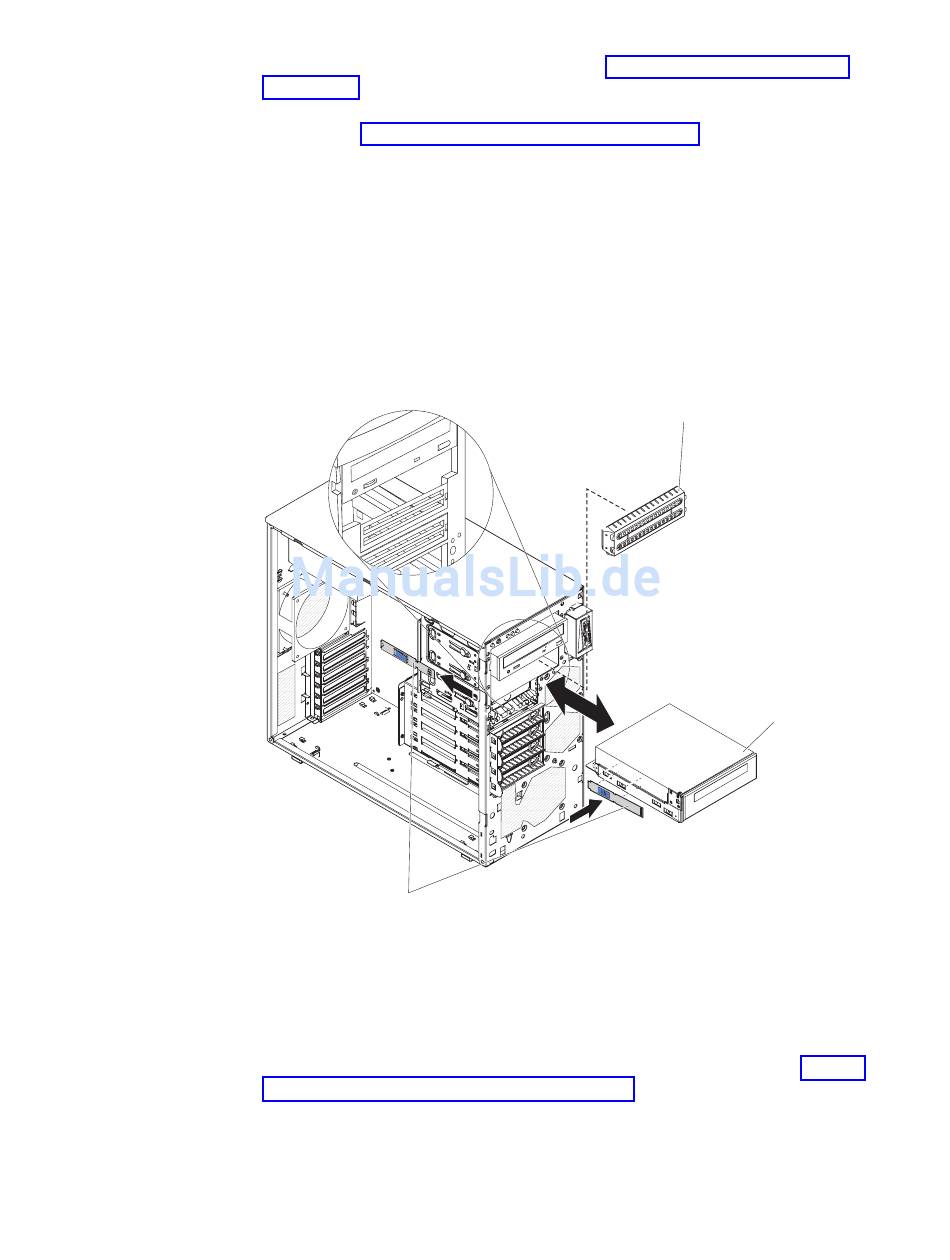

Laufwerkhalteklammer
Anmerkung: Ein Bandlaufwerk kann in Position 1 oder 2 installiert werden.
und stellen Sie sicher, dass das andere Ende dieses Kabels an den entspre-
chenden Anschluss auf der Systemplatine angeschlossen wird (siehe „Interne
Anschlüsse auf der Systemplatine" auf Seite 15).
der Laufwerke oder über dem Mikroprozessor und den DIMMs (Dual Inline Me-
mory Modules) nicht blockiert.
EMV-Abschirmung
Bandlaufwerk
