Steuerelemente, Anzeigen und Anschlüsse
In diesem Abschnitt sind die Steuerelemente, Anzeigen und Anschlüsse an der Vor-
der- und Rückseite des Servers beschrieben.

Vorderansicht

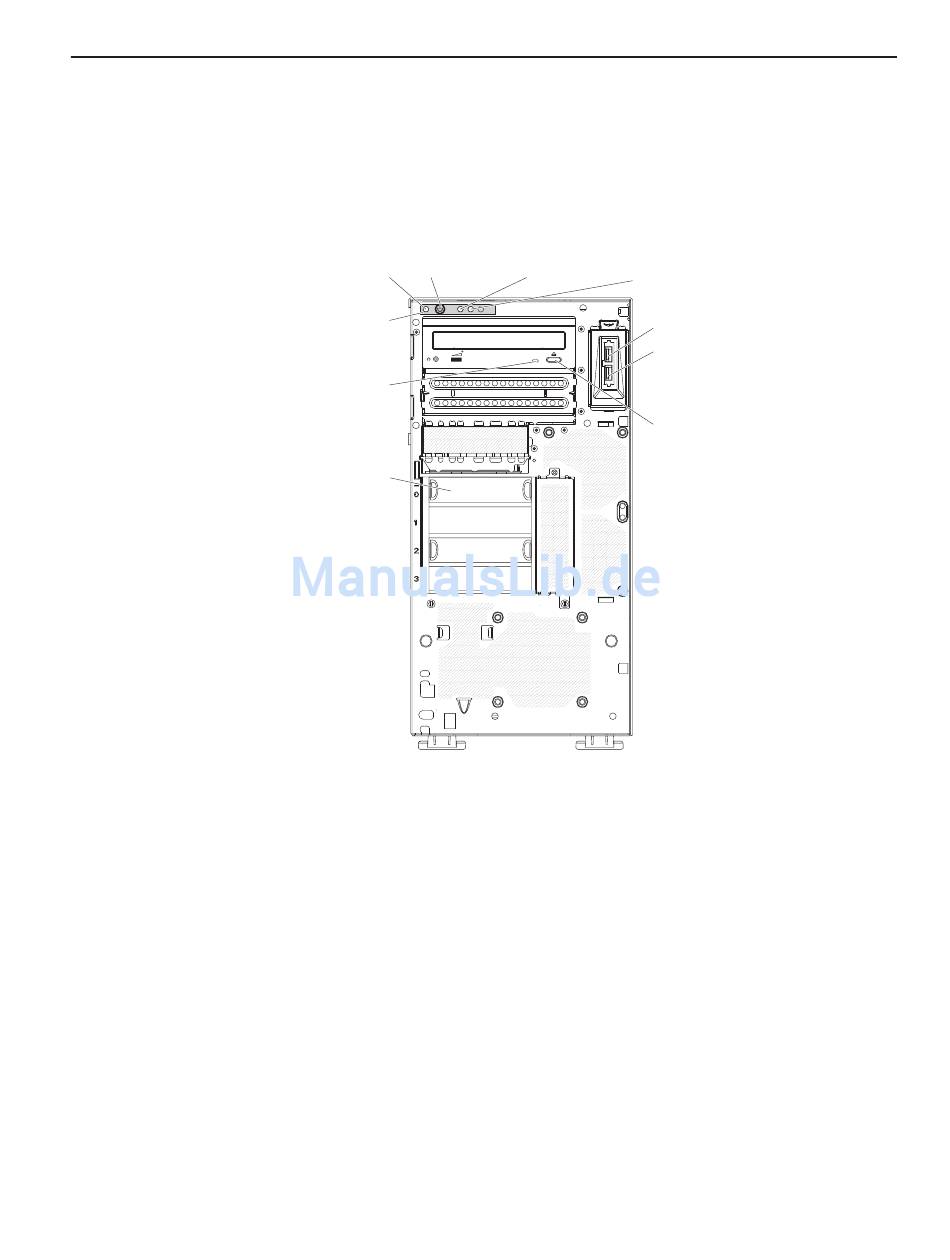

In der folgenden Abbildung sind die Steuerelemente und Anzeigen an der Vorder-
seite des Servers dargestellt.
Betriebsanzeige des
DVD-Laufwerks (grün)
Netzschalter und Betriebsanzeige
Betriebsanzeige des Festplattenlaufwerks
Systemfehleranzeige
Netzschalter
Betriebsanzeige
Informationsanzeige
an der Vorderseite
Simple-Swap-
Festplattenlaufwerk
Drücken Sie diesen Schalter, um den Server manuell ein- und auszuschal-
ten oder um den Serverbetrieb aus dem Stromsparmodus wiederaufzuneh-
men. Wenn diese Anzeige leuchtet, ist der Server eingeschaltet. Wenn die-
se Anzeige aus ist, liegt kein Wechselstrom an oder das Netzteil oder die
Anzeige selbst sind ausgefallen. Wenn diese Anzeige blinkt, befindet sich
das System im ACPI-S4- oder -S5-Systemstatus.
Achtung: Wenn Sie den Server das erste Mal an eine Netzsteckdose an-
schließen, drücken Sie nicht den Netzschalter, bevor die Betriebsanzeige
blinkt.
Wenn diese Anzeige schnell blinkt, erfolgt gerade ein Zugriff auf ein Fest-
plattenlaufwerk.
Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten. Mögli-
cherweise leuchtet auch eine Anzeige auf der Systemplatine, um bei der
Fehlerbestimmung zu helfen.
Betriebsanzeige des
Festplattenlaufwerks
Systemfehleranzeige
USB-Anschluss 2
USB-Anschluss 1
Entnahmetaste des
DVD-Laufwerks
