Interne Anzeigen, Anschlüsse und Brücken
In den folgenden Abbildungen sind die Anschlüsse, Anzeigen und Brücken auf den
internen Platinen dargestellt. Die Abbildungen stimmen möglicherweise nicht genau
mit Ihrer Hardware überein.
Anschlüsse für Zusatzeinrichtungen auf der Systemplatine

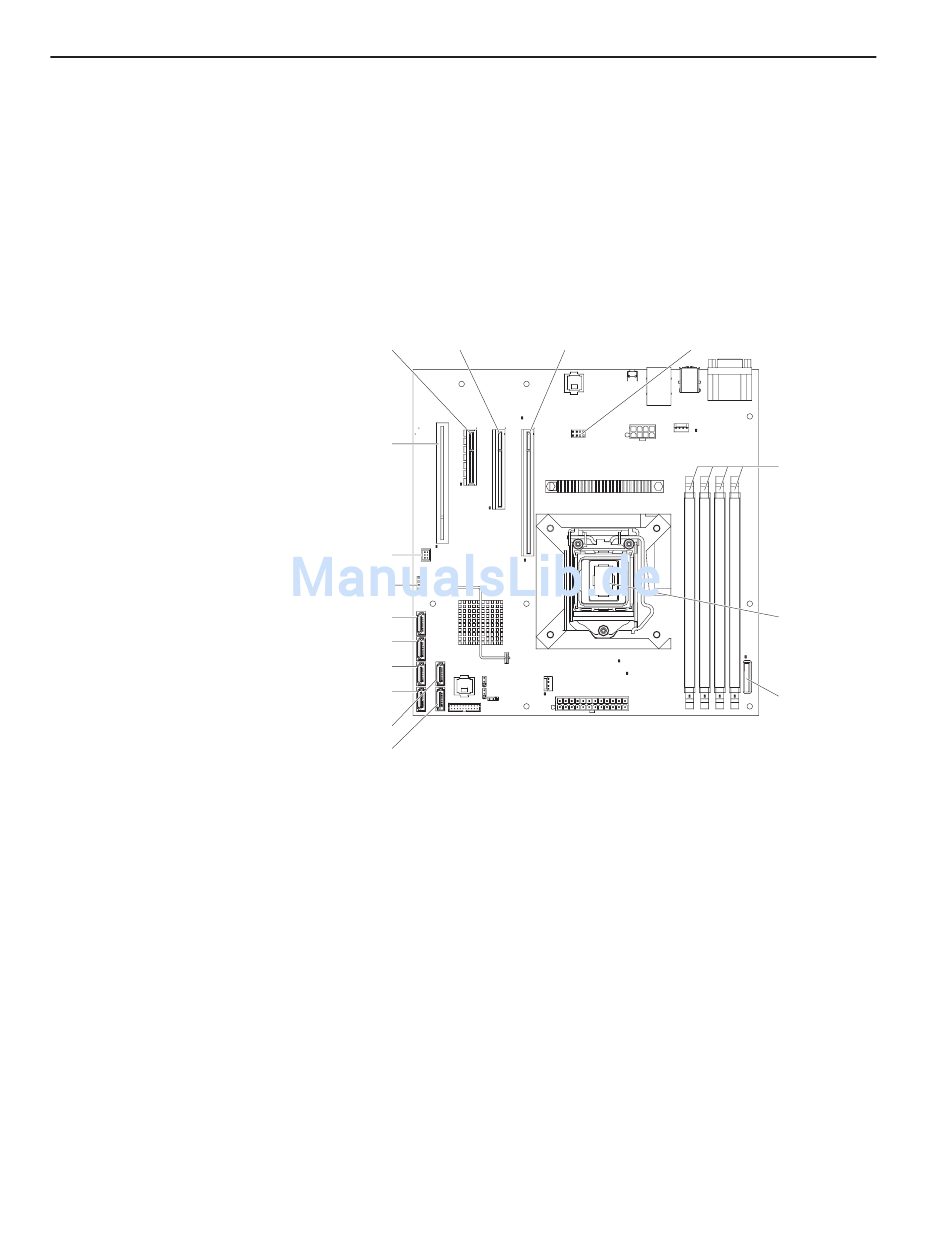

In der folgenden Abbildung sind die Anschlüsse für Zusatzeinrichtungen auf der
Systemplatine dargestellt.
Anschluss für optionales
internes USB-Bandlaufwerk
14
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
Steckplatz 2
PCIe2 x8
(8, 4, 1)
Steckplatz 3
25 W
PCIe2 x4
(4, 1)
25 W
Steckplatz 4
PCI 32 Bit,
33 MHz
USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
SATA-Anschluss 2
SATA-Anschluss 1
SATA-Anschluss 0
Steckplatz 1
PCIe2 x16
(8, 4, 1) Anschluss für optionalen
25 W Virtual Media Key
DIMMs 4-1
Mikroprozessor
Batterie
