Anzeigen auf der Systemplatine

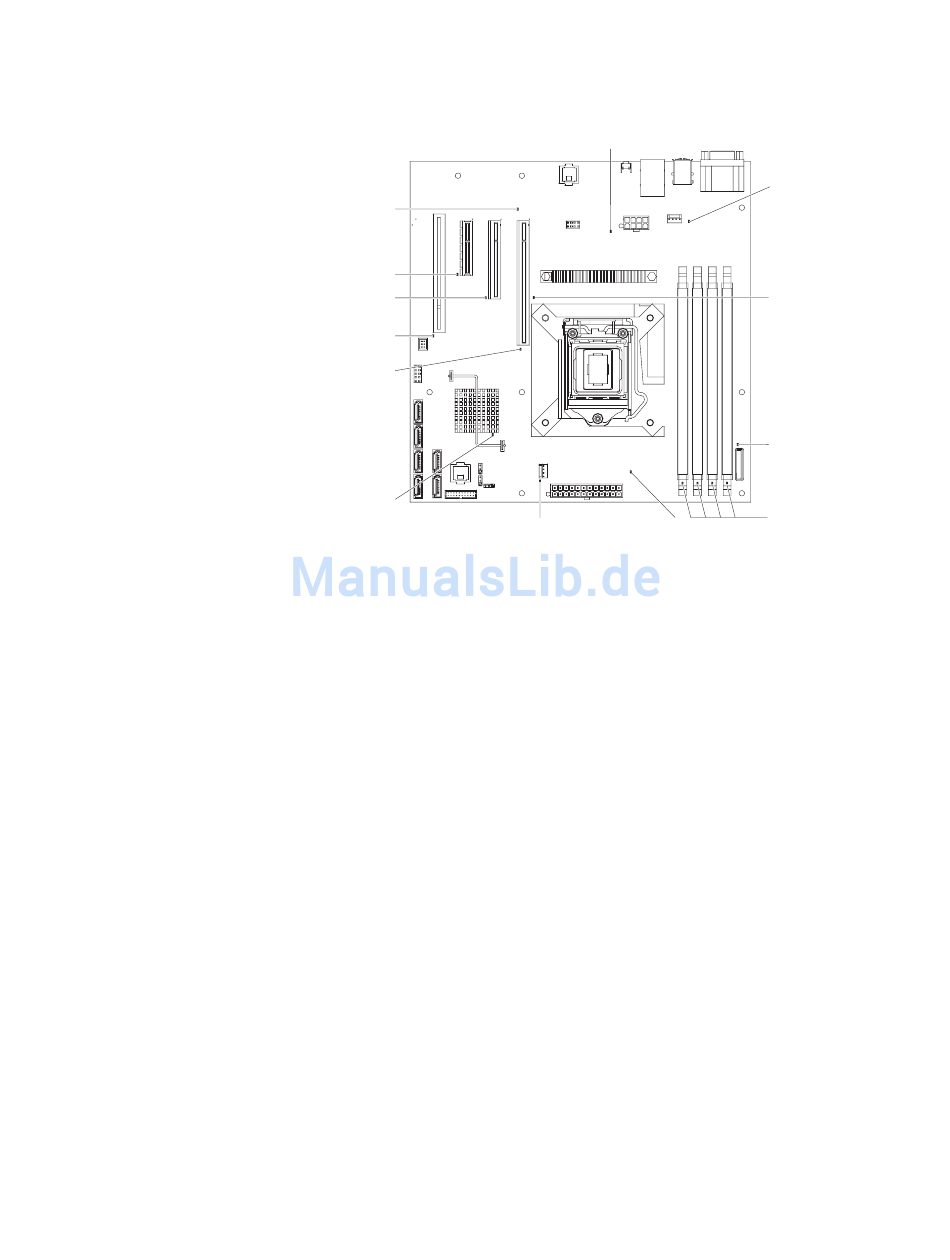

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
Anzeige für Bereitschafts-
stromversorgung
BMC-Überwachungs-
signalanzeige
Fehleranzeige für
PCI-Steckplatz 3
Fehleranzeige für
PCI-Steckplatz 2
Fehleranzeige für
PCI-Steckplatz 4
Fehleranzeige für
PCI-Steckplatz 1
Fehleranzeige für
Systemplatine
Fehleranzeige für
Anzeige für Strom-
Mikroprozessorlüfter
versorgungsfehler
Fehleranzeige
für Systemlüfter
Fehleranzeige für
Mikroprozessor
Batteriefehleranzeige
Fehleranzeige
für DIMMs 4-1
