Beschreibungen Von Signaltoncodes Bei Der Hardwareinitialisierung - IBM System x3100 M3 Servicehandbuch

v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche FRUs (Field Replaceable Units, durch den Kundendienst aus-
tauschbare Funktionseinheiten) sind, finden Sie in Kapitel 4, „Teileliste, System x3100 M3 Typ 4253", auf
Seite 55.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.

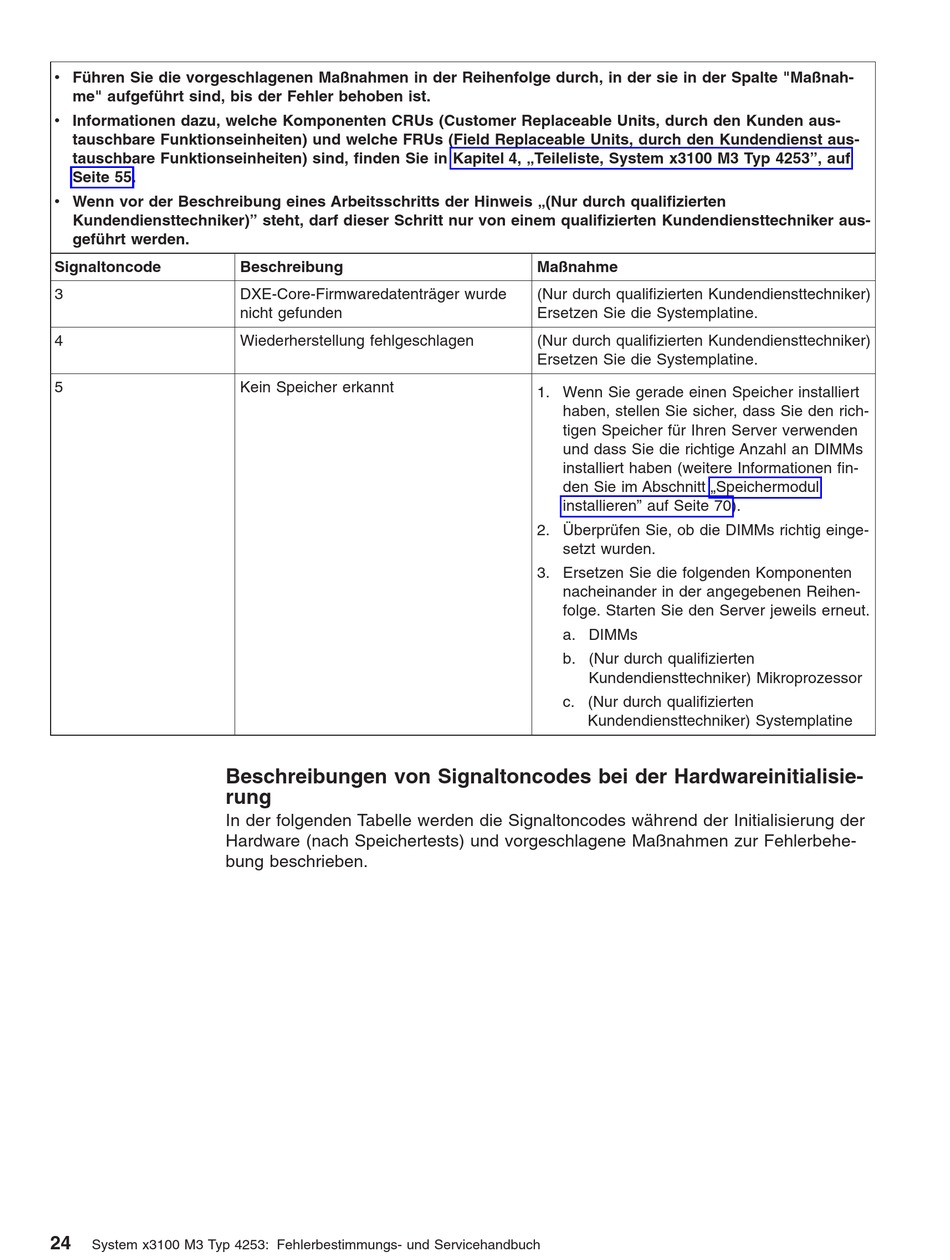

Signaltoncode
3
4
5
Beschreibungen von Signaltoncodes bei der Hardwareinitialisie-
rung
In der folgenden Tabelle werden die Signaltoncodes während der Initialisierung der
Hardware (nach Speichertests) und vorgeschlagene Maßnahmen zur Fehlerbehe-
bung beschrieben.
24
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
Beschreibung
DXE-Core-Firmwaredatenträger wurde
nicht gefunden
Wiederherstellung fehlgeschlagen
Kein Speicher erkannt
Maßnahme
(Nur durch qualifizierten Kundendiensttechniker)
Ersetzen Sie die Systemplatine.
(Nur durch qualifizierten Kundendiensttechniker)
Ersetzen Sie die Systemplatine.
1. Wenn Sie gerade einen Speicher installiert
haben, stellen Sie sicher, dass Sie den rich-
tigen Speicher für Ihren Server verwenden
und dass Sie die richtige Anzahl an DIMMs
installiert haben (weitere Informationen fin-
den Sie im Abschnitt „Speichermodul
installieren" auf Seite 70).
2. Überprüfen Sie, ob die DIMMs richtig einge-
setzt wurden.
3. Ersetzen Sie die folgenden Komponenten
nacheinander in der angegebenen Reihen-
folge. Starten Sie den Server jeweils erneut.
a. DIMMs
b. (Nur durch qualifizierten
Kundendiensttechniker) Mikroprozessor
c. (Nur durch qualifizierten
Kundendiensttechniker) Systemplatine
