Simple-Swap-Rückwand Installieren - IBM System x3100 M3 Servicehandbuch

10. Heben Sie die Rückwandplatine für Festplattenlaufwerke aus dem Server her-
11. Wenn Sie angewiesen werden, die Simple-Swap-Rückwand einzusenden, be-
Simple-Swap-Rückwand installieren
Gehen Sie wie folgt vor, um die Simple-Swap-Rückwand für Festplattenlaufwerke
zu installieren.
5. Schieben Sie das Simple-Swap-Festplattenlaufwerk ein Stück nach vorn, um
die Laufwerke aus der Rückwand freizugeben (siehe „Simple-Swap-SATA-Fest-
plattenlaufwerk entfernen" auf Seite 84). Die Laufwerke müssen für diesen Vor-
gang nicht entfernt werden.
6. Legen Sie den Server auf die Seite.
7. Ziehen Sie das Signalkabel vom SAS/SATA-Adpater ab (falls ein solcher instal-
liert ist) oder ziehen Sie die SATA-Signalkabel von der Systemplatine ab. No-
tieren Sie sich, wie die Kabel verlegt waren.
8. Lösen Sie die Signalkabel aus den Sicherungsklammern.

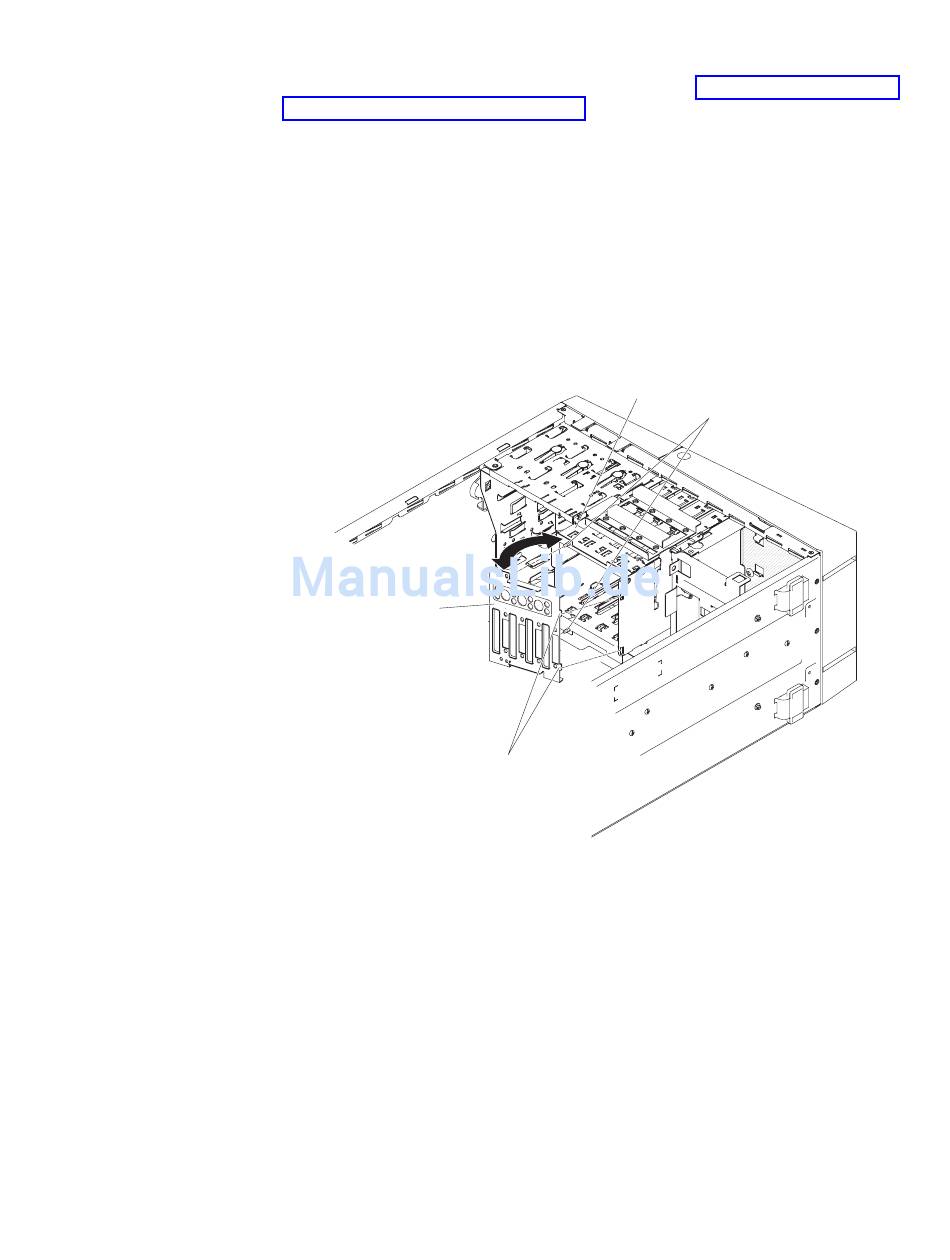

9. Neigen Sie den oberen Teil der Rückwandplatine für Festplattenlaufwerke von
der Laufwerkhalterung weg, um die Rückwandplatine von den Justierstiften zu
lösen.
aus und legen Sie sie zur Seite.
Simple-Swap-Rückwand
folgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelie-
ferte Verpackungsmaterial.
1. Setzen Sie die beiden Laschen an der Rückwand in die zugehörigen Bohrun-
gen an der rechten Seite der Laufwerkhalterung ein.
Laufwerkhalterung
Laschen
Kapitel 5. Serverkomponenten entfernen und ersetzen
Justierstifte
105
