Interne Anschlüsse auf der Systemplatine

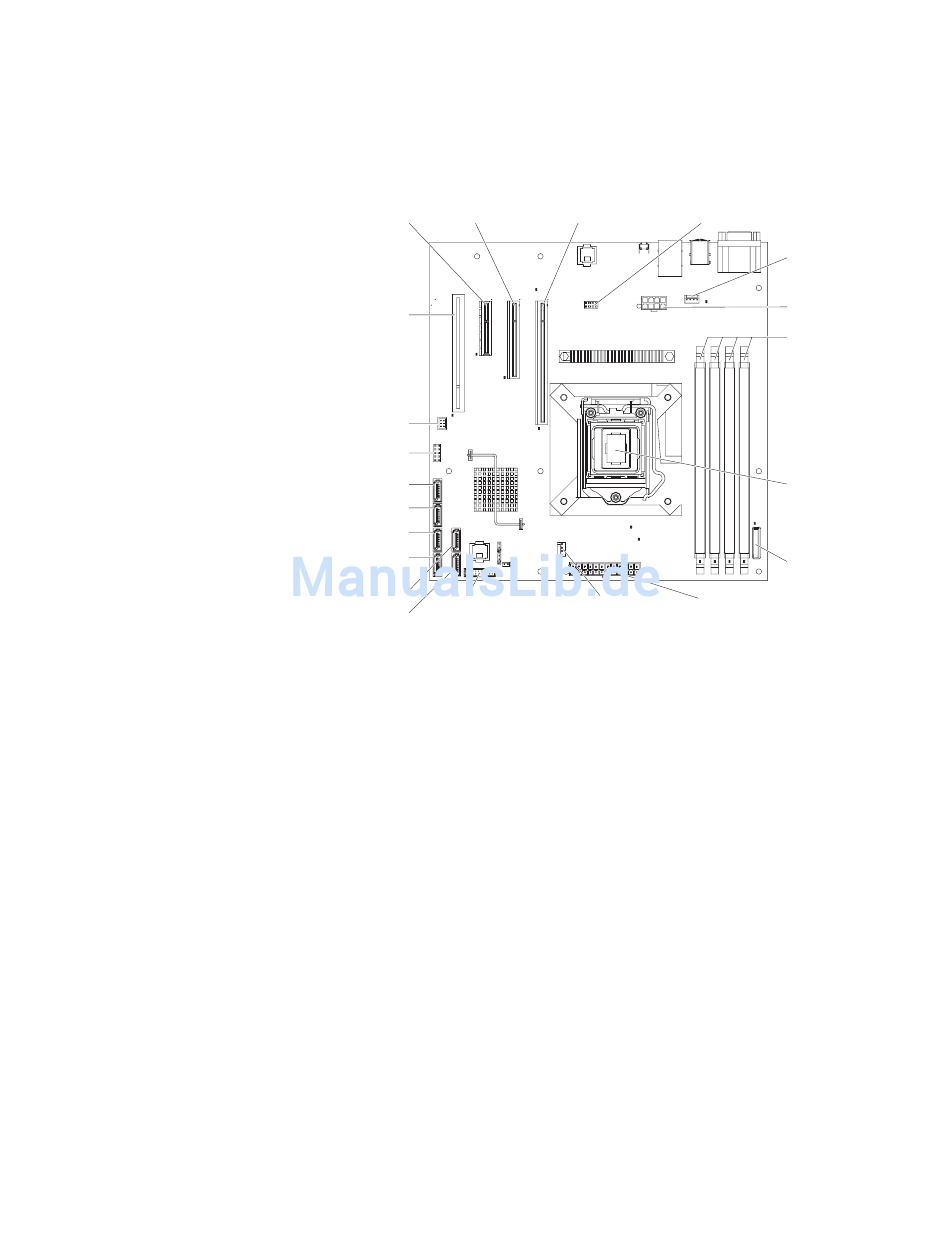

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dar-
gestellt.
Anschluss für optionales
internes USB-Bandlaufwerk
Steckplatz 2
PCIe2 x8
(8, 4, 1)
Steckplatz 3
25 W
PCIe2 x4
(4, 1)
25 W
Steckplatz 4
PCI 32 Bit,
33 MHz
USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
SATA-Anschluss 2
SATA-Anschluss 1
Anschluss für Bediener-
SATA-Anschluss 0
informationsanzeige
Steckplatz 1
PCIe2 x16
(8, 4, 1) Anschluss für optionalen
Virtual Media Key
25 W
Anschluss für Hauptnetzstrom
Mikroprozessorlüfter
Kapitel 2. Einführung
Anschluss für
Systemlüfter
Netzanschluss für
Mikroprozessor
DIMMs 4-1
Mikroprozessor
Batterie
15
