Mikroprozessor und Lüfterkühlkörper entfernen
Gehen Sie wie folgt vor, um den Mikroprozessor und den Lüfterkühlkörper zu ent-
fernen:
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt „Richtlinien
für die Installation" auf Seite 62.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Positionieren Sie den Server so, dass er flach und mit der Abdeckung nach
oben auf der Seite liegt.
4. Entriegeln und entfernen Sie die Abdeckung (weitere Informationen finden Sie
im Abschnitt „Abdeckung entfernen" auf Seite 64).

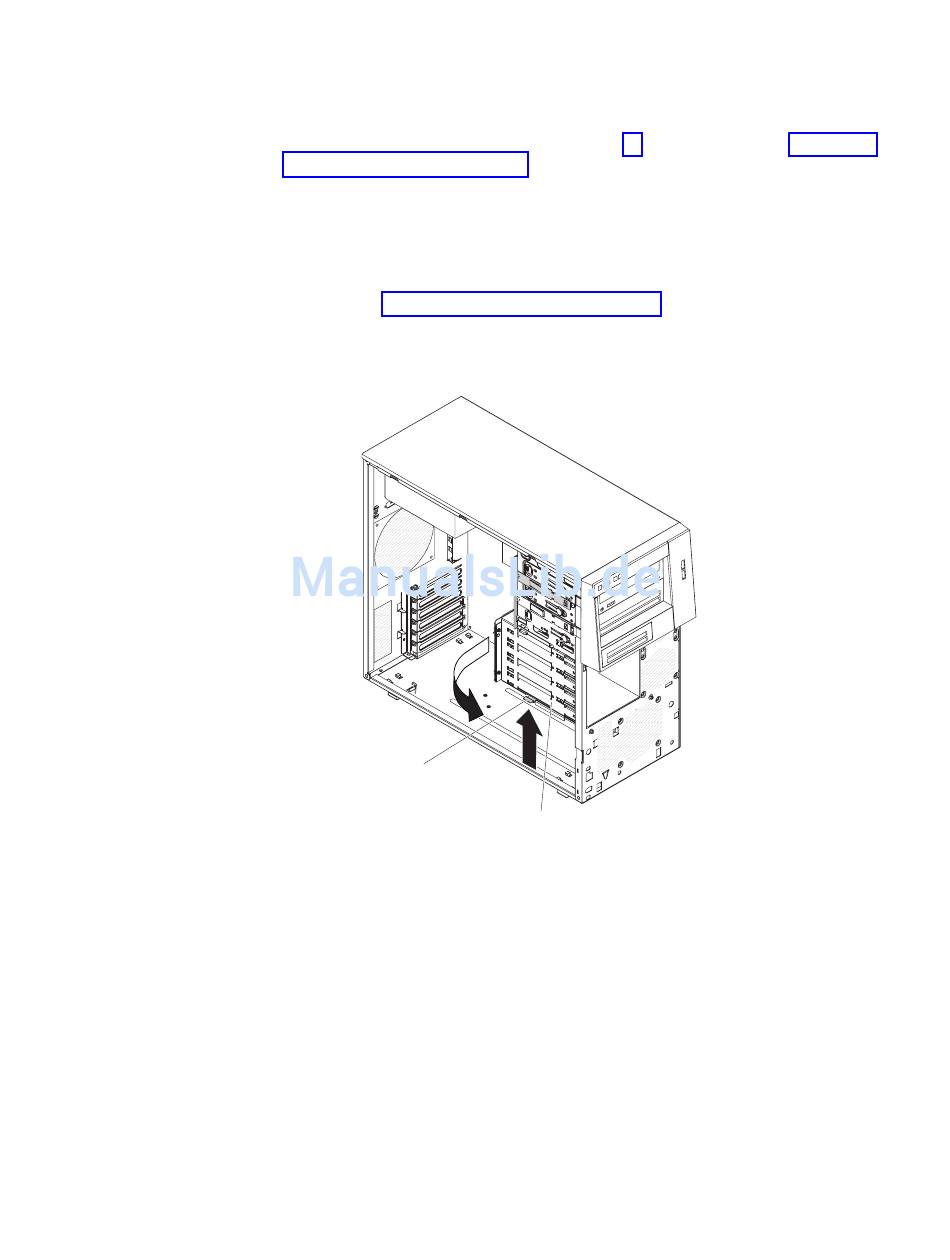

5. Halten Sie den Lösehebel für die Laufwerkhalterung gedrückt. Drehen Sie an-
schließend die Laufwerkhalterung aus dem Gehäuse heraus, bis die Haltezun-
ge an der Oberseite der Laufwerkhalterung einrastet.
Lösehebel für Laufwerkhalterung
6. Ziehen Sie alle Kabel ab, die den Zugriff auf den Lüfterkühlkörper und den Mi-
kroprozessor behindern.
7. Gehen Sie wie folgt vor, um den Lüfterkühlkörper vom Mikroprozessor zu ent-
fernen:
Achtung: Der Lüfterkühlkörper kann bei normalem Betrieb sehr heiß werden.
Lassen Sie den Lüfterkühlkörper etwas abkühlen, bevor Sie ihn berühren.
a. Lösen Sie die Schraube an der einen Seite des Lüfterkühlkörpers, um die
Versiegelung mit dem Mikroprozessor aufzubrechen.
b. Drücken Sie fest auf die Senkschrauben und lösen Sie sie mit einem
Schraubendreher.
c. Ziehen Sie den Lüfterkühlkörper mit den Fingern vorsichtig vom Mikropro-
zessor ab.
Festplattenlaufwerkhalterung
Kapitel 5. Serverkomponenten entfernen und ersetzen
115
