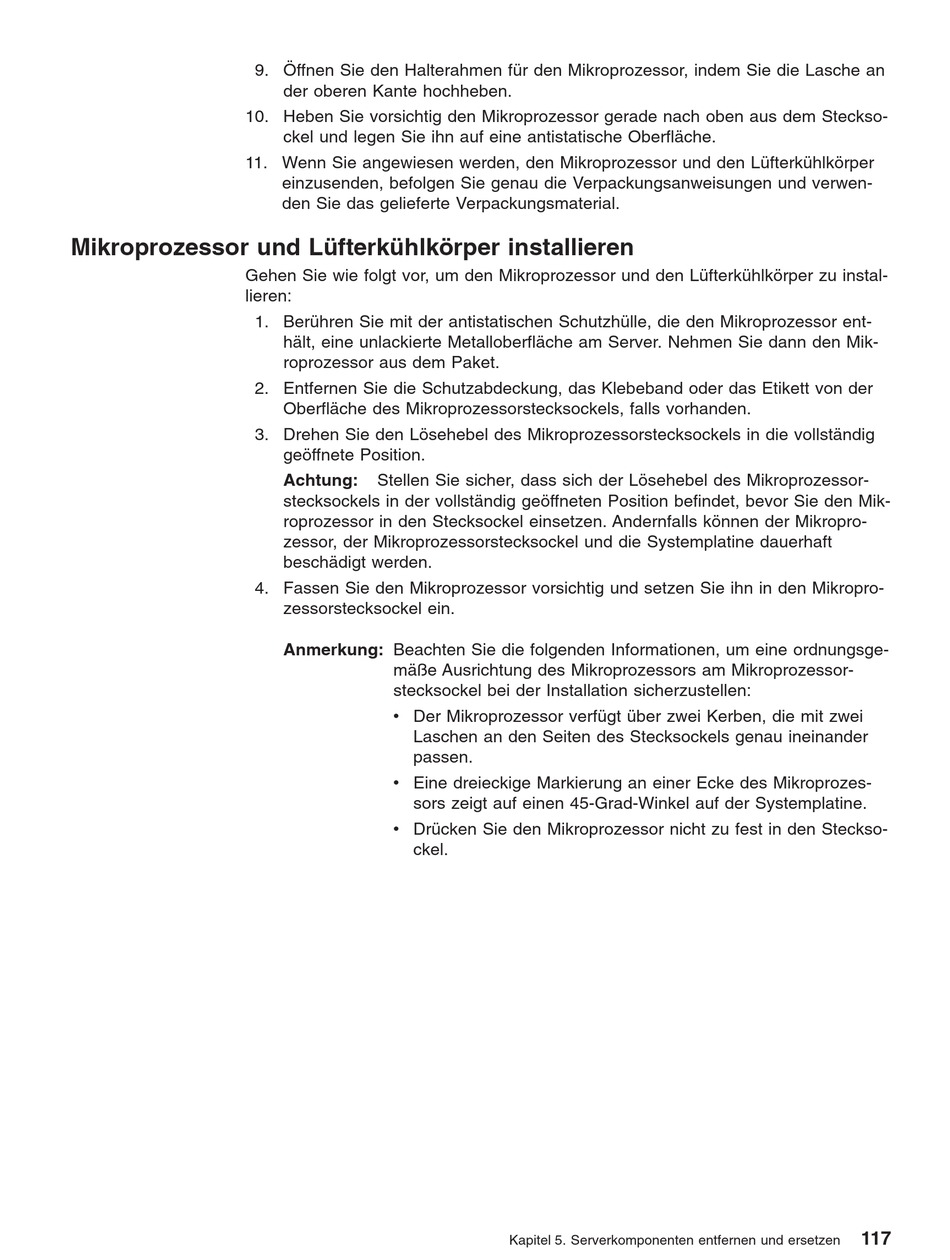

10. Heben Sie vorsichtig den Mikroprozessor gerade nach oben aus dem Steckso-
11. Wenn Sie angewiesen werden, den Mikroprozessor und den Lüfterkühlkörper
Mikroprozessor und Lüfterkühlkörper installieren
Gehen Sie wie folgt vor, um den Mikroprozessor und den Lüfterkühlkörper zu instal-
lieren:
9. Öffnen Sie den Halterahmen für den Mikroprozessor, indem Sie die Lasche an
der oberen Kante hochheben.
ckel und legen Sie ihn auf eine antistatische Oberfläche.
einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwen-
den Sie das gelieferte Verpackungsmaterial.
1. Berühren Sie mit der antistatischen Schutzhülle, die den Mikroprozessor ent-
hält, eine unlackierte Metalloberfläche am Server. Nehmen Sie dann den Mik-
roprozessor aus dem Paket.
2. Entfernen Sie die Schutzabdeckung, das Klebeband oder das Etikett von der
Oberfläche des Mikroprozessorstecksockels, falls vorhanden.
3. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessor-
stecksockels in der vollständig geöffneten Position befindet, bevor Sie den Mik-
roprozessor in den Stecksockel einsetzen. Andernfalls können der Mikropro-
zessor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um eine ordnungsge-
mäße Ausrichtung des Mikroprozessors am Mikroprozessor-
stecksockel bei der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die mit zwei
Laschen an den Seiten des Stecksockels genau ineinander
passen.
v Eine dreieckige Markierung an einer Ecke des Mikroprozes-
sors zeigt auf einen 45-Grad-Winkel auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Steckso-
ckel.
Kapitel 5. Serverkomponenten entfernen und ersetzen
117
