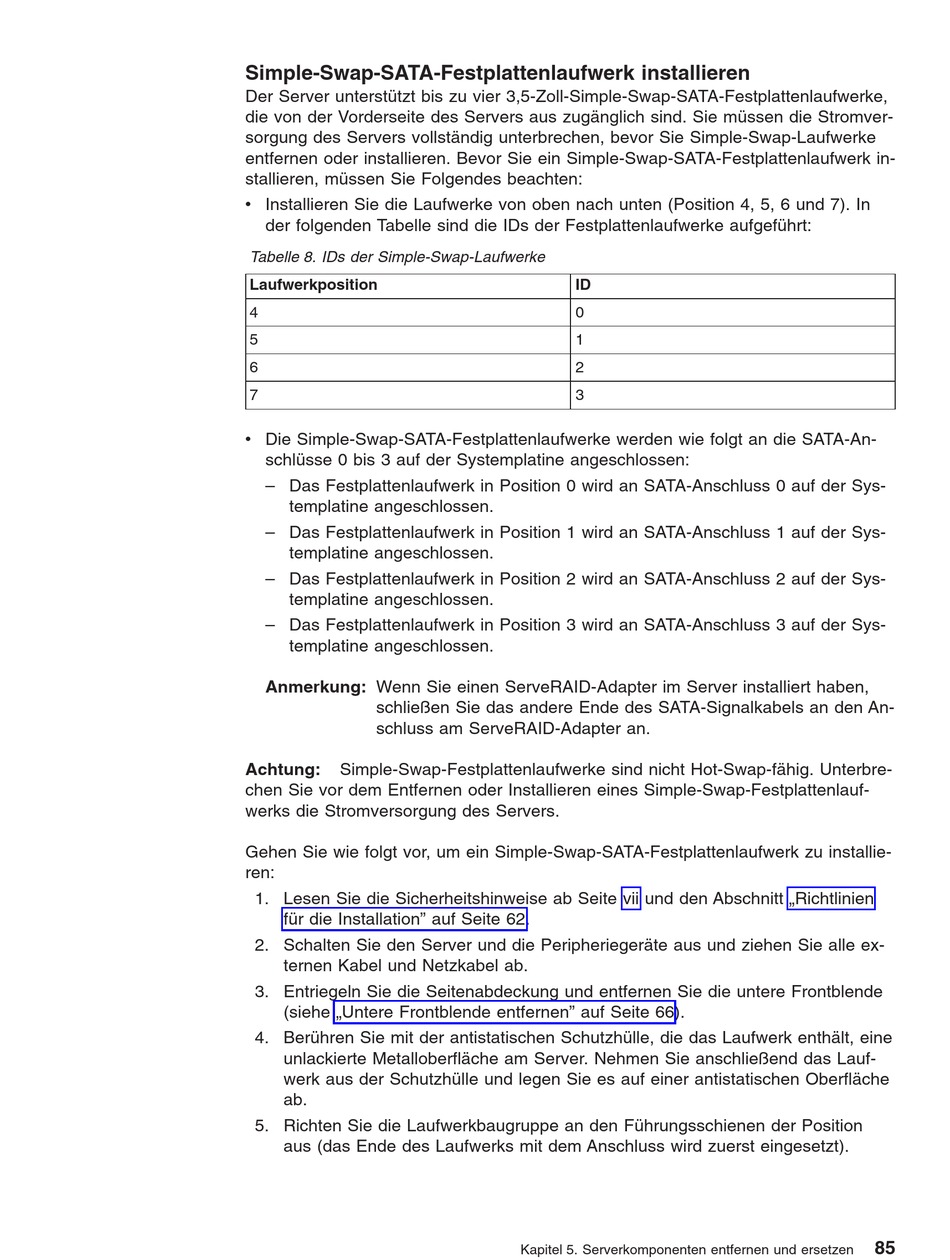

Simple-Swap-SATA-Festplattenlaufwerk installieren

Der Server unterstützt bis zu vier 3,5-Zoll-Simple-Swap-SATA-Festplattenlaufwerke,
die von der Vorderseite des Servers aus zugänglich sind. Sie müssen die Stromver-
sorgung des Servers vollständig unterbrechen, bevor Sie Simple-Swap-Laufwerke
entfernen oder installieren. Bevor Sie ein Simple-Swap-SATA-Festplattenlaufwerk in-
stallieren, müssen Sie Folgendes beachten:
v Installieren Sie die Laufwerke von oben nach unten (Position 4, 5, 6 und 7). In
der folgenden Tabelle sind die IDs der Festplattenlaufwerke aufgeführt:
Tabelle 8. IDs der Simple-Swap-Laufwerke
Laufwerkposition
4
5
6
7
v Die Simple-Swap-SATA-Festplattenlaufwerke werden wie folgt an die SATA-An-
schlüsse 0 bis 3 auf der Systemplatine angeschlossen:
– Das Festplattenlaufwerk in Position 0 wird an SATA-Anschluss 0 auf der Sys-
templatine angeschlossen.
– Das Festplattenlaufwerk in Position 1 wird an SATA-Anschluss 1 auf der Sys-
templatine angeschlossen.
– Das Festplattenlaufwerk in Position 2 wird an SATA-Anschluss 2 auf der Sys-
templatine angeschlossen.
– Das Festplattenlaufwerk in Position 3 wird an SATA-Anschluss 3 auf der Sys-
templatine angeschlossen.
Anmerkung: Wenn Sie einen ServeRAID-Adapter im Server installiert haben,
schließen Sie das andere Ende des SATA-Signalkabels an den An-
schluss am ServeRAID-Adapter an.
Achtung: Simple-Swap-Festplattenlaufwerke sind nicht Hot-Swap-fähig. Unterbre-
chen Sie vor dem Entfernen oder Installieren eines Simple-Swap-Festplattenlauf-
werks die Stromversorgung des Servers.
Gehen Sie wie folgt vor, um ein Simple-Swap-SATA-Festplattenlaufwerk zu installie-
ren:
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt „Richtlinien
für die Installation" auf Seite 62.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle ex-
ternen Kabel und Netzkabel ab.
3. Entriegeln Sie die Seitenabdeckung und entfernen Sie die untere Frontblende
(siehe „Untere Frontblende entfernen" auf Seite 66).
4. Berühren Sie mit der antistatischen Schutzhülle, die das Laufwerk enthält, eine
unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das Lauf-
werk aus der Schutzhülle und legen Sie es auf einer antistatischen Oberfläche
ab.
5. Richten Sie die Laufwerkbaugruppe an den Führungsschienen der Position
aus (das Ende des Laufwerks mit dem Anschluss wird zuerst eingesetzt).
ID
0
1
2
3
