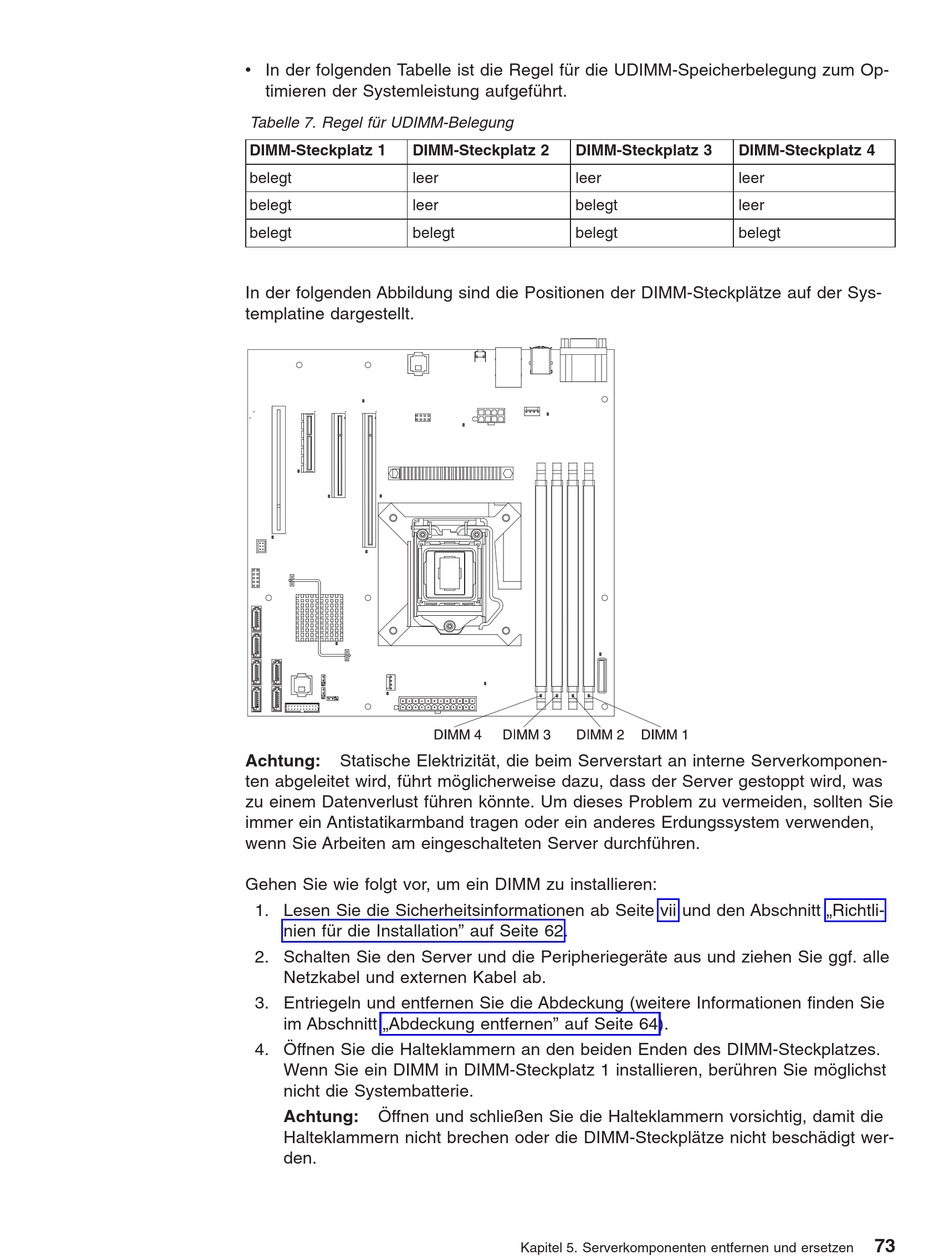

IBM System x3100 M3 Servicehandbuch Seite 91

v In der folgenden Tabelle ist die Regel für die UDIMM-Speicherbelegung zum Op-
timieren der Systemleistung aufgeführt.
Tabelle 7. Regel für UDIMM-Belegung
DIMM-Steckplatz 1 DIMM-Steckplatz 2
belegt leer
belegt leer
belegt belegt
In der folgenden Abbildung sind die Positionen der DIMM-Steckplätze auf der Sys-
templatine dargestellt.
Achtung: Statische Elektrizität, die beim Serverstart an interne Serverkomponen-
ten abgeleitet wird, führt möglicherweise dazu, dass der Server gestoppt wird, was
zu einem Datenverlust führen könnte. Um dieses Problem zu vermeiden, sollten Sie
immer ein Antistatikarmband tragen oder ein anderes Erdungssystem verwenden,
wenn Sie Arbeiten am eingeschalteten Server durchführen.
Gehen Sie wie folgt vor, um ein DIMM zu installieren:
1. Lesen Sie die Sicherheitsinformationen ab Seite vii und den Abschnitt „Richtli-
nien für die Installation" auf Seite 62.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie ggf. alle
Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Abdeckung (weitere Informationen finden Sie
im Abschnitt „Abdeckung entfernen" auf Seite 64).
4. Öffnen Sie die Halteklammern an den beiden Enden des DIMM-Steckplatzes.
Wenn Sie ein DIMM in DIMM-Steckplatz 1 installieren, berühren Sie möglichst
nicht die Systembatterie.
Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, damit die
Halteklammern nicht brechen oder die DIMM-Steckplätze nicht beschädigt wer-
den.
DIMM-Steckplatz 3
leer
belegt
belegt
Kapitel 5. Serverkomponenten entfernen und ersetzen
DIMM-Steckplatz 4
leer
leer
belegt
73
