10. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie
124
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch

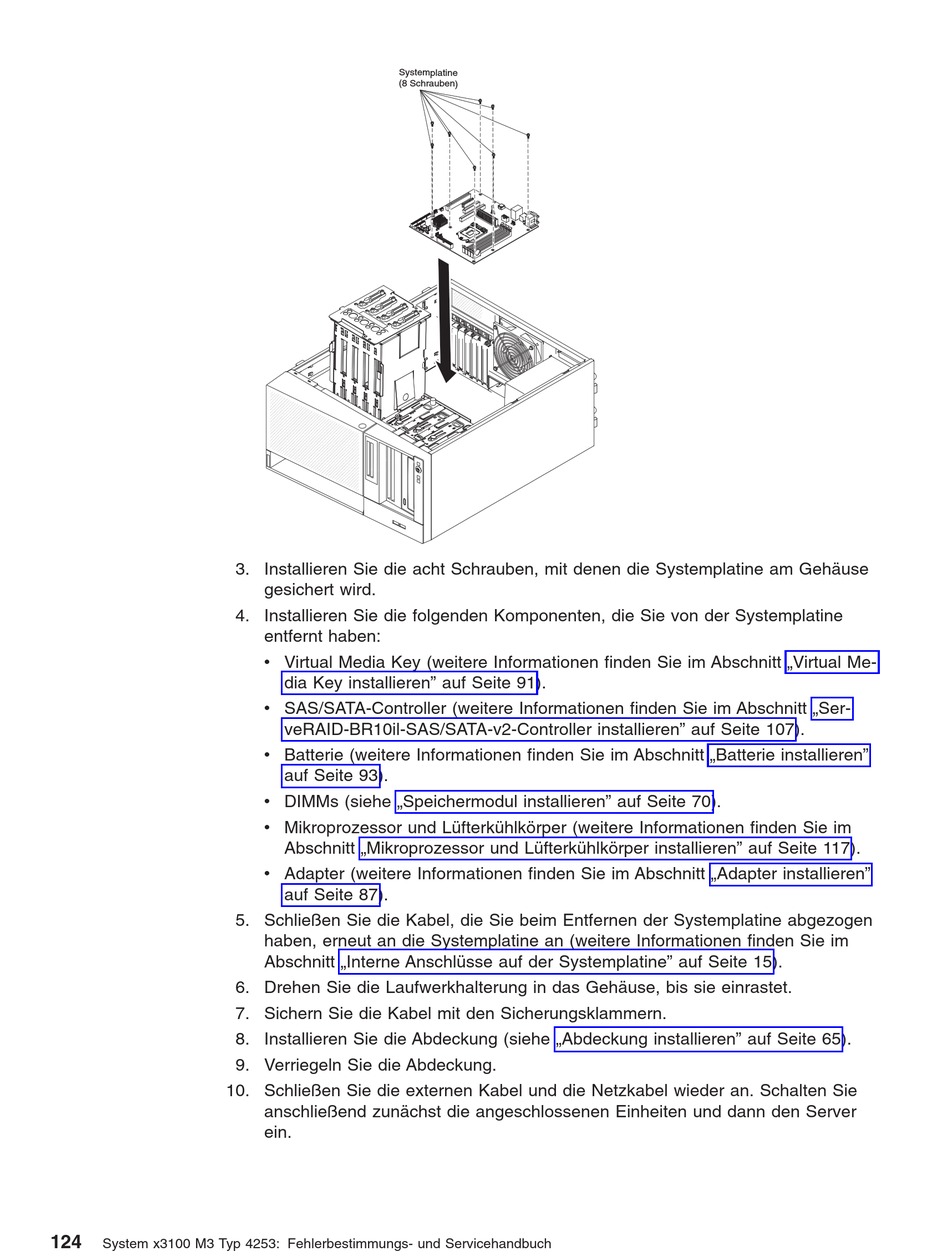

3. Installieren Sie die acht Schrauben, mit denen die Systemplatine am Gehäuse
gesichert wird.
4. Installieren Sie die folgenden Komponenten, die Sie von der Systemplatine
entfernt haben:
v Virtual Media Key (weitere Informationen finden Sie im Abschnitt „Virtual Me-
dia Key installieren" auf Seite 91).
v SAS/SATA-Controller (weitere Informationen finden Sie im Abschnitt „Ser-
veRAID-BR10il-SAS/SATA-v2-Controller installieren" auf Seite 107).
v Batterie (weitere Informationen finden Sie im Abschnitt „Batterie installieren"
auf Seite 93).
v DIMMs (siehe „Speichermodul installieren" auf Seite 70).
v Mikroprozessor und Lüfterkühlkörper (weitere Informationen finden Sie im
Abschnitt „Mikroprozessor und Lüfterkühlkörper installieren" auf Seite 117).
v Adapter (weitere Informationen finden Sie im Abschnitt „Adapter installieren"
auf Seite 87).
5. Schließen Sie die Kabel, die Sie beim Entfernen der Systemplatine abgezogen
haben, erneut an die Systemplatine an (weitere Informationen finden Sie im
Abschnitt „Interne Anschlüsse auf der Systemplatine" auf Seite 15).
6. Drehen Sie die Laufwerkhalterung in das Gehäuse, bis sie einrastet.
7. Sichern Sie die Kabel mit den Sicherungsklammern.
8. Installieren Sie die Abdeckung (siehe „Abdeckung installieren" auf Seite 65).
9. Verriegeln Sie die Abdeckung.
anschließend zunächst die angeschlossenen Einheiten und dann den Server
ein.
