IBM System x3100 M3 Servicehandbuch Seite 124

106
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch

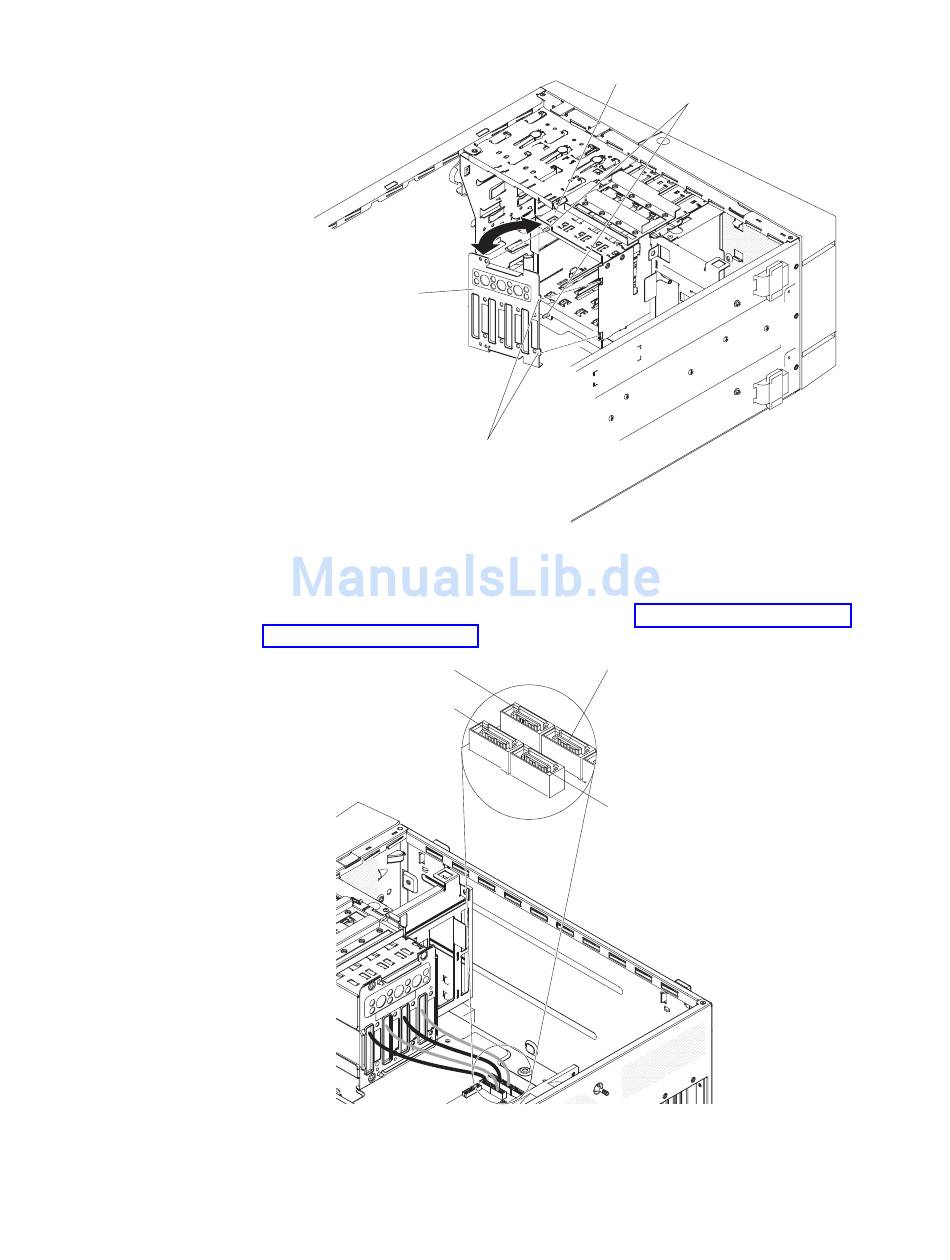

Simple-Swap-Rückwand
2. Neigen Sie die Rückwand zur Laufwerkhalterung hin und über die Justierstifte,
bis die Haltezungen sicher eingerastet sind.
3. Schließen Sie das andere Ende der SATA-Signalkabel und des Netzkabels an
die Anschlüsse auf der Systemplatine an (siehe „Interne Anschlüsse auf der
Systemplatine" auf Seite 15).
Festplattenlaufwerk 2 - SATA 2
Festplattenlaufwerk 0 - SATA 0
4. Verlegen Sie das Signalkabel so, dass es die Luftzirkulation an der Rückseite
der Laufwerke oder über dem Mikroprozessor und den DIMMs (Dual Inline Me-
mory Modules) nicht blockiert.
5. Sichern Sie die Kabel mit den Sicherungsklammern.
Laufwerkhalterung
Laschen
Festplattenlaufwerk 3 - SATA 3
Festplattenlaufwerk 1 - SATA 1
Justierstifte
