Gehen Sie wie folgt vor, um den ServeRAID-BR10il-v2-Adapter zu installieren:
108
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt „Richtlinien
für die Installation" auf Seite 62.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle
Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Abdeckung (weitere Informationen finden Sie
im Abschnitt „Abdeckung entfernen" auf Seite 64).
4. Legen Sie den Server auf die Seite.
5. Ziehen Sie alle Kabel von dem vorhandenen SAS/SATA-Controller ab (falls ein
solcher installiert ist) und entfernen Sie anschließend den SAS/SATA-Controller
aus dem Server.
6. Berühren Sie mit der antistatischen Schutzhülle, die den ServeRAID-BR10il-v2-
Adapter enthält, eine unlackierte Metalloberfläche am Server. Nehmen Sie den
ServeRAID-BR10il-v2-Adapter anschließend aus der Verpackung.
7. Richten Sie den ServeRAID-BR10il-v2-Adapter mit den Führungen ordnungs-
gemäß am Anschluss auf der Systemplatine aus.
Achtung: Durch unvollständiges Einsetzen können die Systemplatine oder
der ServeRAID-BR10il-v2-Adapter beschädigt werden.
8. Drücken Sie den ServeRAID-BR10il-v2-Adapter fest in den PCI-Steckplatz 3
auf der Systemplatine.

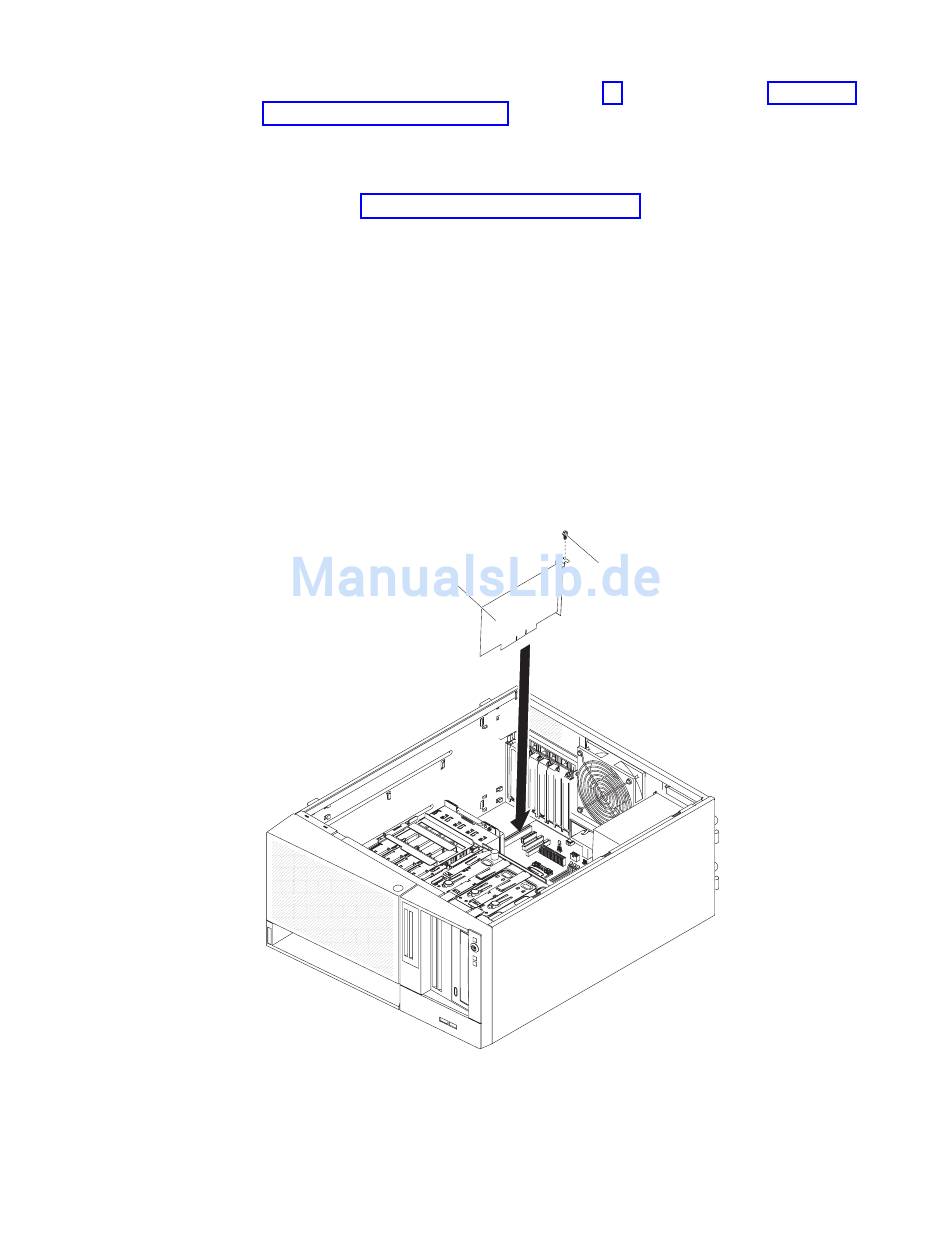

Adapter
Schraube für Erweiterungssteckplatz
