118
System x3100 M3 Typ 4253: Fehlerbestimmungs- und Servicehandbuch

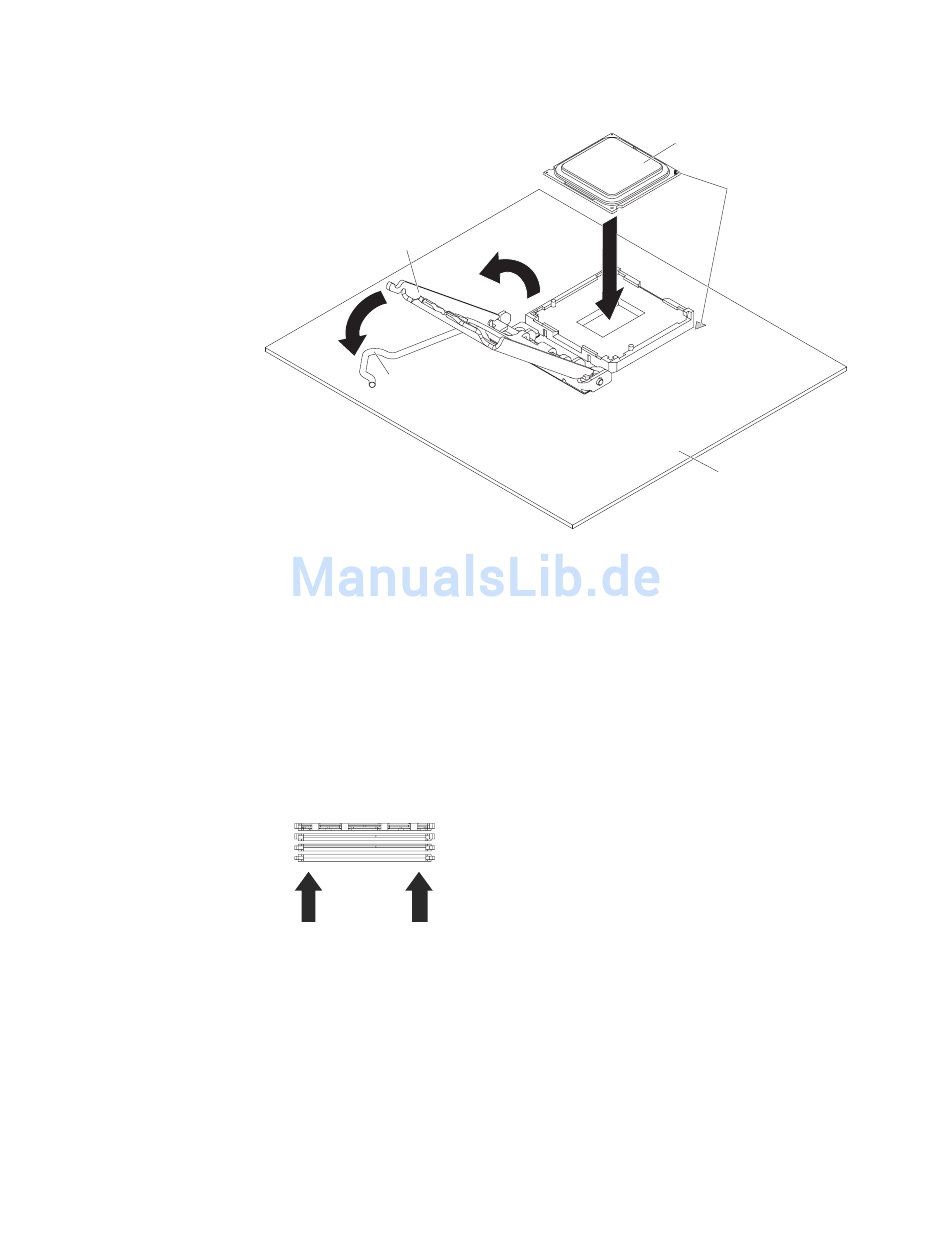

5. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann
die Mikroprozessorsicherung und stellen Sie sicher, dass sie ordnungsgemäß
geschlossen ist.
Halterahmen für
Mikroprozessor
Lösehebel für
Mikroprozessor
6. Gehen Sie wie folgt vor, um den Lüfterkühlkörper zu installieren:
Achtung: Berühren Sie nicht das Thermomaterial an der Unterseite des Lüf-
terkühlkörpers. Das Thermomaterial wird durch Berührung verschmutzt. Wenn
das Thermomaterial am Mikroprozessor oder am Lüfterkühlkörper verschmutzt
wird, wenden Sie sich an einen Kundendiensttechniker.
a. Vergewissern Sie sich, dass sich das Thermomaterial weiterhin an der Un-
terseite des Lüfterkühlkörpers befindet. Richten Sie dann den Lüfterkühl-
körper so aus, dass die Pfeile auf dem Etikett auf die DIMMs zeigen, und
setzen Sie den Lüfterkühlkörper mit der Seite mit dem Thermomaterial
nach unten auf den Mikroprozessor.
In der folgenden Abbildung ist das Etikett mit den Ausrichtungsmarkierun-
gen am Lüfterkühlkörper dargestellt:
Kühlkörper-
ausrichtung
b. Richten Sie die Schraublöcher im Lüfterkühlkörper an den Bohrungen auf
der Systemplatine aus.
Mikroprozessor
Ausrichtungs-
markierungen
Systemplatine
