Brücken auf der Systemplatine

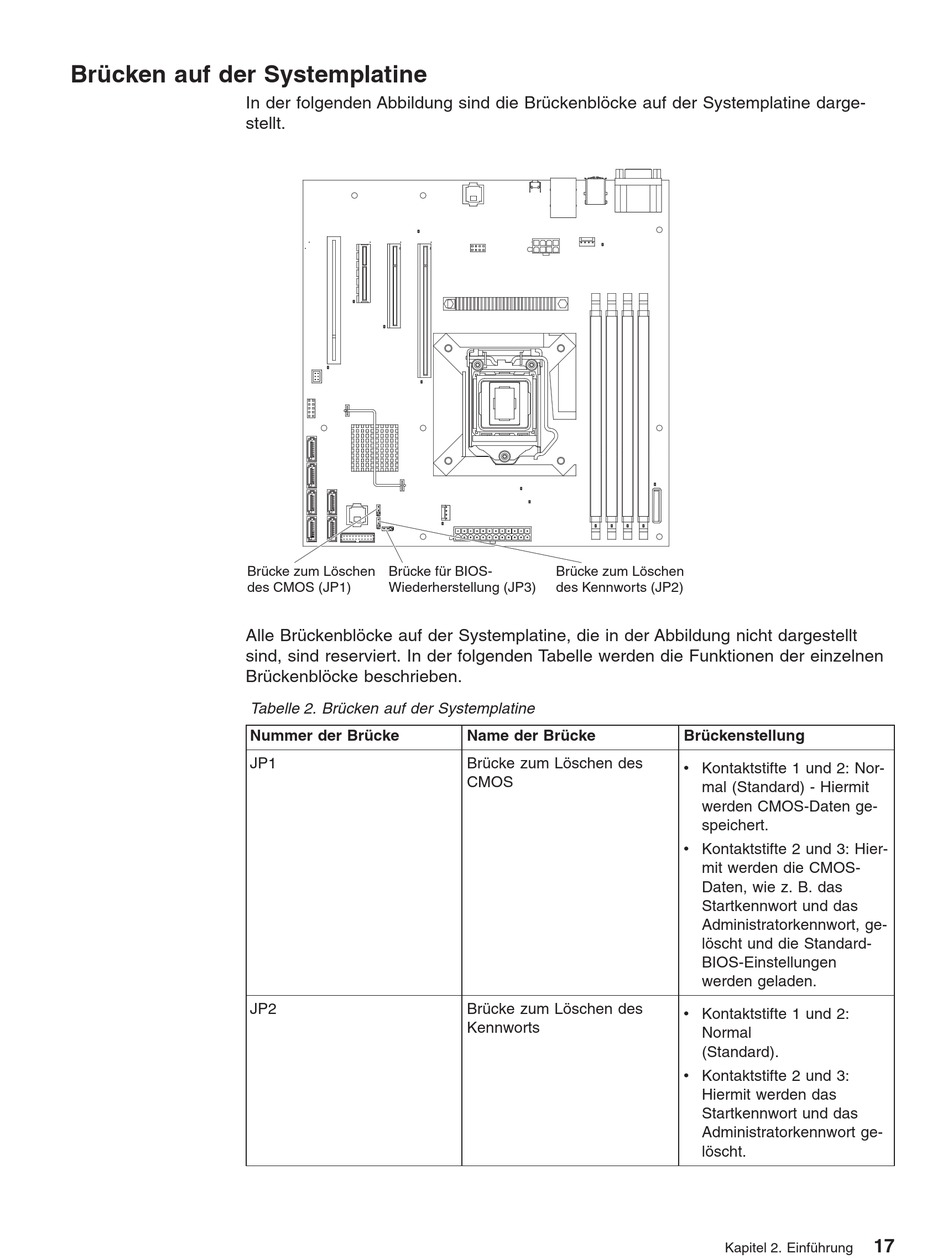

In der folgenden Abbildung sind die Brückenblöcke auf der Systemplatine darge-
stellt.
Brücke zum Löschen
des CMOS (JP1)
Alle Brückenblöcke auf der Systemplatine, die in der Abbildung nicht dargestellt
sind, sind reserviert. In der folgenden Tabelle werden die Funktionen der einzelnen
Brückenblöcke beschrieben.
Brücke für BIOS-
Wiederherstellung (JP3)
Tabelle 2. Brücken auf der Systemplatine
Nummer der Brücke
JP1
JP2
Brücke zum Löschen
des Kennworts (JP2)
Name der Brücke
Brücke zum Löschen des
CMOS
Brücke zum Löschen des
Kennworts
Brückenstellung
v Kontaktstifte 1 und 2: Nor-
mal (Standard) - Hiermit
werden CMOS-Daten ge-
speichert.
v Kontaktstifte 2 und 3: Hier-
mit werden die CMOS-
Daten, wie z. B. das
Startkennwort und das
Administratorkennwort, ge-
löscht und die Standard-
BIOS-Einstellungen
werden geladen.
v Kontaktstifte 1 und 2:
Normal
(Standard).
v Kontaktstifte 2 und 3:
Hiermit werden das
Startkennwort und das
Administratorkennwort ge-
löscht.
Kapitel 2. Einführung
17
