Fehler An Seriellen Anschlüssen - IBM System x3100 M3 Servicehandbuch

v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche FRUs (Field Replaceable Units, durch den Kundendienst aus-
tauschbare Funktionseinheiten) sind, finden Sie in Kapitel 4, „Teileliste, System x3100 M3 Typ 4253", auf
Seite 55.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Fehlersymptom
Der Server wird unerwartet aus-
geschaltet und die Anzeigen der
Baugruppe mit dem
Netzschalter und den Anzeigen
leuchten nicht.

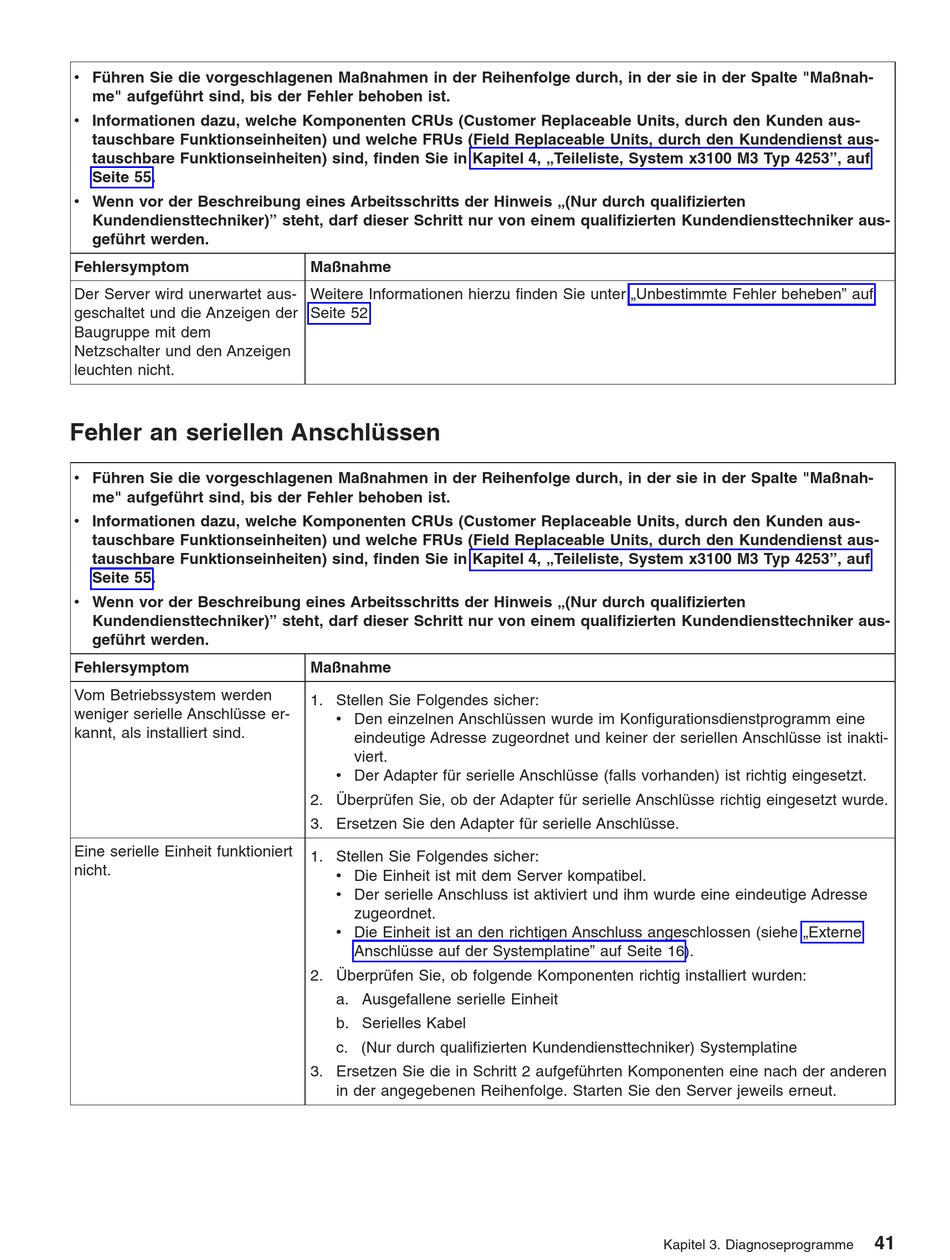

Fehler an seriellen Anschlüssen
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche FRUs (Field Replaceable Units, durch den Kundendienst aus-
tauschbare Funktionseinheiten) sind, finden Sie in Kapitel 4, „Teileliste, System x3100 M3 Typ 4253", auf
Seite 55.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Fehlersymptom
Vom Betriebssystem werden
weniger serielle Anschlüsse er-
kannt, als installiert sind.
Eine serielle Einheit funktioniert
nicht.
Maßnahme
Weitere Informationen hierzu finden Sie unter „Unbestimmte Fehler beheben" auf
Seite 52.
Maßnahme
1. Stellen Sie Folgendes sicher:
v Den einzelnen Anschlüssen wurde im Konfigurationsdienstprogramm eine
eindeutige Adresse zugeordnet und keiner der seriellen Anschlüsse ist inakti-
viert.
v Der Adapter für serielle Anschlüsse (falls vorhanden) ist richtig eingesetzt.
2. Überprüfen Sie, ob der Adapter für serielle Anschlüsse richtig eingesetzt wurde.
3. Ersetzen Sie den Adapter für serielle Anschlüsse.
1. Stellen Sie Folgendes sicher:
v Die Einheit ist mit dem Server kompatibel.
v Der serielle Anschluss ist aktiviert und ihm wurde eine eindeutige Adresse
zugeordnet.
v Die Einheit ist an den richtigen Anschluss angeschlossen (siehe „Externe
Anschlüsse auf der Systemplatine" auf Seite 16).
2. Überprüfen Sie, ob folgende Komponenten richtig installiert wurden:
a. Ausgefallene serielle Einheit
b. Serielles Kabel
c. (Nur durch qualifizierten Kundendiensttechniker) Systemplatine
3. Ersetzen Sie die in Schritt 2 aufgeführten Komponenten eine nach der anderen
in der angegebenen Reihenfolge. Starten Sie den Server jeweils erneut.
Kapitel 3. Diagnoseprogramme
41
