6.2.4 Odběr chlóru
Nevyprazdňujte zcela tlakovou nádobu s chlórem.
Pozor
Zbytkový tlak, cca. 2 bar, musí zůstat v tlakové
nádobě z následujících důvodů:
Zbytkový tlak v nádobě zabraňuje:
• pronikání vlhkosti, která bude způsobovat korozi
• odstranění znečišťujících látek plynného chlóru, které budou
způsobovat ucpávání redukčního ventilu v dlouhodobém
horizontu.
Odběr plynného chlóru
Při teplotě 15 °C můžeme získat asi 1 % obsahu
tlakové nádoby za hodinu.
Pozor
Při větším odběru hrozí nebezpečí tvoření ledu na
tlakových nádobách a potrubí, které způsobí
poruchu.
V tabulce jsou uvedena maximální množství odběru v závislosti
na použité velikosti tlakové nádoby.
Tlaková Velikost tlakové
nádoba nádoby [kg]
50
Láhev
65
500
Barel
1000
V případě většího požadavku chlóru, může být spojeno několik
tlakových nádob o stejné teplotě s hlavním potrubím.
6.2.5 Po odběru chlóru
Aby se zabránilo pronikání vlhkosti způsobující
Pozor
korozi, uzavřete připojovací potrubí bezprostředně
po odběru chlóru.
1. Pokud je tlaková nádoba vyprázdněna až na zbytkový tlak
2 bar, musí být ventil tlakové nádoby uzavřen, aby se
zabránilo odlivu znečišťujících látek nebo pronikání vlhkosti.
2. Odpojte tlakovou nádobu od systému.
3. Namontujte ochrannou matici na ventil.
4. Namontujte ochranný kryt.

7. Provoz

Dávkovací průtok je nastaven na rychlostním ventilu dávkovacího
regulátoru. V provedení s volitelným servomotorem můžeme
průtok dávkování nastavit také pomocí externího regulátoru se
servomotorem.
7.1 Zapnutí dávkovacího systému plynného chlóru.
1. Uzavřete rychlostní ventil na dávkovacím regulátoru.
2. Otevřete uzavírací ventil u vstřikovací jednotky.
3. Otevřete pohybové vodní ventily.
4. Otevřete hnací vodní napájení vstřikovače.
5. Otevřete ventil tlakové nádoby s chlórem.
6. Pomalu otevřete rychlostní ventil, až kulička ve skleněné
Množství odběru 7.2 Nastavení dávkovacího průtoku
[g/h]
Chcete-li zvýšit dávkovací průtok, otočte knoflíkem nastavení
velmi pomalu proti směru hodinových ručiček.
max. 500
max. 650
max. 5000
max. 10000
Chcete-li snížit dávkovací průtok, otočte knoflíkem nastavení
velmi pomalu ve směru hodinových ručiček.

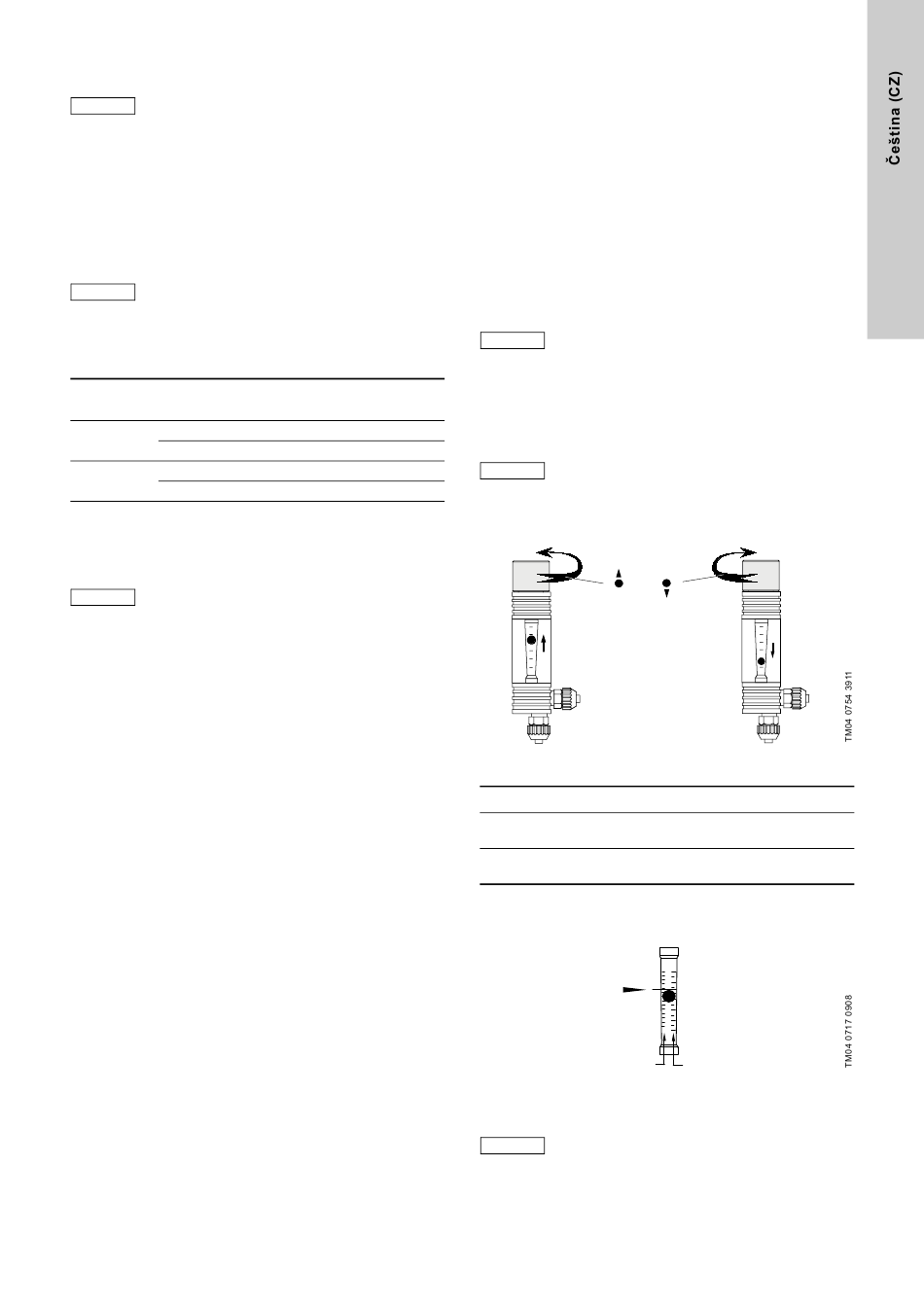

Obr. 24 Nastavení dávkovacího průtoku
Pol.
7.3 Odečtení dávkovacího průtoku
Dávkovací průtok se odečítá na vrcholu kuličky odměrky.
Obr. 25 Odečtení dávkovacího průtoku
odměrce ukáže požadovaný průtok.
Pokud je dávkovací průtok nastaven přes externí
ovladač, není možno provádět nastavení na
Pokyn
dávkovacím regulátoru.
Viz také návod k externímu regulátoru.
Pokud je dosaženo maximálního dávkovacího
Pozor
průtoku, neotáčejte dále knoflíkem nastavení,
protože není uzamčen.
1
Popis
Otáčením nastavovacího knoflíku proti směru
1
hodinových ručiček se zvýší dávkovací průtok.
Otáčením ve směru hodinových ručiček bude snížen
2
dávkovací průtok.
lbs/day
Rozsah odměrky je nastaven na teplotu plynu
20 °C.
Pokyn
V případě velmi rozdílných teplot se dávkovací
průtok může lišit od hodnoty na obrázku.
2
g/h
