Parameterbeschreibungen

3.8 Parameter: 6-** Analoge Ein-/Ausg.

3.8.1 6-0* Grundeinstellungen

Die Analogeingänge sind für Spannung (FC301: 0 bis 10 V,
FC302: 0 bis ± 10 V) oder Strom (FC301/FC302: 0/4 bis 20
3 3
mA) konfigurierbar.
HINWEIS
Thermistoren können an einen Analog- oder Digital-
eingang angeschlossen werden.
6-00 Signalausfall Zeit
Range: Funktion:
10 [1 - Eingabe der Signalausfall-Zeit in s. Die Signalausfall-
s 99 s] Zeit ist bei Analogeingängen, d. h. Klemme 53 oder
*
Klemme 54, aktiv, die als Soll- oder Istwertquellen
verwendet werden. Wenn der in Bezug zum
ausgewählten Eingangsstrom stehende Wert des
Sollwertsignals unter 50 % des in folgenden
Parametern eingestellten Wert fällt:
Bei einem längeren Zeitraum als in
Parameter 6-00 Signalausfall Zeit eingestellt wird die
in Parameter 6-01 Signalausfall Funktion ausgewählte
Funktion aktiviert.
6-01 Signalausfall Funktion
Option:
114
VLT
•
Parameter 6-10 Klemme 53 Skal.
Min.Spannung.
•
Parameter 6-12 Klemme 53 Skal. Min.Strom.
•
Parameter 6-20 Klemme 54 Skal.
Min.Spannung.
•
Parameter 6-22 Klemme 54 Skal. Min.Strom.
Funktion:
Wählen Sie die Timeout-Funktion aus. Die
unter Parameter 6-01 Signalausfall Funktion
eingestellte Funktion wird aktiviert, wenn
das Eingangssignal an Klemme 53 oder 54
weniger als 50 % des unter
Parameter 6-10 Klemme 53 Skal.
Min.Spannung, Parameter 6-12 Klemme 53
Skal. Min.Strom, Parameter 6-20 Klemme 54
Skal. Min.Spannung oder
Parameter 6-22 Klemme 54 Skal. Min.Strom
definierten Werts beträgt, und zwar für
einen Zeitraum, der unter
Parameter 6-00 Signalausfall Zeit definiert
wurde. Wenn gleichzeitig mehrere
Timeouts auftreten, priorisiert der
Frequenzumrichter die Timeout-Funktionen
wie folgt:
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
6-01 Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
[5] Stopp und
Alarm
[20] Motorfreilauf
[21] Freilauf und
Alarm

3.8.2 6-1* Analogeingang 1

Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 1 (Klemme 53).

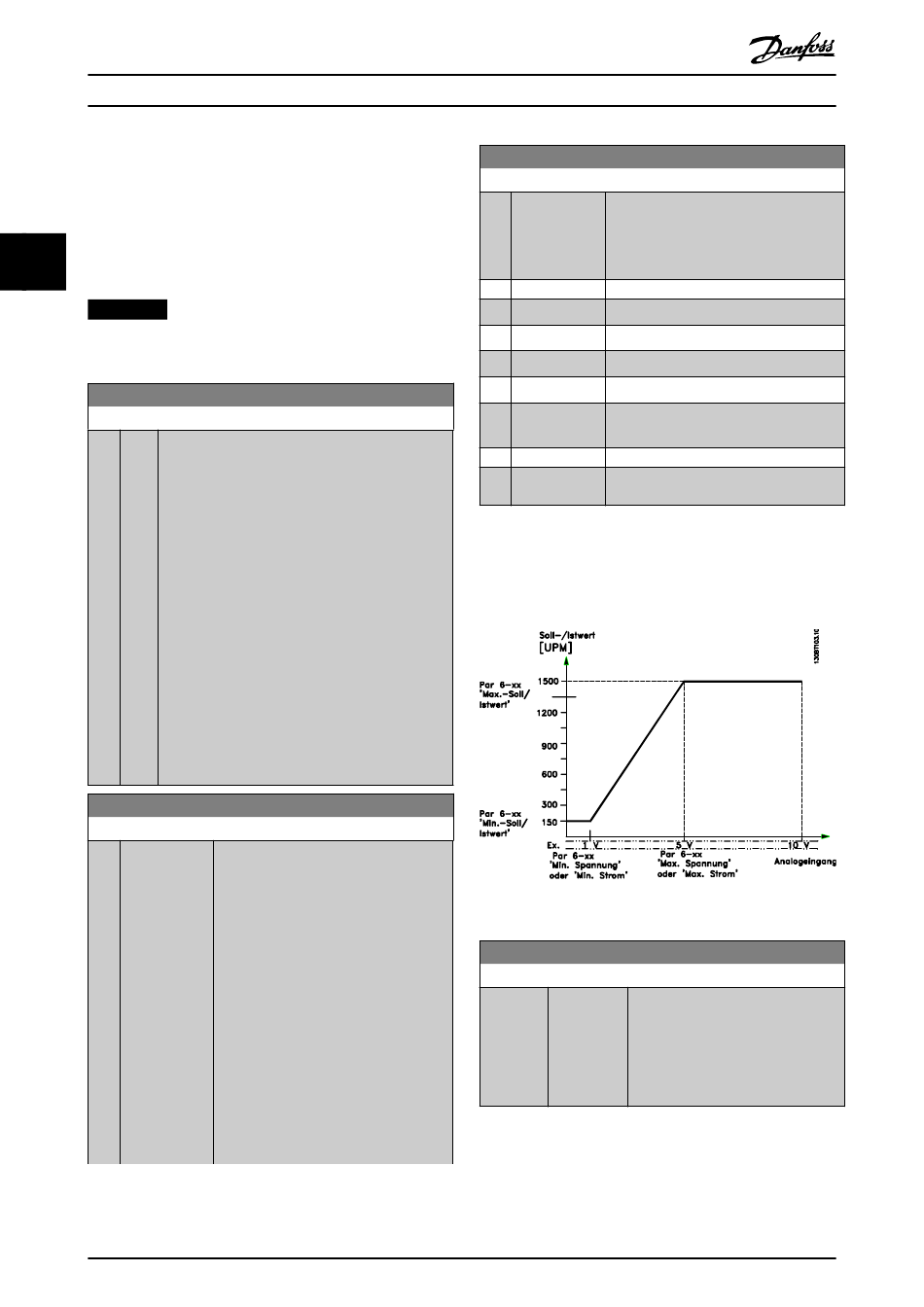

Abbildung 3.42 Analogeingang 1
6-10 Klemme 53 Skal. Min.Spannung
Range:
Size
related
*
Funktion:
1. Parameter 6-01 Signalausfall
Funktion.
2. Parameter 8-04 Steuerwort
Timeout-Funktion.
Speichern des aktuellen Werts.
Für Stopp überlagert.
Für Festdrehzahl JOG überlagert.
Für max. Drehzahl überlagert.
Für Stopp mit anschließendem Alarm
überlagert.
Funktion:
[ -10.00 - Geben Sie den minimalen (unteren)
par. 6-11 V] Spannungswert ein. Dieser Skalie-
rungswert des Analogeingangs muss
dem minimalen Sollwert aus
Parameter 6-14 Klemme 53 Skal. Min.-
Soll/Istwert entsprechen.
