Installation

2.5 Anschluss von Steuerleitungen

Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
2
2
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen Thermistorsteuerkabel zur
Beibehaltung des PELV-Schutzgrads verstärkt/
zweifach isoliert sein. Danfoss empfiehlt eine 24
VC DC-Versorgungsspannung.

2.5.1 Zugang

Alle Klemmen zu den Steuerkabeln befinden sich unter
dem LCP im Frequenzumrichter. Öffnen Sie zum Zugriff
darauf die Tür (IP21/54) oder entfernen Sie die Vorderab-
deckung (IP20).
2.5.2 Verwendung abgeschirmter
Steuerleitungen
Danfoss empfiehlt die Verwendung abgeschirmter Kabel,
um die EMV-Störfestigkeit der Steuerleitungen zu
optimieren und die EMV-Störaussendung der Motorkabel
zu verhindern.

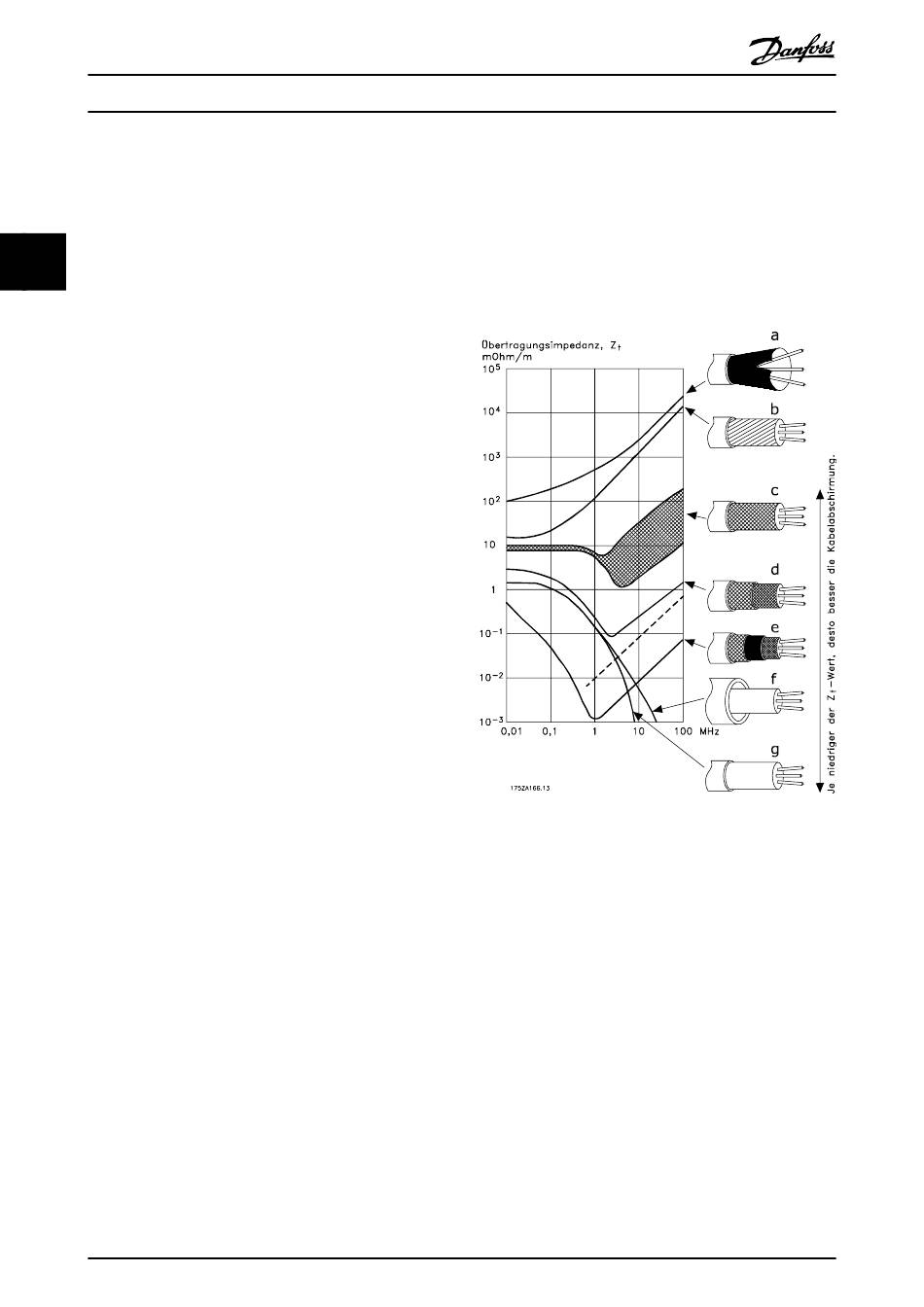

Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störstrahlung zu reduzieren, hängt von der
Übertragungsimpedanz (Z
Kabeln ist normalerweise darauf ausgelegt, die
Übertragung elektrischer Störungen zu mindern, wobei
allerdings Abschirmungen mit niedrigerem Z
sind als Abschirmungen mit höherer Übertragungsim-
pedanz Z
.
T
Die Übertragungsimpedanz (Z
tellern selten angegeben. Durch Sichtprüfung und
Beurteilung der mechanischen Eigenschaften des Kabels
lässt sich die Übertragungsimpedanz jedoch einigermaßen
abschätzen.
Sie können die Übertragungsimpedanz (Z
folgender Faktoren beurteilen:
Leitfähigkeit des Abschirmmaterials
Kontaktwiderstand zwischen den Leitern des
Abschirmmaterials
Schirmabdeckung, d. h., die physische Fläche des
Kabels, die durch den Schirm abgedeckt ist; wird
häufig in Prozent angegeben
Art der Abschirmung (geflochten oder verdrillt)
a.
Aluminium-Ummantelung mit Kupferdraht
b.
Gewundener Kupferdraht oder bewehrtes
Stahldrahtkabel
28
®
VLT
AQUA Drive (D-Rahmen)
Produkthandbuch
) ab. Die Abschirmung von
T
wirksamer
T
) wird von den Kabelhers-
T
) aufgrund
T
®
MG21A203 - VLT
ist eine eingetragene Marke von Danfoss
c.
Einlagiges Kupferdrahtgeflecht mit prozentual
schwankender Schirmabdeckung
Danfoss-Mindestanforderung.
d.
Zweilagiges Kupferdrahtgeflecht
e.
Zweilagiges Kupferdrahtgeflecht mit magnet-
ischer, abgeschirmter Zwischenlage
f.
In Kupfer- oder Stahlrohr geführtes Kabel
g.
Bleikabel mit 1,1 mm Wandstärke
Abbildung 2.24
