Installation

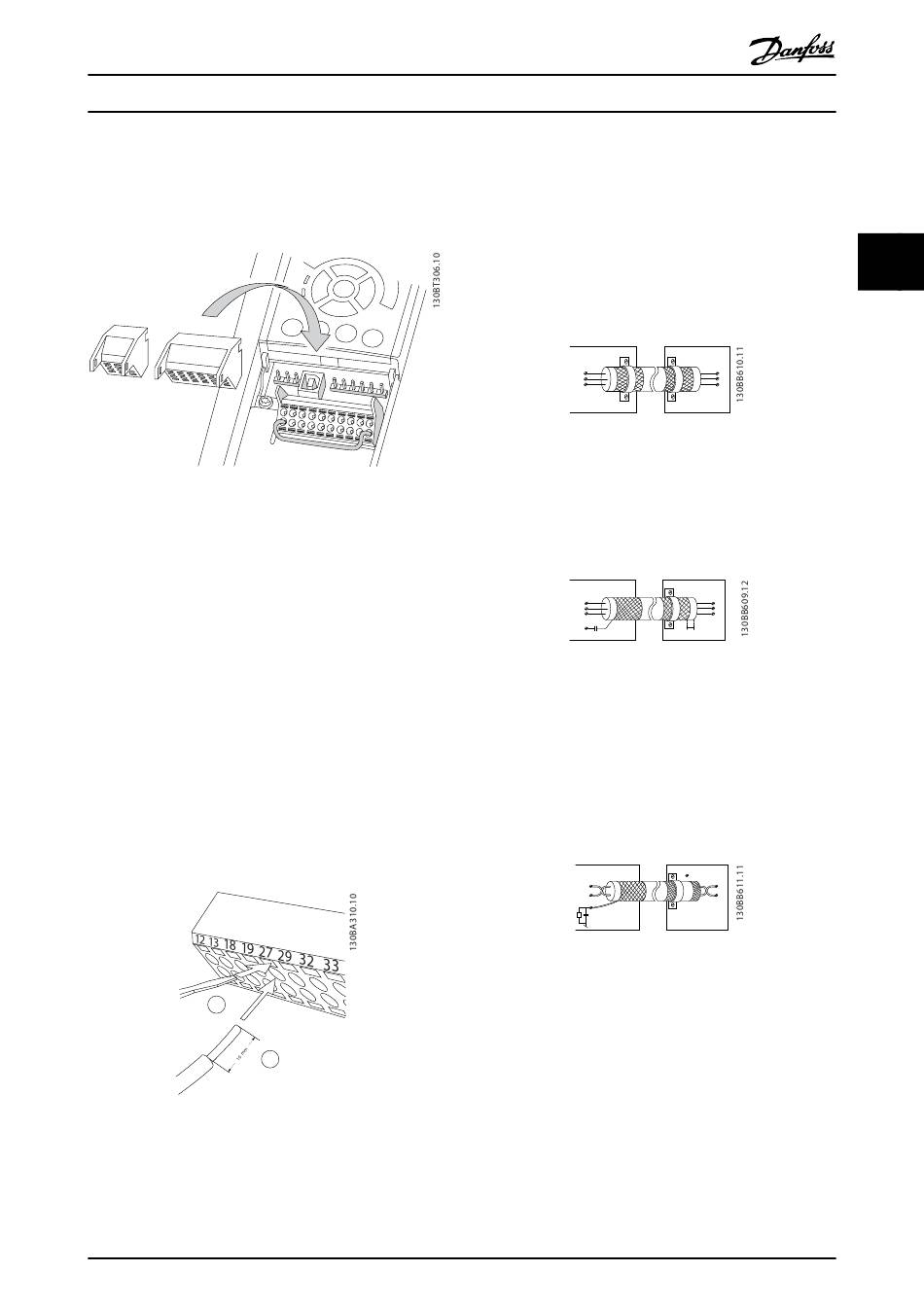

2.4.5.3 Verdrahtung der Steuerklemmen
Steuerklemmenanschlüsse am Frequenzumrichter sind
steckbar und ermöglichen so eine einfache Installation
(siehe Abbildung 2.15).
Abbildung 2.15 Aufstecken der Steuerklemmen
1.
Öffnen Sie den Kontakt, indem Sie einen kleinen
Schraubendreher in die rechteckige Öffnung über
bzw. unter dem entsprechenden Kontakt
einführen und damit die Klemmfeder öffnen
(siehe Abbildung 2.16)
2.
Führen Sie das abisolierte Steuerkabel in den
Kontakt ein.
3.
Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
4.
Stellen Sie sicher, dass der Kontakt fest hergestellt
ist. Lose Steuerleitungen können zu Fehlern oder
einem Betrieb führen, der nicht die optimale
Leistung erbringt.
10.1 Leistungsabhängige technische Daten enthält die
zulässigen Leitungsquerschnitte der Steuerklemmenkabel.
Typische Beispiele für den Anschluss der Steuerleitungen
enthält 6 Anwendungsbeispiele.
1
Abbildung 2.16 Anschluss der Steuerleitungen
®
VLT
AQUA Drive
Betriebsanleitung
2
®
MG20M903 - VLT
ist eine eingetragene Marke von Danfoss
2.4.5.4 Verwendung abgeschirmter
Steuerleitungen
Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
PLC
PE
Abbildung 2.17 Beidseitige Schirmbügel
50-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 2.18 Verbindung mit einem 100-nF-Kondensator
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Sie können niederfrequente Störungen zwischen Frequen-
zumrichtern eliminieren, indem Sie ein Ende der
Abschirmung mit Klemme 61 verbinden. Diese Klemme ist
intern über ein RC-Glied mit Erde verbunden. Verwenden
Sie Twisted-Pair-Kabel zur Reduzierung von Störungen
zwischen Leitern.
FC
- 69
+68
61 (PE)
Abbildung 2.19 Twisted-Pair-Kabel
FC
PE
FC
PE
<10 mm
FC
PE
23
2
2
