Sollwert-Funktion - Danfoss VLT FCD 300 Produkthandbuch

211 Rampenzeit Festdrehzahl
(RAMPE JOG)
Wert:
0,02 - 3600,00 s
Funktion:

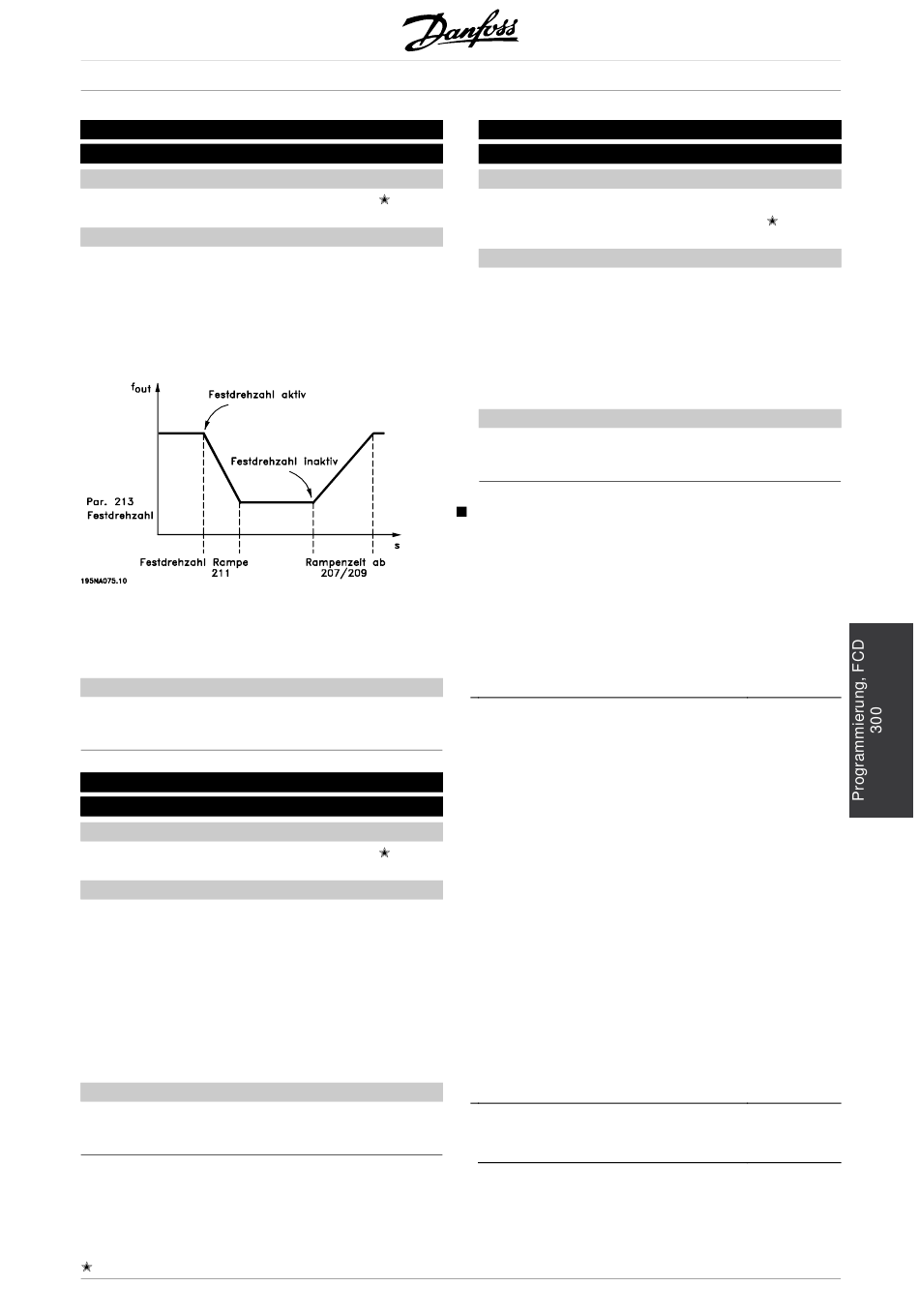

Die Rampenzeit Festdrehzahl ist die Beschleunigungs-
/Verzögerungszeit von 0 Hz bis zur Motornennfrequenz
f (Parameter 104 Motorfrequenz, f
M,N
wird vorausgesetzt, daß der Ausgangsstrom
nicht die Stromgrenze erreicht (Einstellung in
Parameter 221 Stromgrenze I
Die Rampenzeit Festdrehzahl beginnt mit der
Aktivierung der Festdrehzahl über das Bedienfeld, einen
der digitalen Eingänge bzw. die serielle Schnittstelle.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Rampenzeit.
212 Rampenzeit Ab, Schnellstopp
(RAMPE Q-STOPP)
Wert:
0,02 - 3600,00 s
Funktion:
Die Rampenzeit Ab, Schnellstopp ist die
Verzögerungszeit von der Motornennfrequenz bis 0 Hz,
vorausgesetzt, es entsteht im Wechselrichter keine
Überspannung durch generatorischen Betrieb des
Motors bzw. wenn der zurückgespeiste Strom die
Stromgrenze überschreitet (Einstellung in Parameter
221 Stromgrenze I ). Schnellstopp wird über einen der
LIM
digitalen Eingänge oder die serielle Schnittstelle aktiviert.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Rampenzeit Ab.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3,00 s
). Es
M,N
).
LIM
3,00 s
®
VLT
213 Frequenz Festdrehzahl - Jog
(FREQUENZ JOG)
Wert:
0,0 - Par. 202 Ausgangsfrequenzgrenze hoch, f
Funktion:
Die Festdrehzahlfrequenz f
Festdrehzahlfunktion eine feste Ausgangsfrequenz
des Frequenzumrichters. Jog kann über die digitalen
Eingänge, serielle Schnittstelle oder das Bedienfeld
aktiviert werden, wenn diese Funktion in Parameter
015 Taster JOG Festdrehzahl aktiv eingestellt wurde.
Beschreibung der Auswahl:
Programmieren Sie die gewünschte Frequenz.

Sollwert-Funktion

Das Beispiel zeigt, wie der Referenzwert berechnet
wird, wenn Festsollwerte zusammen mit Addierend
zum Sollwert und Relativ in Parameter 214
Sollwertfunktion benutzt werden. Die Formel zur
Berechnung des resultierenden Sollwerts steht
im Kapitel Alles über den FCD 300. Siehe auch
Zeichnung unter Sollwertverarbeitung.
Die folgenden Parameter werden eingestellt:
Par. 204 Minimaler Sollwert
Par. 205 Maximaler Sollwert
Par. 215 Festsollwert
Par. 308 Klemme 53, Analoger
Eingang
Par. 309 Klemme 53, min.
Skalierung
Par. 310 Klemme 53, max.
Skalierung
Wenn Parameter 214 Sollwertfunktion auf Addierend
zum Sollwert [0] einen der Festsollwerte eingestellt
wird Festsollwerte(Par. 215-218) werden zu
den externen Sollwerten als Prozentsatz des
Sollwertbereichs hinzuaddiert Wird Klemme 53
verwendet, ist eine analoge Eingangsspannung
von 4 Volt der resultierende Sollwert:
Par. 214 Sollwert-Funktion = Addierend zum
Sollwert [0]:
Par. 204 Minimaler Sollwert
Sollwertbeitrag bei 4 Volt
Par. 215 Festsollwert
Sollwert resultierend
Wird Parameter 214 Sollwert-Funktion auf Erhöhung
des Sollwertes -Relativ [1] eingestellt, so werden
Serie FCD
MAX
10,0 Hz
ist bei aktivierter
JOG
10 Hz
50 Hz
15 %
Sollwert
0 V
10 V
10,0 Hz
16,0 Hz
6,0 Hz
32,0 Hz
55
