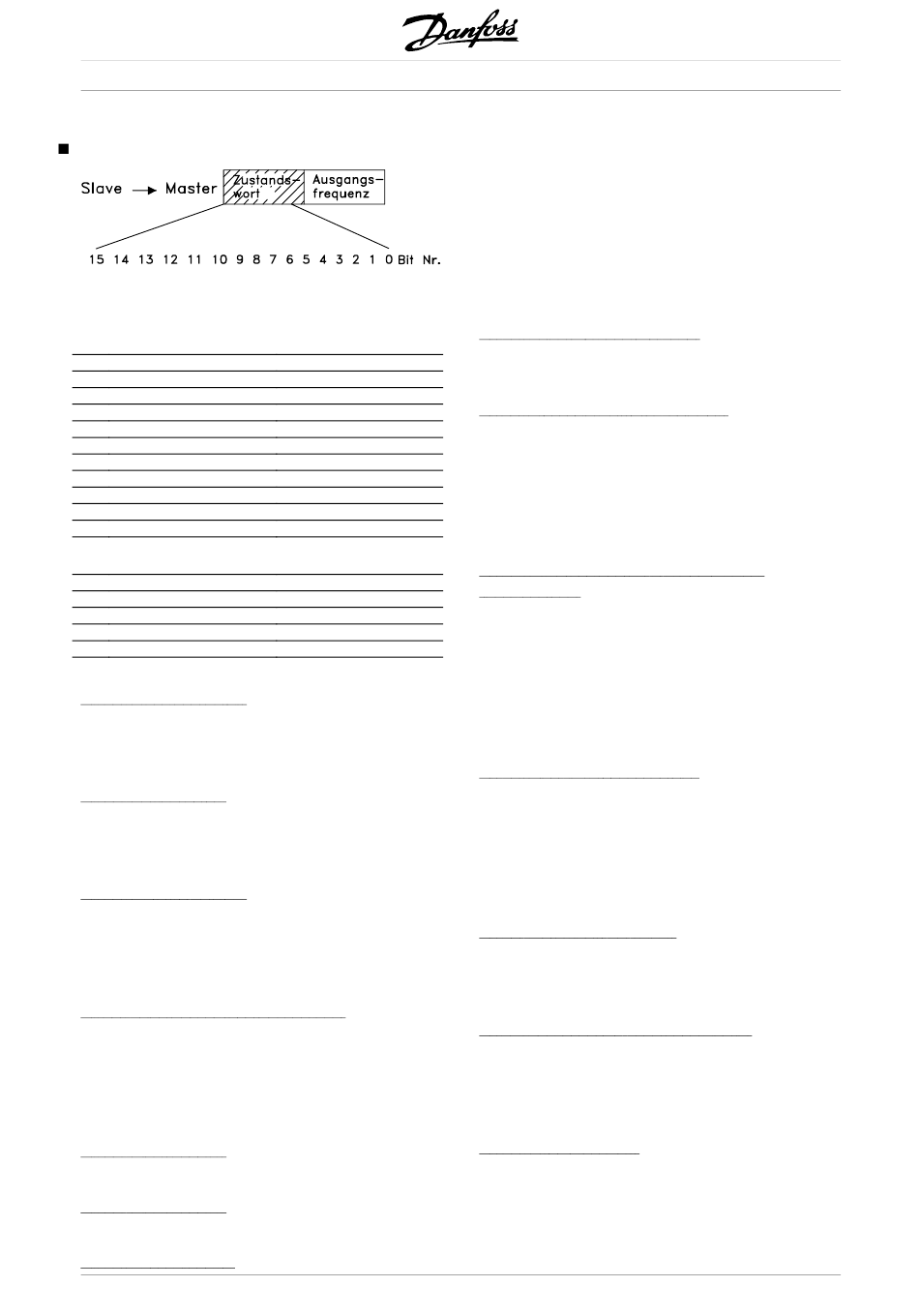

Zustandswort gemäß FC-Profil
Das Zustandswort dient dazu, einem Master (z.B. einem
PC) den Zustand eines Slave (Frequenzumrichters)
mitzuteilen. Slave Master
Bit Bit =0
00
01
02 Motorfreilaufstop
03 Keine Abschaltung
04 Nicht benutzt
05 Nicht benutzt
06
07 Keine Warnung
Drehzahl ≠ Sollw.
08
09 Ortsteuerung
10 Außerhalb
Frequenzbereich
11
12
13
14
15
Bit 00, Steuerung bereit:
Bit 00 = '1'. Der Frequenzwandler ist betriebsbereit.
Bit 00 = '0'. Der Frequenzwandler ist nicht
betriebsbereit.
Bit 01, Antrieb bereit:
Bit 01 = '1'. Der Frequenzumrichter ist betriebsbereit,
es ist aber ein aktiver Freilaufbefehl über die digitalen
Eingänge oder die serielle Schnittstelle vorhanden.
Bit 02, Motorfreilaufstop:
Bit 02 = '0'. Der Frequenzwandler hat den
Motor freigegeben.
Bit 02 = '1'. Der Frequenzumrichter kann den Motor
starten, wenn ein Startbefehl gegeben wird.
Bit 03, Keine Abschaltung/Abschaltung:
Bei Bit 03 = '0' ist der Frequenzwandler
nicht im Fehlermodus.
Bei Bit 03 = '1' hat der Frequenzwandler abgeschaltet
und benötigt ein Zurücksetzsignal, um den
Betrieb wieder aufzunehmen.
Bit 04, Nicht benutzt:
Bit 04 wird im Zustandswort nicht benutzt.
Bit 05, Nicht benutzt:
Bit 05 wird im Zustandswort nicht benutzt.
Bit 06, Abschaltsperre:
88
Bit =1
Steuerung bereit
Antrieb bereit
Abschaltung
Abschaltblockierung
Warnung
Drehzahl = Sollw.
Ser. Schnittstelle
Frequenzgrenze
OK
Motor läuft
Spannungswarnung
Stromgrenze
Thermische Warnung
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Bei Bit 06 = '0' befindet sich der Frequenzwandler
nicht im Abschaltsperrmodus.
Bei Bit 06 = '1' befindet sich der Frequenzwandler
nicht im Abschaltsperrmodus und kann erst nach
dem Trennen der Stromversorgung zurückgesetzt
werden. Die Abschaltung kann entweder über
eine externe 24 V-Steuerungsnotversorgung
oder nach dem erneuten Anschließen an die
Stromversorgung zurückgesetzt werden.
Bit 07, Keine Warnung/Warnung:
Bei Bit 07 = '0' sind keine Warnungen vorhanden.
Bei Bit 07 = '1' ist eine Warnung vorhanden.
Bit 08, Drehzahl≠ Ref./Drehzahl=Ref.:
Bei Bit 08 = '0' läuft der Motor, die aktuelle Drehzahl ist
aber anders als der voreingestellte Drehzahlsollwert.
Dies kann z.B. bei der Drehzahlzunahme/-abnahme
beim Start/Stop der Fall sein.
Bei Bit 08 = '1' entspricht die aktuelle Motordrehzahl
dem voreingestellten Drehzahlsollwert.
Bit 09, Ort-Steuerung/serielle Kommunika-
tionssteuerung:
Bei Bit 09 = '0' ist die Taste [STOP/RESET] auf der
Bedieneinheit aktiviert, oder es ist Ortsteuerung in
Parameter 002 Ort-/Fernsteuerung gewählt. Es
ist nicht möglich, den Frequenzwandler über die
serielle Schnittstelle zu steuern.
Bei Bit 09 = '1' kann der Frequenzumrichter über
die serielle Schnittstelle gesteuert werden.
Bit 10, Nicht im Frequenzbereich:
Bit 10 = '0', wenn die Ausgangsfrequenz den in
Parameter 201 Ausgangsfrequenzgrenze niedrig
oder Parameter 202 Ausgangsfrequenzgrenze
hoch definierten Wert erreicht hat. Bit 10 = '1'
bedeutet, daß die Ausgangsfrequenz innerhalb
der definierten Grenzwerte liegt.
Bit 11, Motor läuft/läuft nicht:
Bei Bit 11 = '0' läuft der Motor nicht.
Bei Bit 11 = '1' hat der Frequenzumrichter ein Startsignal
erhalten bzw. ist die Ausgangsfrequenz größer als 0 Hz.
Bit 13, Spannungswarnung hoch/niedrig:
Bei Bit 13 = '0' sind keine Spannungswar-
nungen vorhanden.
Bei Bit 13 = '1' ist die Gleichspannung im Zwischenkreis
des Frequenzumrichters zu hoch oder zu niedrig.
Bit 14, Stromgrenzwert:
Bei Bit 14 = '0' ist der Ausgangsstrom geringer als
der Wert in Parameter 221 Stromgrenze I
Bei Bit 14 = '1' ist der Ausgangsstrom größer
als der Wert in Parameter 221 Stromgrenzwert
Serie FCD
.
LIM
