Netzanschluß
Nr. 91 92 93 Netzspannung 3 x 380-480 V
L1 L2 L3
PE Erdanschluß
ACHTUNG!:
Bitte prüfen, ob die Netzspannung der auf
dem Typenschild angegebenen Netzspannung
des Frequenzumrichters entspricht.
Zur richtigen Bemessung des Kabelquerschnitts
siehe Technische Daten.

Vorsicherungen

Für die vorschriftsmäßige Bemessung der
Vorsicherungen siehe Technische Daten.

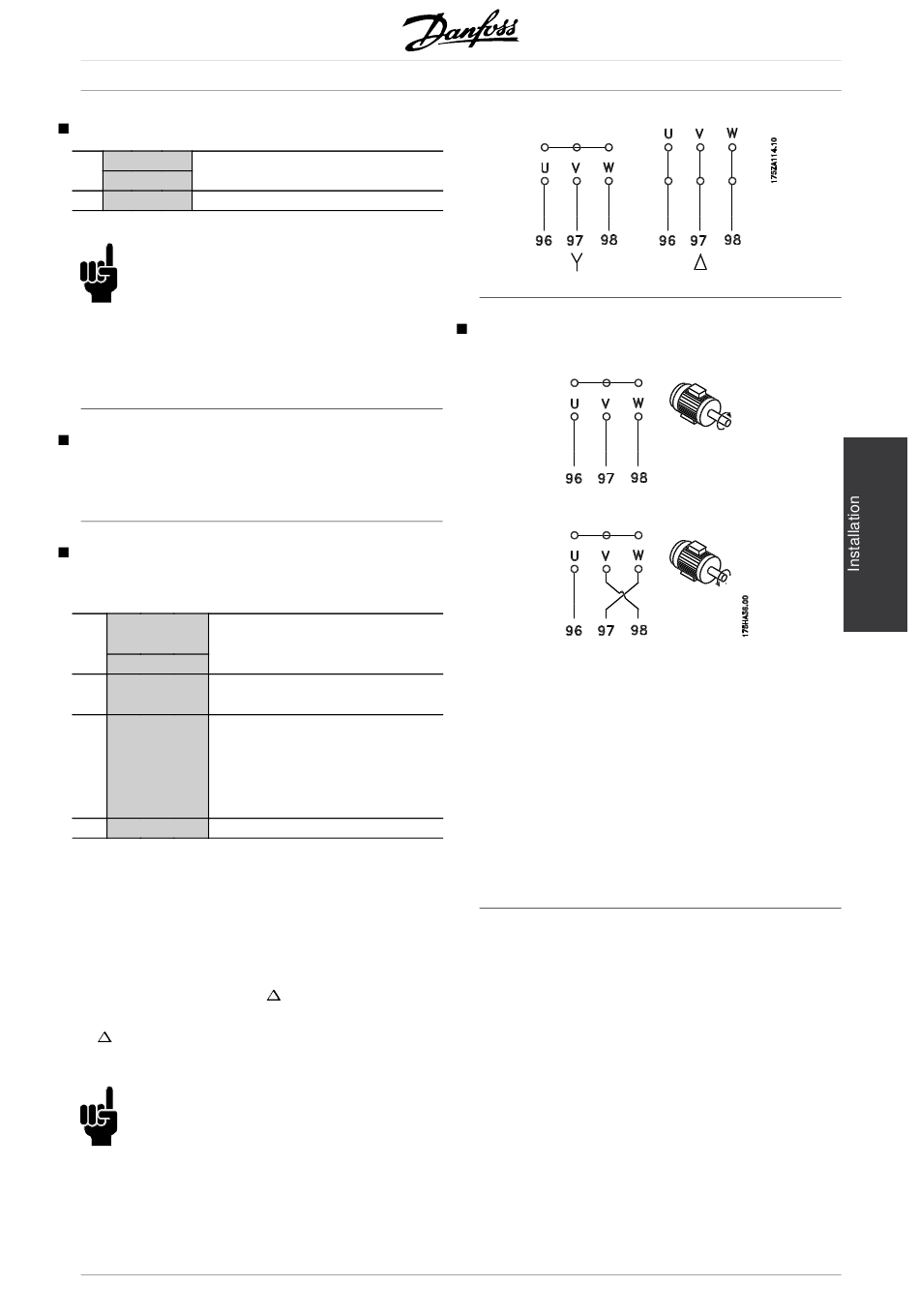

Motoranschluß
Schließen Sie den Motor an die Klemmen 96, 97,
98 und die Erdung an Klemme PE an.
Nr. 96 97 98 Motorspannung 0-100% der
Netzspannung
U V W 3 Kabel aus Motor
U1 V1 W1 6 Kabel aus Motor,
W2 U2 V2 Dreieckanschluß
U1 V1 W1 6 Kabel aus Motor,
Sternanschluß
U2, V2, W2 müssen separat
angeschlossen werden
(optionaler Klemmenblock)
PE Erdanschluß
Zur richtigen Bemessung des Kabelquerschnitts
siehe Technische Daten.
An die Frequenzumrichter können alle dreiphasigen
asynchronen Standardmotoren angeschlossen
werden. Normalerweise haben kleine Motoren eine
Sternschaltung (230/400 V,
haben kleine Motoren eine Sternschaltung (400/690
V, / Y). Die richtige Schaltung und Spannung sind
auf dem Typenschild des Motors angegeben.
ACHTUNG!:
Bei Motoren ohne Phasentrennung muß ein
LC-Filter am Ausgang des Frequenzumrichters
montiert werden.
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
/ Y). Normalerweise
®
VLT

Drehrichtung des Motors

Die Werkseinstellung ist Rechtsdrehung,
wobei der Ausgang des Frequenzumrichters
folgendermaßen geschaltet ist:
Klemme 96 an U-Phase,
Klemme 97 an V-Phase,
Klemme 98 an W-Phase.
Die Drehrichtung kann durch Vertauschen zweier
Phasen an den Motorklemmen umgekehrt werden.
Serie FCD
17
