Danfoss VLT FCD 300 Produkthandbuch Seite 56

die Festsollwerte (Par. 215-218 als Prozentwert zur
Summe der externen Sollwerte addiert. Wird Klemme
53 verwendet, ist eine analoge Eingangsspannung
von 4 Volt der resultierende Sollwert:
Par. 214 Sollwert-Funktion = Relativ [1]:
Par. 204 Minimaler Sollwert
Sollwertbeitrag bei 4 Volt
Par. 215 Festsollwert
Sollwert resultierend

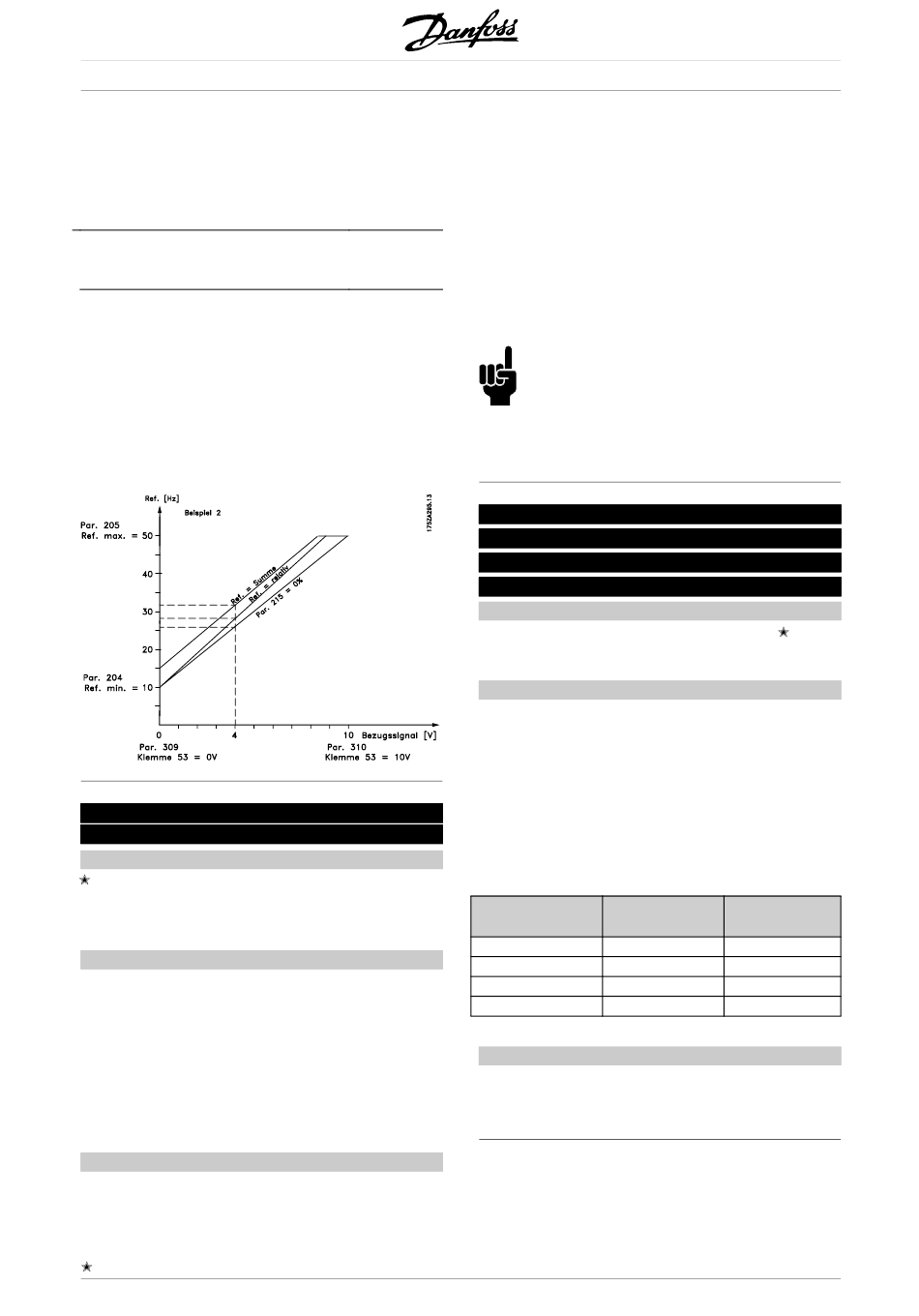

Das Diagramm zeigt den resultierenden Sollwert in
Abhängigkeit vom externen Sollwert, der zwischen
0-10 Volt schwankt. Parameter 214 Sollwert-Funktion
wird auf Addierend zum Sollwert [0] bzw. Erhöhung
des Sollwertes-Relativ [1] eingestellt. Das Diagramm
zeigt zudem eine Kurve, in der Parameter 215
Festsollwert 1 auf 0 % programmiert ist.
214 Sollwert-Funktion
(SOLLWERT-FUNKT.)
Wert:
Addierend zum Sollwert (ADD.ZUM SOLLWERT)
Erhöhung des Sollwertes-Relativ (RELATIV)
Externe Anwahl (EXTERNE ANWAHL)
Funktion:
Hier kann definiert werden, wie Festsollwerte zu
den übrigen Sollwerten addiert werden sollen;
hierzu Addierend zum Sollwert oder Erhöhung des
Sollwertes-Relativ benutzen. Mit der Funktion Externe
Anwahl kann auch festgelegt werden, ob Wechsel
zwischen externen und Festsollwerten erfolgen soll.
Externer Sollwert ist die Summe der Analogsollwerte,
der Puls- und aller Bussollwerte.
Beschreibung der Auswahl:
Bei Auswahl von Addieren zum Sollwert [0] wird einer
der Festsollwerte (Parameter 215-218 Festsollwert )
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
56
als prozentualer Wert des Sollwertbereichs (Ref
Ref ) zu den übrigen externen Sollwerten addiert.
MAX
Bei Auswahl von Erhöhen des Sollwertes-Relativ [1]
wird einer der Festsollwerte (Parameter 215-218
Festsollwert) als prozentualer Wert der Summe der
aktuellen externen Sollwerte addiert.
10,0 Hz
Bei Auswahl von Externe Anwahl [2] kann über
16,0 Hz
einen digitalen Eingang zwischen externen und
2,4 Hz
Festsollwerten gewechselt werden. Die Festsollwerte
28,4 Hz
sind ein prozentualer Wert des Sollwertbereichs.
ACHTUNG!:
Bei Auswahl von Addierend zum Sollwert
oder Erhöhen des Sollwertes-Relativ ist einer
der Festsollwerte immer aktiv. Sollen die
Festsollwerte keine Auswirkung haben, müssen sie
auf 0% (Werkseinstellung) eingestellt werden.
215 Festsollwert 1 (FESTSOLLWERT 1)
216 Festsollwert 2 (FESTSOLLWERT 2)
217 Festsollwert 3 (FESTSOLLWERT 3)
218 Festsollwert 4 (FESTSOLLWERT 4)
Wert:
-100,00% - +100,00%
des Sollwertbereichs/externen Sollwertes
Funktion:
In den Parametern 215-218 Festsollwert können
vier Festsollwerte programmiert werden.
Der Festsollwert kann als prozentualer Wert des
Sollwertbereichs (Ref
Wert der übrigen externen Sollwerte eingegeben
werden, je nachdem, welche Wahl in Parameter
214 Sollwert-Funktion getroffen wurde. Die Auswahl
der Festsollwerte kann über die digitalen Eingänge
oder die serielle Schnittstelle erfolgen.
[0]
[1]
F.-Sollwert.
[2]
Anw. msb
0
0
1
1
Beschreibung der Auswahl:
Programmieren Sie den/die Festsollwert(e),
die wählbar sein sollen.
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie FCD
- Ref ) oder als prozentualer
MIN MAX
F.-Sollwert
Anw. lsb
0 Festsollwert 1
1 Festsollwert 2
0 Festsollwert 3
1 Festsollwert 4
-
MIN
0,00%
