VLT Serie FCD
Regelprinzip
Ein Frequenzumrichter richtet die Netzwechselspan-
nung in Gleichspannung gleich und wandelt diese
anschließend in eine Wechselspannung mit variabler
Amplitude und Frequenz um.
Am Motor liegt somit eine variable Spannung und Fre-
quenz an, wodurch eine unbegrenzte Drehzahlregelung
von Standard-Wechselstrommotoren möglich ist.

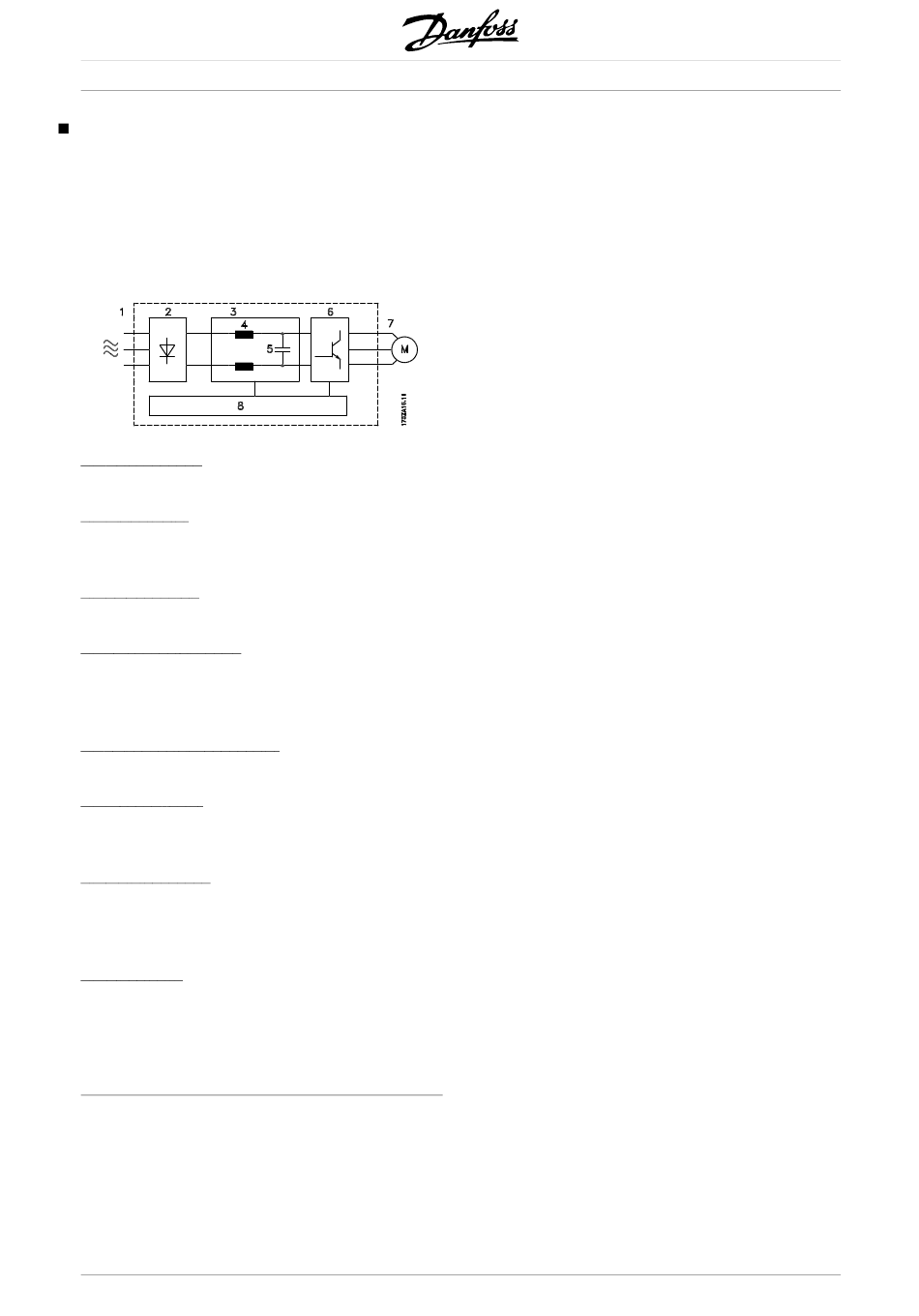

1. Netzspannung
3 x 380 - 480 V AC, 50 / 60 Hz
2. Gleichrichter
Dreiphasen-Gleichrichterbrücke zur Gleichrichtung
von Wechsel- in Gleichspannung.
3. Zwischenkreis
Gleichspannung ≅ v2 x Netzspannung [V].
4. Zwischenkreisspulen
Glättung des Zwischenkreisstroms und Begrenzung der
Belastung von Netz und Bauteilen (Netztransformator,
Kabel, Sicherungen und Schütze).
5. Zwischenkreiskondensator
Glättung der Zwischenkreisspannung.
6. Wechselrichter
Umwandlung von Gleichspannung in eine variable
Wechselspannung mit variabler Frequenz.
7. Motorspannung
Variable Wechselspannung, abhängig von der
Versorgungsspannung.
Variable Frequenz: 0,2 - 132 / 1 - 1000 Hz.
8. Steuerkarte
Dies ist die Steuerung der Wechselrichters, die ein
Impulsmuster erzeugt, durch das die Gleichspannung
in eine variable Wechselspannung mit variabler
Frequenz umgewandelt wird.
