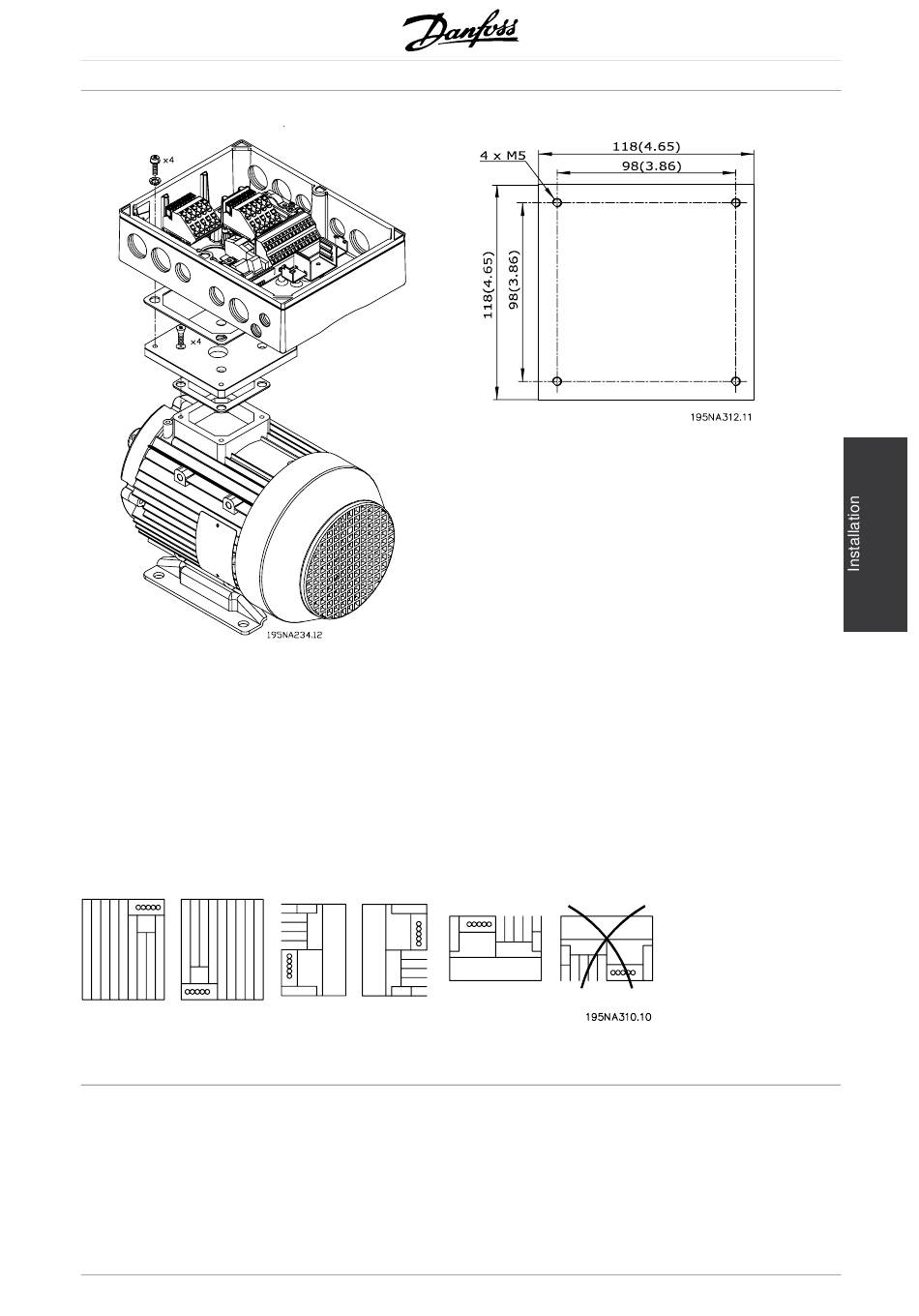

1. Bereiten Sie die Adapterplatte für die Montage an den
Motor vor, indem Sie Befestigungslöcher und das Loch
für die Kabel bohren.
2. Befestigen Sie die Platte mit der normalen
Anschlusskastendichtung am Motor.
3. Schlagen Sie die 4 Schraubenlöcher für die Adapterplatte
(äußere Löcher) heraus.
4. Montieren Sie den Anschlusskasten mit 4 Dichtschrauben
und der mitgelieferten Dichtung am Motor.
Verwenden Sie die mitgelieferten Zahnscheiben zur
Sicherung der PE-Verbindung gemäß EN 60204. Die
Schrauben müssen mit 5 Nm festgezogen werden.
Zulässige Einbaupositionen
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Universelle Adapterplatte
Serie FCD
