I und der Frequenzumrichter schaltet nach
LIM
einer voreingestellten Zeit ab.
Bit 15, Thermische Warnung:
Bei Bit 15 = '0' ist keine thermische Warnung vorhanden.
Bei Bit 15 = '1' ist die Temperaturgrenze im Motor,
Frequenzwandler oder bei einem an einem digitalen
Eingang angeschlossenen Thermistor überschritten.

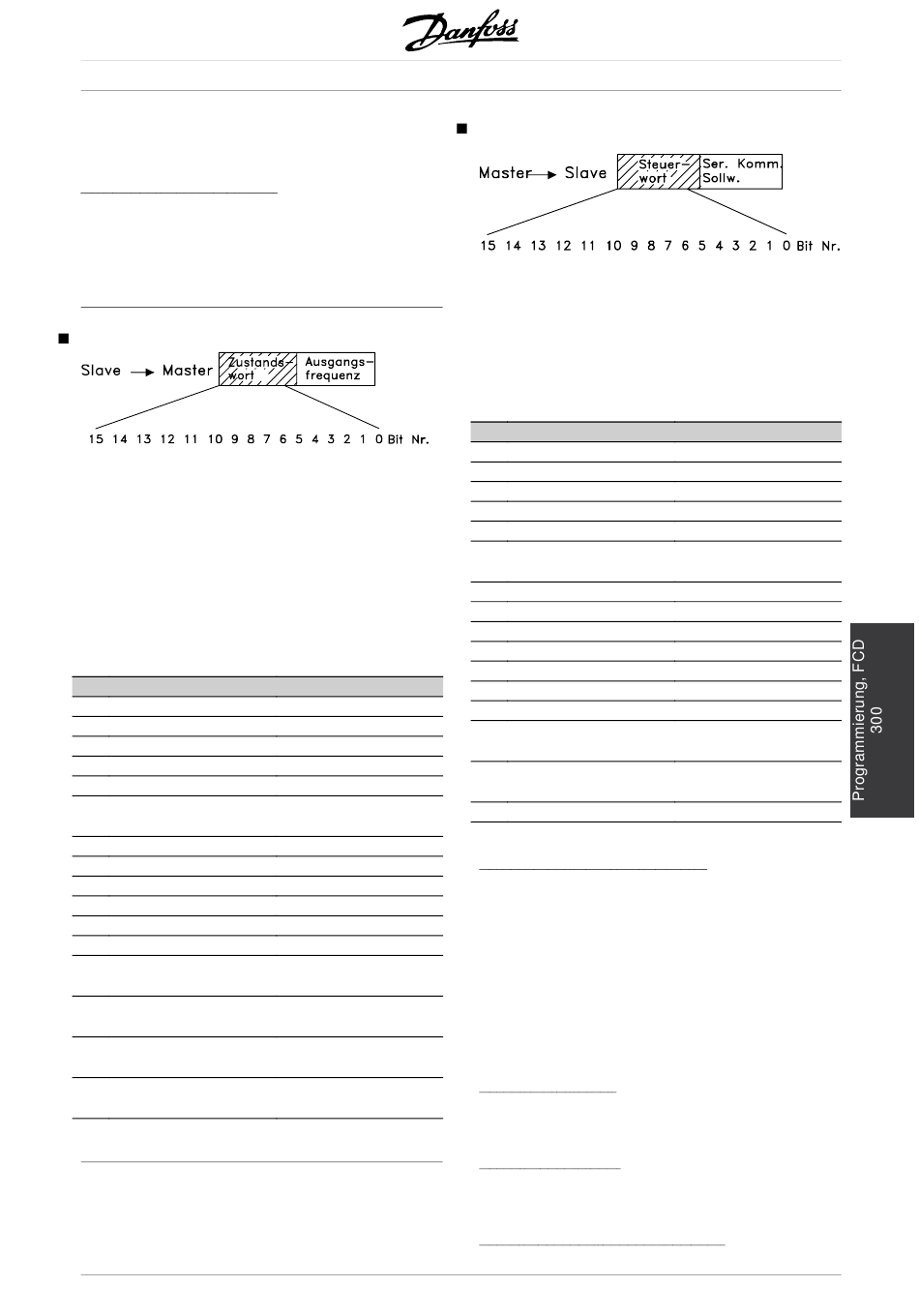

Schnelles E/A-FC-Profil

Das Schnelle E/A-FC-Profil kann zur Überwachung
der Digitaleingänge durch einfaches Lesen
des Zustandsworts verwendet werden. Der
Eingangszustand im Zustandswort zeigt den
tatsächlichen Eingangszustand (1 oder 0) unabhängig
von der ausgewählten Digitaleingangsfunktion. Das
schnelle E/A-Profil steht nur bei Frequenzumrichtern
mit Profibus zur Verfügung. Die Antwortzeit von
Eingangsänderungen bis zur Verfügbarkeit am
Profibus beträgt ca. 10 ms.
Bit Bit =0
00
01
02 Freilaufstopp
03 Keine Abschaltung
04 Unbenutzt
05 Digitaleingang 27
06
07 Keine Warnung
Drehzahl ≠ Sollw.
08
09 Ort-Steuerung
10 Außerhalb Frequenzbereich
11
12 Digitaleingang 18
13 Digitaleingang 19
14 Digitaleingang 29
15 Digitaleingang 33
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Steuerwort gemäß Feldbusprofil.
Bit =1
Steuerung bereit
FC bereit
Abschaltung
0: Eingang NIEDRIG/
1: Eingang HOCH
Abschaltblockierung
Warnung
Drehzahl = Sollw.
Ser.-Kommunikation
Frequenzgrenze OK
Motor OK
0: Eingang NIEDRIG/
1: Eingang HOCH
0: Eingang NIEDRIG/
1: Eingang HOCH
0: Eingang NIEDRIG/
1: Eingang HOCH
0: Eingang NIEDRIG/
1: Eingang HOCH
®
VLT
Zur Wahl von Profidrive im Steuerwort muss
Parameter 512 Telegrammprofil auf Profidrive
[0] eingestellt werden.
Das Steuerwort dient zum Senden von Befehlen
von einem Master (z. B. einem PC) zu einem Slave
(Frequenzumrichter). Master Slave.
Bit Bit = 0
00 AUS 1
01 AUS 2
02 AUS 3
03 Motorfreilauf
04 Schnellstop
05 Ausgangsfrequenz
speichern
06 Rampenstopp
07
08
09
10 Daten nicht gültig
11
12
13 Parametersatzwahl
(lsb)
14 Parametersatzwahl
(msb)
15
Bit 00-01-02, OFF1-2-3/ON1-2-3:
Bit 00-01-02 = '0' führt zum Rampenstopp unter
Verwendung der Rampenzeiten in den Parametern
207/208 bzw. 209/210.
Ist Relais 123 in Parameter 323 Relaisausgang
gewählt, so wird das Ausgangsrelais bei einer
Ausgangsfrequenz von 0 Hz aktiviert.
Bei 00-01-02 = '1' kann der Frequenzumrichter
den Motor starten, wenn die anderen
Startbedingungen erfüllt sind.
Bit 03, Motorfreilauf:
Siehe Beschreibung unter Steuerwort gemäß
FC-Protokoll.
Bit 04, Schnellstopp:
Siehe Beschreibung unter Steuerwort gemäß
FC-Protokoll.
Bit 05, Ausgangsfrequenz speichern:
Serie FCD
Bit = 1
EIN 1
EIN 2
EIN 3
Start
Reset
Bus-Festdrehzahl 1
Bus-Festdrehzahl 2
Daten gültig
Frequenzkorrektur ab
Frequenzkorrektur auf
Reversierung
