LCP 2 Bedieneinheit, Option

Der FCD 300 kann mit einer Bedieneinheit (LCP
2) verbunden werden, die eine vollständige
Schnittstelle für Betrieb und Programmierung des
Frequenzumrichters darstellt. Die Bedieneinheit LCP
2 kann bis zu drei Meter vom Frequenzumrichter
entfernt aufgestellt werden, z.B. auf einer Frontplatte
unter Verwendung des Zubehörsatzes.

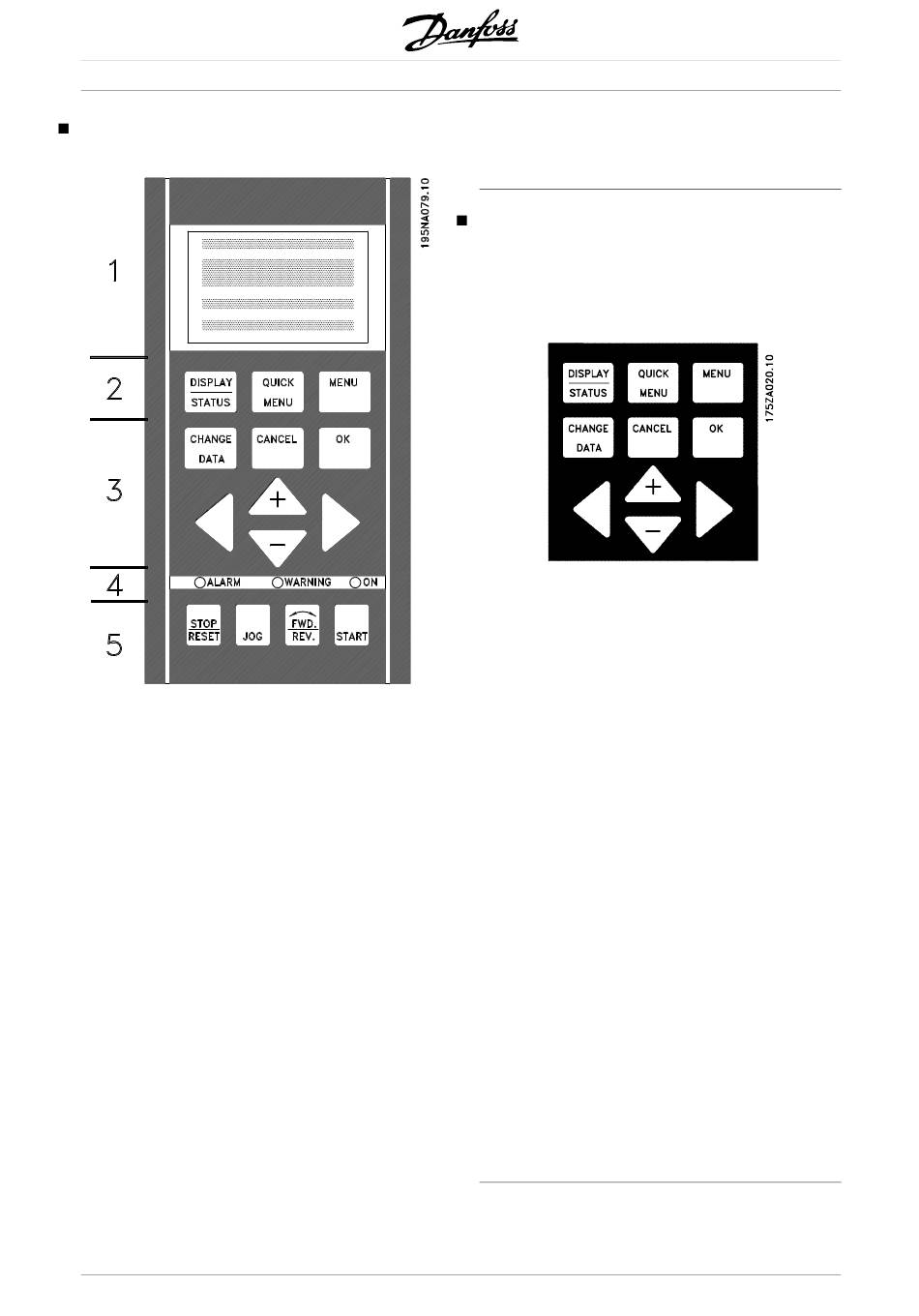

Die Funktionen der Bedieneinheit sind in fünf
Gruppen aufgeteilt:
1. Display
2. Tasten zur Änderung der Displayfunktion
3. Tasten zur Änderung der Programmparameter
4. Leuchtanzeigen
5. Tasten für Ortsteuerung
Alle Datenanzeigen erfolgen über ein vierzeiliges
alphanumerisches Display, das im Normalbetrieb
ständig vier Betriebsvariablen und drei Betriebszustände
anzeigen kann. Während des Programmiervorgangs
werden alle Informationen angezeigt, die für eine
schnelle und effektive Parametereinstellung des
Frequenzumrichters erforderlich sind. Als Ergänzung
zum Display gibt es drei Leuchtanzeigen für Spannung
(ON), Warnung (WARNING) und Alarm (ALARM).
Alle Parametersätze des Frequenzumrichters sind
unmittelbar über das Bedienfeld änderbar, es sei
28
denn, diese Funktion wurde gesperrt [1] über den
Parameter 018 Eingabesperre.
Bedientasten für Parametereinstellungen
Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und
den Leuchtanzeigen für die Parametereinstellung
einschließlich der Auswahl der Displayanzeige
im Normalbetrieb dienen.
[DISPLAY/STATUS] dient zur Wahl der Anzeigeart
oder zum Zurückkehren in den Displaymodus aus
dem Schnellmenü oder Menümodus.
[QUICK MENU] bietet Zugriff auf die zum
Schnellmenümodus gehörigen Parameter.
Es kann direkt zwischen Schnellmenü- und
Menümodus gewechselt werden.
[MENU] dient zum Programmieren sämtlicher
Parameter. Es kann direkt zwischen Schnellmenü-
und Menümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern eines im Menü-
oder Schnellmenümodus gewählten Parameters.
[CANCEL] wird benutzt, wenn eine Änderung des
gewählten Parameters nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Änderung des
gewählten Parameters.
[+ / -] dienen zur Parameterauswahl und Änderung
der gewählten Parameterwerte.
Diese Tasten dienen im Displaymodus zum Umschalten
zwischen den Anzeigen der Betriebsvariablen.
[< >] dient zur Wahl der Parametergruppe und
zur Bewegung des Cursors bei der Änderung
numerischer Werte.
