Installation

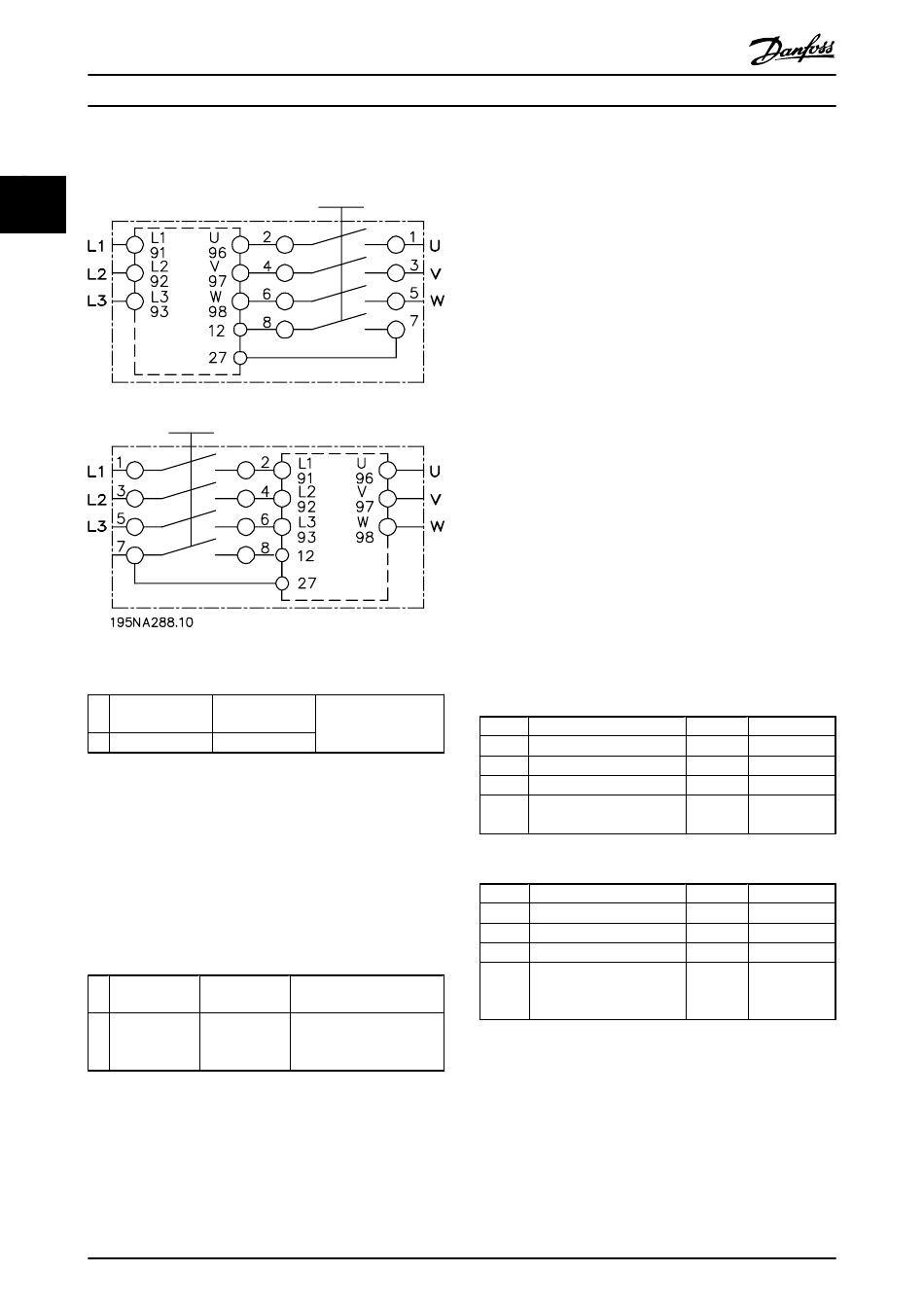

2.4.7 Netz- und Motoranschluss mit
Serviceschalter
2 2

2.4.8 Bremswiderstand

Nr. 81 (optionale
Funktion)
R-
•
Das Anschlusskabel des Bremswiderstands muss
abgeschirmt sein. Die Abschirmung mit
Kabelbügeln mit dem Metallgehäuse des Frequen-
zumrichters und dem Metallgehäuse des
Bremswiderstands verbinden.
•
Der Querschnitt des Bremskabels muss dem
Bremsmoment angepasst werden.

2.4.9 Mechanische Bremse

Nr. 122 (optionale
Funktion)
MBR+
18
Produkthandbuch VLT
82 (optionale Bremswiderstands-
Funktion) klemmen
R+
123 (optionale
Funktion)
MBR- Mechanische Bremse
(UDC=0,45 x
Netzspannung) max. 0,8 A
MG.04.F1.03 - VLT
®
Dezentral FCD 302
In Hub- und Vertikalförderanwendungen muss in der Regel
eine elektromechanische Bremse gesteuert werden:
•
Die Bremse wird über die speziellen Steuerungs-/
Versorgungsklemmen 122 und 123 für
mechanische Bremsen gesteuert.
•
Wählen Sie für Anwendungen mit einer elektrome-
chanischen Bremse Mechanische Bremssteuerung
[32] in Par. 5-4*, Array [1], Relais 2.
•
Die Bremse wird gelüftet, wenn der Motorstrom
den in 2-20 Bremse öffnen bei Motorstrom
eingestellten Wert überschreitet.
•
Die Bremse wird geschlossen, wenn die Ausgangs-
drehzahl niedriger als die in 2-21 Bremse schliessen
bei Motordrehzahl oder 2-22 Bremse schließen bei
Motorfrequenz eingestellte Drehzahl ist und ein
Stoppbefehl anliegt.
Beim Auftreten eines Alarms oder einer Überspannung fällt
die mechanische Bremse sofort ein.
HINWEIS
Da die Steuerungs-/Versorgungsklemmen 122 und 123 für
mechanische Bremsen durch Par. 5-4*, Array [1], Relais 2,
programmiert sind, steht nur ein Relaisausgang (Relais 1) zur
freien Programmierung zur Verfügung.
2.4.10 Anschluss von Sensoren/Aktoren an
M12-Buchsen
Bolzen Drahtfarbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
Tabelle 2.1 4 x M12-Eingangsanschluss
Bolzen Drahtfarbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
Tabelle 2.2 2 x M12-Ausgangsanschluss
®
ist ein eingetragenes Warenzeichen von Danfoss
Klemme Funktion
12 +24 V
Reserviert Reserviert
20 0 V
18, 19, 32, Digita-
33 leingänge
Klemme Funktion
Reserviert Reserviert
Reserviert Reserviert
20 0 V
02, 05 N.O.
(Schließer) (24
V)
