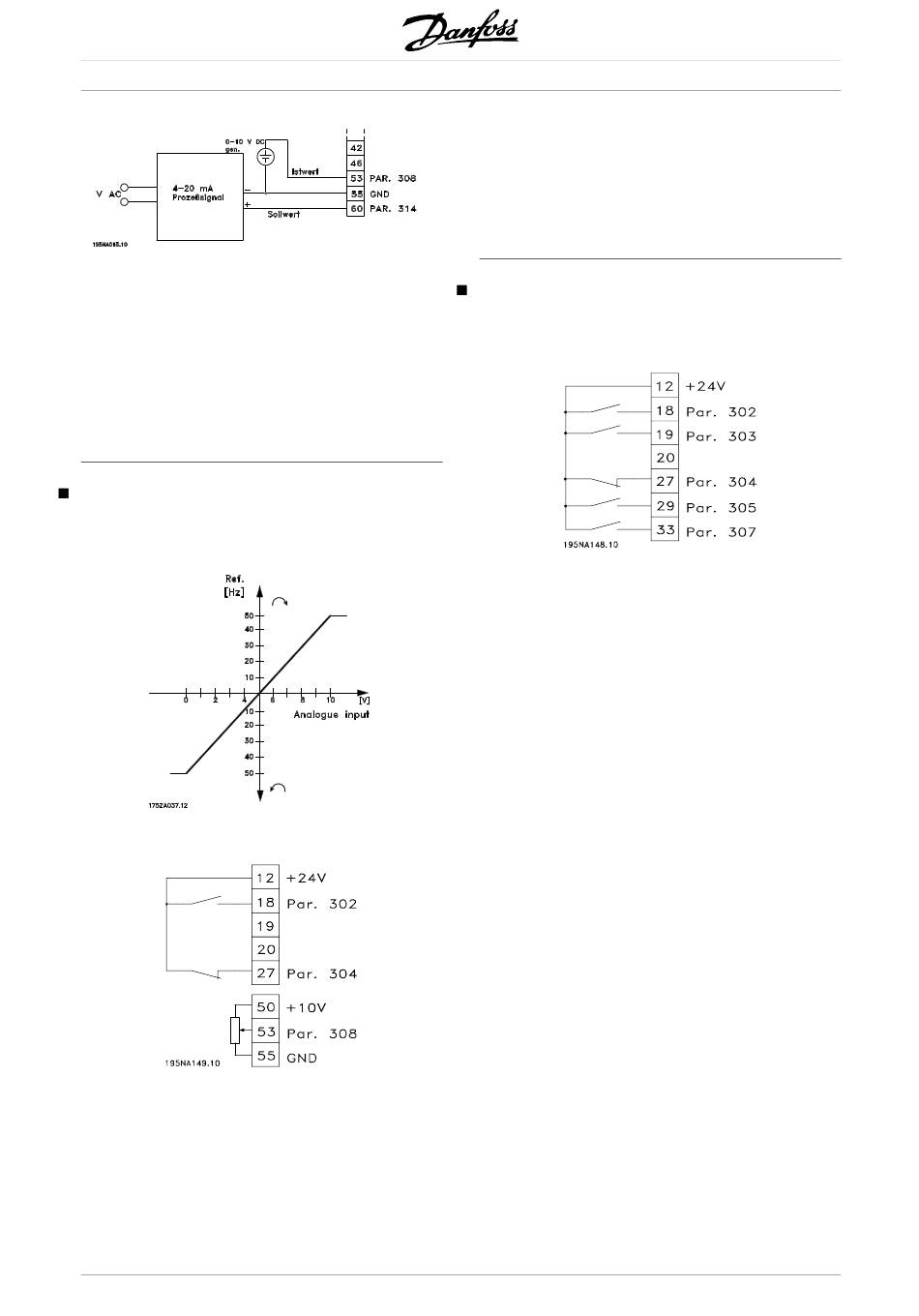

Danfoss VLT FCD 300 Produkthandbuch Seite 26

Par. 100 Konfiguration = Drehzahlregelung
mit Istwertrückführung [1]
Par. 308 Analogeingang = Istwert [2]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Par. 314 Analogeingang = Sollwert [1]
Par. 309 Klemme 60, min. Skalierung = 4 mA
Par. 310 Klemme 60, max. Skalierung = 20 mA
- 50 Hz links zu 50 Hz rechts
Mit intern montiertem Potentiometer.
Par. 100 Konfiguration = Drehzahlregelung
mit Schlupfkompensation [0]
Par. 200 Ausgangsfrequenzbereich = Beide
Richtungen, 0-132 Hz [1]
Par. 203 Sollwertbereich = Min. Soll - Max Soll. [0]
Par. 204 Min. Sollwert = - 50 Hz
Par. 205 Min. Sollwert = 50 Hz
26
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilauf
Stopp invers [2]
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Festsollwerte
Umschaltung zwischen 8 Festsollwerten über
zwei digitale Eingänge und Parametersatz 1
und Parametersatz 2. Par.
Par. 004 Aktiver Parametersatz = Externe Anwahl [5]
Par. 204 Min. Sollwert = 0 Hz
Par. 205 Min. Sollwert = 50 Hz
Par. 302 Digitaleingang = Start [7]
Par. 303 Digitaleingang = Parameter-
satzanwahl, lsb [31]
Par. 304 Digitaleingang = Motorfreilaufstopp
invers [2]
Par. 305 Digitaleingang = Festsollwert, lsb [22]
Par. 307 Digitaleingang = Festsollwert, msb [23]
Parametersatz 1 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 5,00 %
Par. 216 Festsollwert 2 = 10,00 %
Par. 217 Festsollwert 3 = 25,00 %
Par. 218 Festsollwert 4 = 35,00 %
Parametersatz 2 enthält die folgenden Festsollwerte:
Par. 215 Festsollwert 1 = 40,00 %
Par. 216 Festsollwert 2 = 50,00 %
Par. 217 Festsollwert 3 = 70,00%
Par. 218 Festsollwert 4 = 100,00 %
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie FCD
