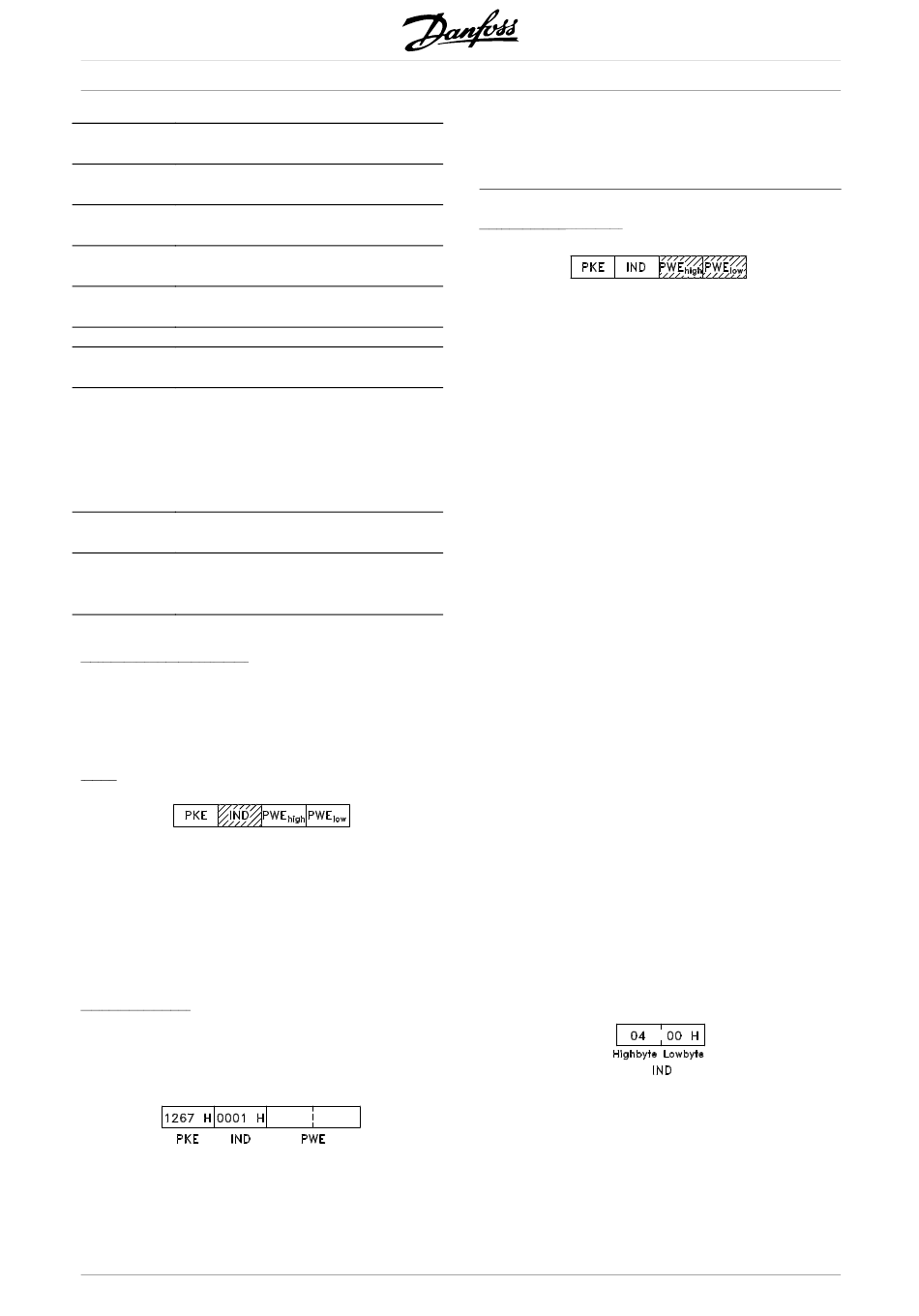

Danfoss VLT FCD 300 Produkthandbuch Seite 84

Antwort Fehlermeldung
(0111)
0 Die verwendete Parameternummer
existiert nicht
1 Kein Schreibzugriff auf den
definierten Parameter
2 Datenwert überschreitet
Parameter-Grenzwerte
3 Benutzter Subindex
existiert nicht
4 Parameter nicht vom Typ Matrix
5 Datentyp paßt nicht zum
definierten Parameter
17 Datenänderung im aktuellen
Modus des Frequenzumrichters
nicht möglich.
Bestimmte Parameter können nur
bei ausgeschaltetem
Motor geändert werden
130 Kein Buszugriff auf den
definierten Parameter
131 Keine Datenänderung möglich, da
Parametersatz
Werkseinstellung gewählt ist.
Parameternummer (PNU)
Die Bits Nr. 0-10 dienen zur Übertragung der
Parameternummer. Die Funktion des betreffenden
Parameters ist der Parameterbeschreibung im
Kapitel Programmierung zu entnehmen.
Index
Der Index wird zusammen mit der Parameternummer
für den Lese/Schreibzugriff auf Parameter mit
einem Index verwendet, z.B. Parameter 615
Fehlercode. Der Index besteht aus 2 Bytes, einem
Lowbyte und einem Highbyte, es wird aber nur
das Lowbyte als Index benutzt.
Beispiel - Index:
Der erste Fehlercode (Index [1]) in Parameter 615
Fehlercode muß gelesen werden.
PKE = 1267 Hex (lese Parameter 615 Fehlercode.)
IND = 0001 Hex - Index Nr. 1.
Der Frequenzumrichter antwortet im Parameterwert-
block (PWE) mit einem Fehlercodewert von 1 - 99.
84
Siehe Übersicht der Warn- und Alarmmeldungen,
um den Fehlercode zu identifizieren.
Parameterwert (PWE)
Der Parameterwertblock besteht aus 2 Wörtern (4
Bytes), und der Wert hängt vom definierten Befehl
(AK) ab. Verlangt der Master einen Parameterwert,
so enthält der PWE-Block keinen Wert.
Soll der Master einen Parameterwert ändern
(write), so wird der neue Wert in den PWE-Block
geschrieben und zum Slave gesendet.
Antwortet der Slave auf eine Parameteranfrage
(read), so wird der aktuelle Parameterwert im
PWE-Block an den Master übertragen.
Wenn ein Parameter keinen numerischen Wert
enthält, sondern mehrere Datenoptionen, z.B.
Parameter 001 Sprache wobei [0] Englisch und
[3] Dänisch entspricht, wird der Datenwert durch
Eingabe des Werts in den PWE-Block gewählt.
Siehe Beispiel - Wahl eines Datenwertes.
Über die serielle Schnittstelle können nur Parameter des
Datentyps 9 (Textblock) gelesen werden. Parameter
621 - 635 Typenschild ist vom Datentyp 9. Zum
Beispiel kann in Parameter 621 Frequenzumrichtertyp
die Geräteleistung und Netzspannung gelesen werden.
Wird eine Textkette übertragen (gelesen), so ist die
Telegrammlänge variabel, da die Texte unterschiedliche
Längen haben. Die Telegrammlänge ist im zweiten
Byte (LGE) des Telegramms definiert.
Um einen Text über den PWE-Block lesen zu
können, muß der Parameterbefehl (AK) auf 'F'
Hex eingestellt werden.
Das Indexzeichen wird verwendet, um anzuzeigen, ob
es sich um einen Lese- oder Schreibbefehl handelt.
In einem Lesebefehl muß der Index das
folgende Format haben:
Einige Frequenzumrichter haben Parameter, in die
Text geschrieben werden kann. Um einen Text über
den PWE-Block schreiben zu können, muß der
Parameterbefehl AK) auf 'F' Hex gesetzt werden.
Für einen Schreibbefehl muß der Text folgendes
Format haben:
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie FCD
