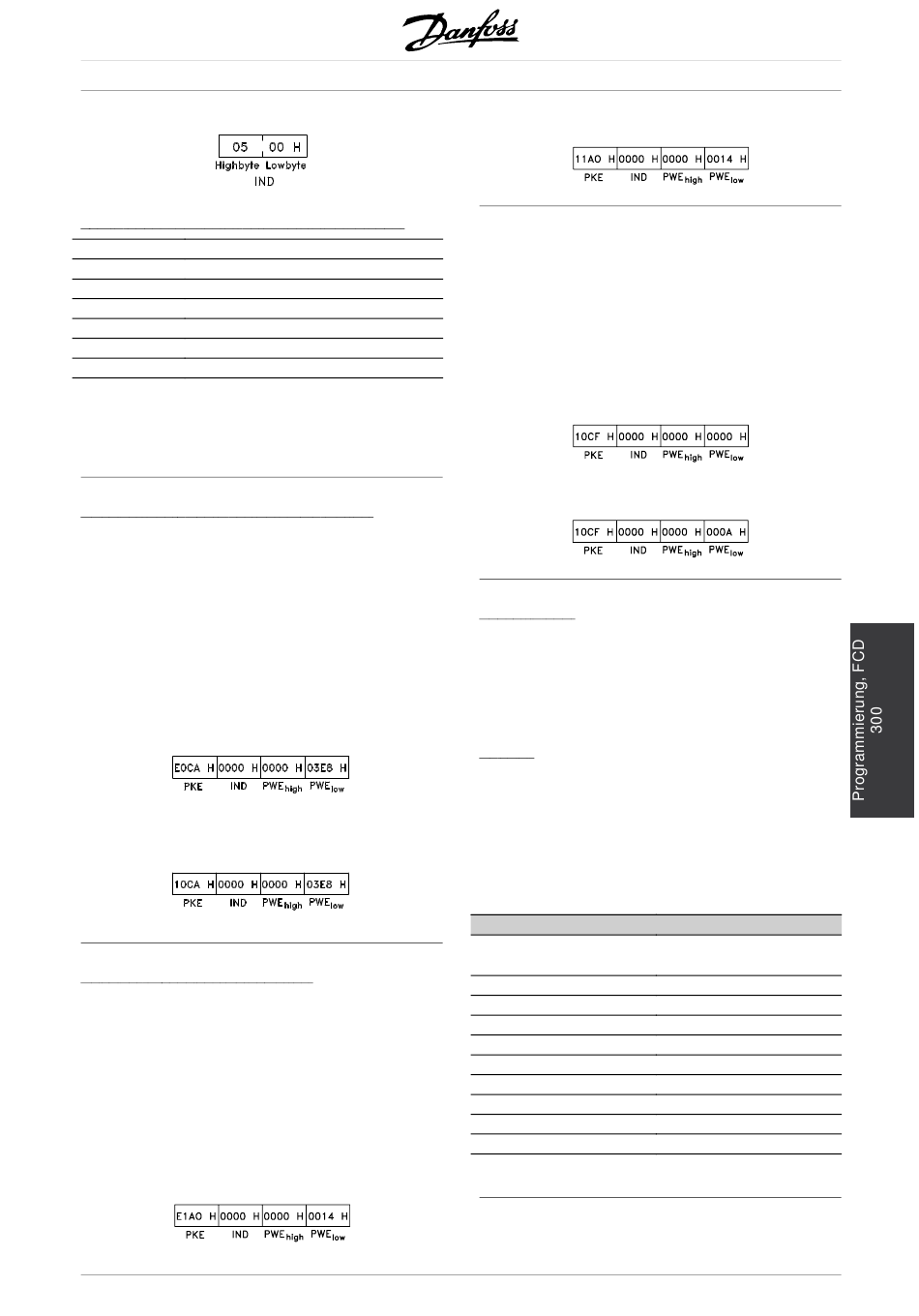

Vom Frequenzumrichter unterstützte Datentypen:
Datentypen Beschreibung
3 Ganzzahl 16
4 Ganzzahl 32
5 Ohne Vorzeichen 8
6 Ohne Vorzeichen 16
7 Ohne Vorzeichen 32
9 Textblock
Ohne Vorzeichen bedeutet, daß im Telegramm
kein Vorzeichen vorkommt.
Beispiel - Schreiben eines Parameterwertes:
Parameter 202 Ausgangsfrequenzgrenze hoch, f
soll auf 100 Hz geändert werden. Der Wert muß
nach einem Netzausfall wieder aufgerufen werden
und wird daher in das EEPROM geschrieben.
PKE = E0CA Hex - Schreiben für Parameter 202
Ausgangsfrequenzgrenze hoch, f
IND = 0000 Hex
PWE = 0000 Hex
HIGH
PWE = 03E8 Hex - Datenwert 1000
LOW
entsprechend 100 Hz, siehe Konvertierung.
Die Antwort des Slave an den Master lautet:
Beispiel - Wahl eines Datenwertes:
Es soll kg/ST [20] in Parameter 416 Anzeigewert
gewählt werden. Der Wert muß nach einem
Netzausfall wieder aufgerufen werden und wird
daher in das EEPROM geschrieben.
PKE = E19F Hex - Schreiben für Parameter
416 Anzeigewert
IND = 0000 Hex
PWE = 0000 Hex
HIGH
PWE = 0014 Hex - Datenoption kg/ST
LOW
[20] wählen
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Die Antwort des Slave an den Master lautet:
Beispiel - Lesen eines Parameterwertes:
Der Wert in Parameter 207 Rampenzeit auf 1
soll ausgelesen werden.
Der Master sendet folgende Anfrage:
Wenn der Wert in Parameter 207 Rampenzeit auf 1 10
s ist, ist die Antwort des Slave an den Master:
MAX
Konvertierung:
Das Kapitel Werkseinstellungen zeigt die
MAX
verschiedenen Attribute für jeden Parameter. Da
ein Parameterwert nur als Ganzzahl übertragen
werden kann, muß ein Konvertierungsfaktor für
Dezimalstellen verwendet werden.
Beispiel:
Parameter 201 Ausgangsfrequenzgrenze niedrig
f
MIN
die Mindestfrequenz auf 10 Hz eingestellt werden,
so muß der Wert 100 übertragen werden, da
ein Konvertierungsfaktor von 0,1 bedeutet, daß
der Wert mit 0,1 multipliziert wird. Der Wert 100
wird somit als 10,0 erkannt.
Konvertierungstabelle
®
VLT Serie FCD
PKE = 10CE Hex - Lesen Parameter 207
Rampenzeit auf 1
IND = 0000 Hex
PWE = 0000 Hex
HIGH
PWE = 0000 Hex
LOW
hat einen Konvertierungsfaktor von 0,1. Soll
Konvertierungs-
index
73
2
1
0
-1
-2
-3
-4
-5
Konvertierungs-
faktor
0,1
100
10
1
0,1
0,01
0,001
0,0001
0,00001
