Anschluss Für Kabelschirm - Danfoss iC2-Micro Projektierungshandbuch

iC2-Micro-Frequenzumrichter
Projektierungshandbuch

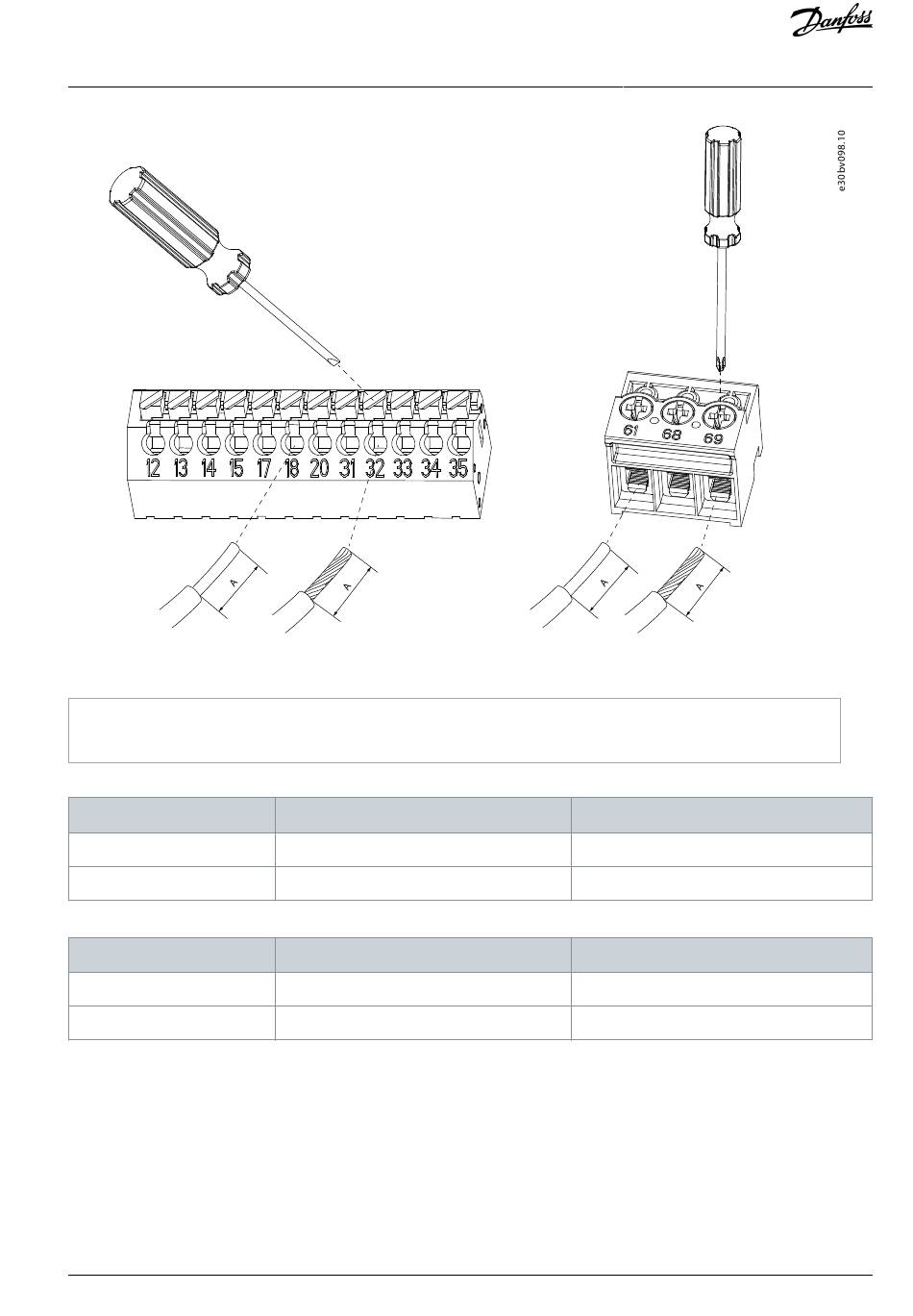

Abbildung 41: Einsetzen der Drähte in den Steckverbinder
1 E/A-Klemme
2 RS485-Klemme
Tabelle 52: Kabeldimensionierung für E/A-Klemme
Kabeltyp
Massiv
Flexibel mit Hülse
Tabelle 53: Kabeldimensionierung für RS485-Klemme
Kabeltyp
Massiv
Flexibel mit Hülse
7.10.6 Anschluss für Kabelschirm
Der Kabelschirm muss vollständig mit der EMV-Kabelschelle auf dem Abschirmblech in Kontakt sein. Die Kabelisolierung ist zu en-
tfernen und der Kabelschirm vollflächig freizulegen. Verdrillte Abschirmungsenden vermeiden.
Danfoss A/S © 2022.07
(1)
2
Querschnitt [mm (AWG)]
0,2–1,5 (24–16)
0,2–1,5 (24–16)
2
Querschnitt [mm (AWG)]
0,25–1,5 (24–16)
0,25–1,5 (24–16)
Allgemeine Hinweise zur
elektrischen Installation
(2)
Abisolierlänge A [mm (in)]
8,5–9,5 (0,33–0,37)
8,5–9,5 (0,33–0,37)
Abisolierlänge A [mm (in)]
5–6 (0,20–0,24)
5–6 (0,20–0,24)
AJ402315027937de-000101 / 130R1239 | 79
