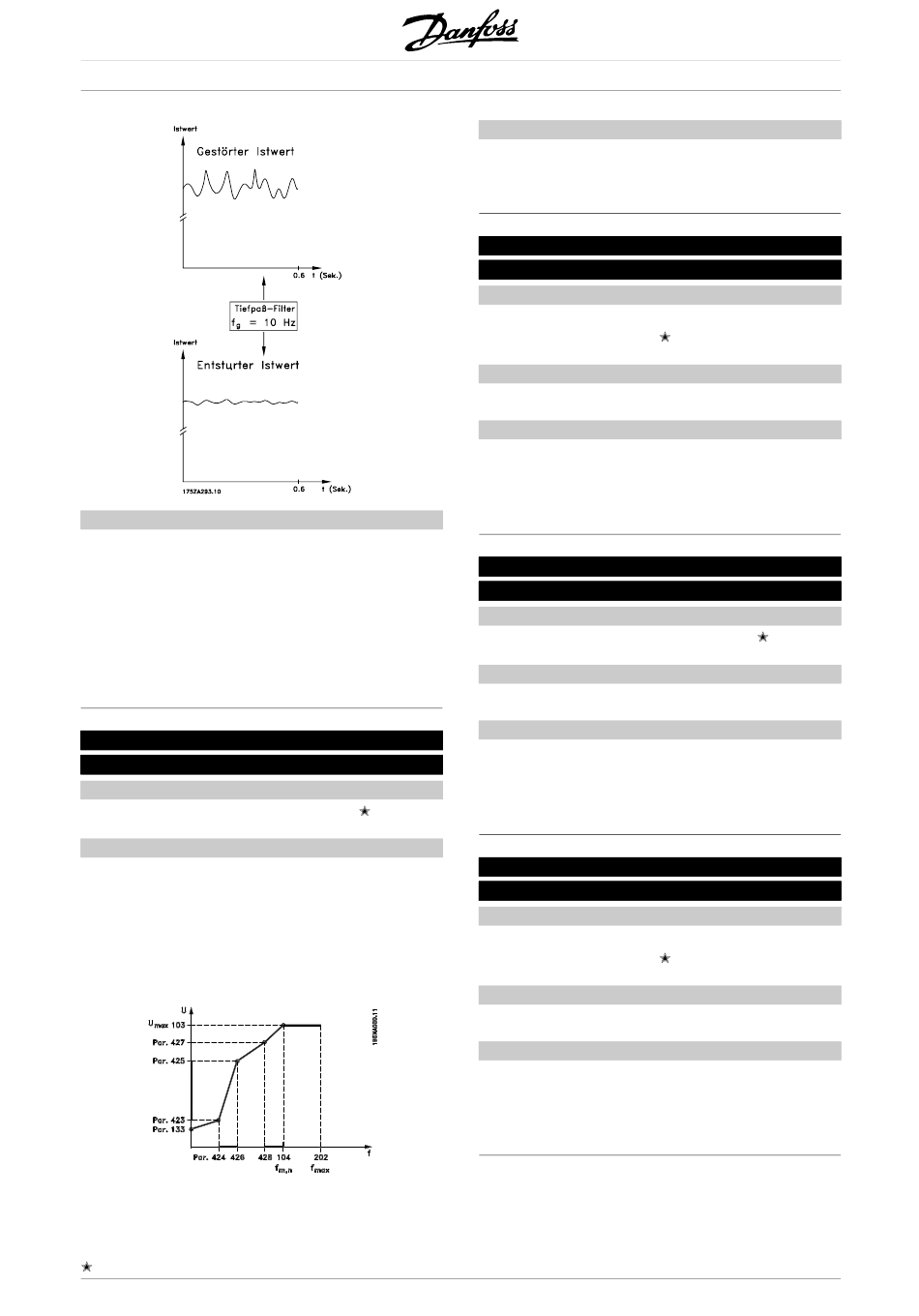

Beschreibung der Auswahl:
Wird eine Zeitkonstante (t) von 100 ms programmiert,
so ist die Eckfrequenz des Tiefpaßfilters 1/0,1 =
10 RAD/s entsprechend (10 / 2 x π) = 1,6 Hz. Der
Prozeßregler wird daher nur ein Istwertsignal regeln,
das sich mit einer Frequenz von weniger als 1,6 Hz
ändert. Ändert sich das Istwertsignal um mehr als 1,6
Hz, so wird es durch das Tiefpaßfilter gedämpft.
423 U1 Spannung
(U1 SPANNUNG)
Wert:
0,0 - 999,0 V
Funktion:
Die Parameter 423-428 werden benutzt, wenn in
Parameter 101 Drehmomentkennlinie die Auswahl
Spezial Motor Modus [8] erfolgte. Auf der Basis von vier
definierbaren Spannungen und drei Frequenzen kann
eine U/f-Kennlinie festgelegt werden. Die Spannung bei
0 Hz wird in Parameter 133 Startspannung eingestellt.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
76
Beschreibung der Auswahl:
Ausgangsspannung (U1) für die erste Ausgangsfrequen
z (F1), Parameter 424 F1 Frequenz einstellen.
424 F1 Frequenz
(F1-FREQUENZ)
Wert:
0,0 - Par.
Funktion:
Siehe Parameter 423 U1 Spannung .
Beschreibung der Auswahl:
Ausgangsfrequenz (F1) passend für die erste
Ausgangsspannung (U1), Parameter 423 U1
Spannung einstellen.
425 U2 Spannung
(U2-SPANNUNG)
Wert:
0,0 - 999,0 V
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Ausgangsspannung (U2) passend für die
zweite Ausgangsfrequenz (F2), Parameter 426
F2 Frequenzeinstellen.
Par. 103
426 F2 Frequenz
(F2-FREQUENZ)
Wert:
Par. 424 F1 Frequenz - Par. 428 F3 Frequenz
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Ausgangsfrequenz (F2) passend für die zweite
Ausgangsspannung (U2), Parameter 425 U2
Spannung einstellen.
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT Serie FCD
426 F2 Frequenz
Par. 104 Motorfrequenz
Par. 104 Motorfrequenz
Par. 103
