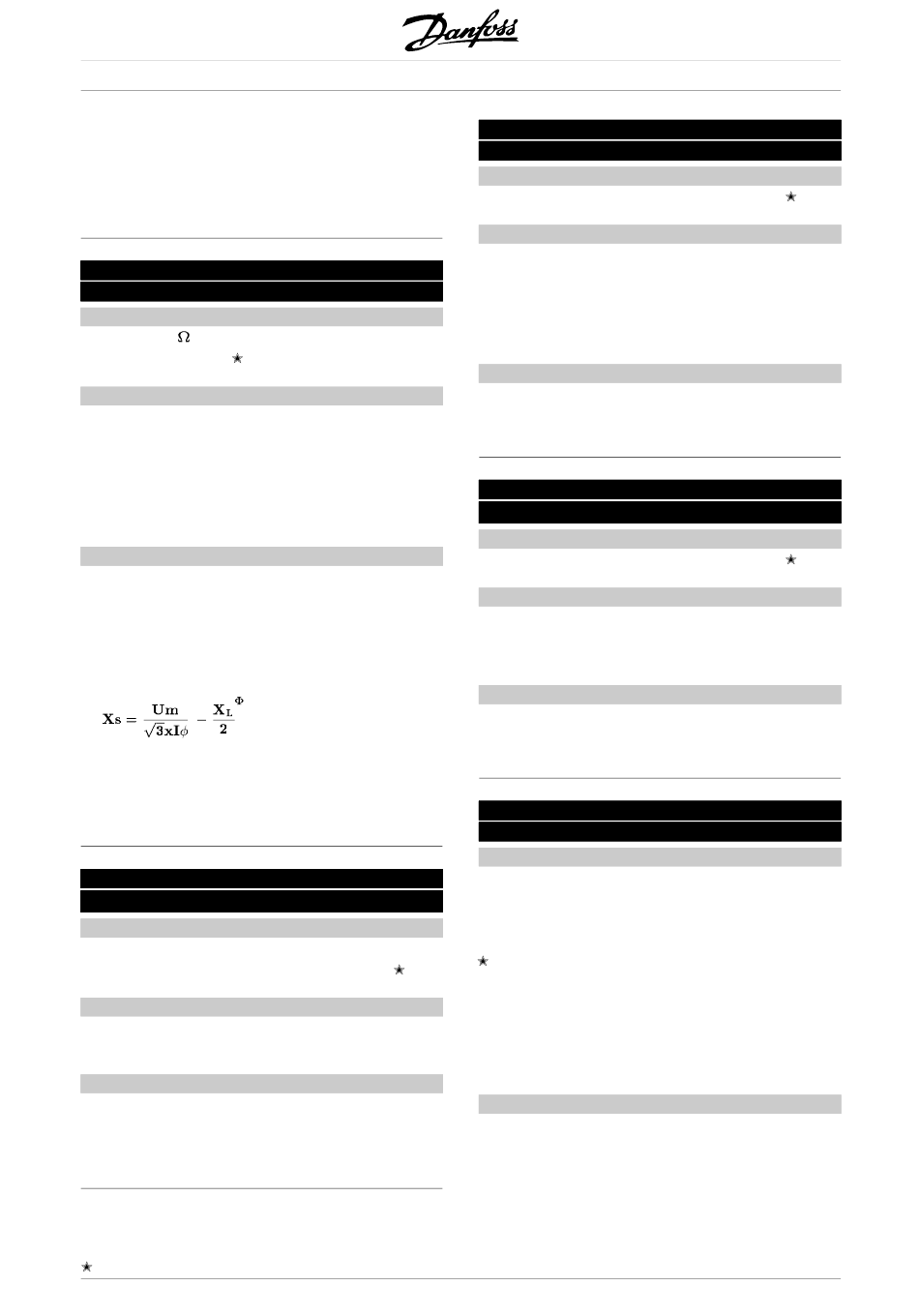

Danfoss VLT FCD 300 Produkthandbuch Seite 44

R zwischen zwei Phasenklemmen
PHASE-PHASE
berechnet werden. R
S
4. R wird automatisch eingestellt, wenn die
S
AMA abgeschlossen ist. Siehe Parameter 107
Automatische Motoranpassung.
109 Statorreaktanz X
S
(STATOR REAKTANZ)
Wert:
0,00 - X,XX
abhängig von der Motorwahl
Funktion:
Nach Einstellung der Parameter 102-106
Typenschilddaten werden verschiedene Parameter
einschließlich Statorreaktanz X
eingestellt. Die Wellenleistung lässt sich durch
Einstellen von R und X verbessern. Vorgehensweise
S S
nachstehend beschrieben.
Beschreibung der Auswahl:
X kann folgendermaßen eingestellt werden:
S
1. Der Wert wird vom Motorlieferanten angegeben.
2. Der Wert wird durch manuelle Messung von
X durch Anschluss eines Motors an das Netz
S
und Messen der Phasenspannung U
des Leerlaufstroms ermittelt.
X : siehe Parameter 142.
L
3. Benutzung der Werkseinstellungen von X
der VLT-Frequenzumrichter selbst aufgrund der
Daten auf dem Motortypenschild wählt.
117 Resonanzdämpfung
(RESONANZ DÄMP.)
Wert:
0 - 100 %
Funktion:
Reduziert bei niedriger Last die Ausgangsspannung,
um Resonanzphenomene zu vermeiden.
Beschreibung der Auswahl:
Bei Auswahl von 0 gibt es keine Reduzierung.
Bei Auswahl von 100% wird die Spannung bei
fehlender Last auf 50% reduziert.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
44
= 0,5 x R .
PHASE-PHASE
X automatisch
S
und
M
, die
S
0 %
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
119 Hohes Startmoment
(STARTMOMENT HOCH)
Wert:
0,0 - 0,5 s
Funktion:
Zur Gewährleistung eines hohen Anlaufmoments
sind ca. 1,8 x I für max. 0,5 s zulässig.
INV.
Allerdings wird der Strom durch die Schutzgrenze des
Frequenzumrichters (Wechselrichters) begrenzt. In der
Einstellung 0 s ist das Startmoment nicht erhöht.
Beschreibung der Auswahl:
Stellen Sie die notwendige Zeit ein, in der ein hohes
Startmoment beim Anlauf gewünscht wird.
120 Startverzögerung
(STARTVERZÖGERUNG)
Wert:
0,0 - 10,0 s
Funktion:
Dieser Parameter aktiviert eine Startverzögerung nach
Erfüllung der Startbedingungen. Nach Ablauf der Zeit
geht die Ausgangsfrequenz auf den Sollwert hoch.
Beschreibung der Auswahl:
Erforderliche Zeit vor Beginn der Beschle-
unigung eingeben.
121 Startfunktion
(STARTFUNKTION)
Wert:
Zeitverzögerung DC-Halten
(ZEITVERZ. DC-HALTEN)
Zeitverzögerung DC-Bremse
(ZEITVERZ. DC-BREMSE)
Zeitverzögerung Motorfrequenz
(ZEITVERZ. MOTORFR.)
Startfrequenz/rechtslauf
(START FUNKT. RECHTS)
Startfrequenz wie vorgewählten Drehrichtung
(STARTFUNKT. WIE REF.)
Funktion:
Hiermit wird der während der Startverzögerung
(Parameter 120 Startverzögerung) erforderliche
Modus eingestellt.
Serie FCD
0,0 s
0,0 s
[0]
[1]
[2]
[3]
[4]
