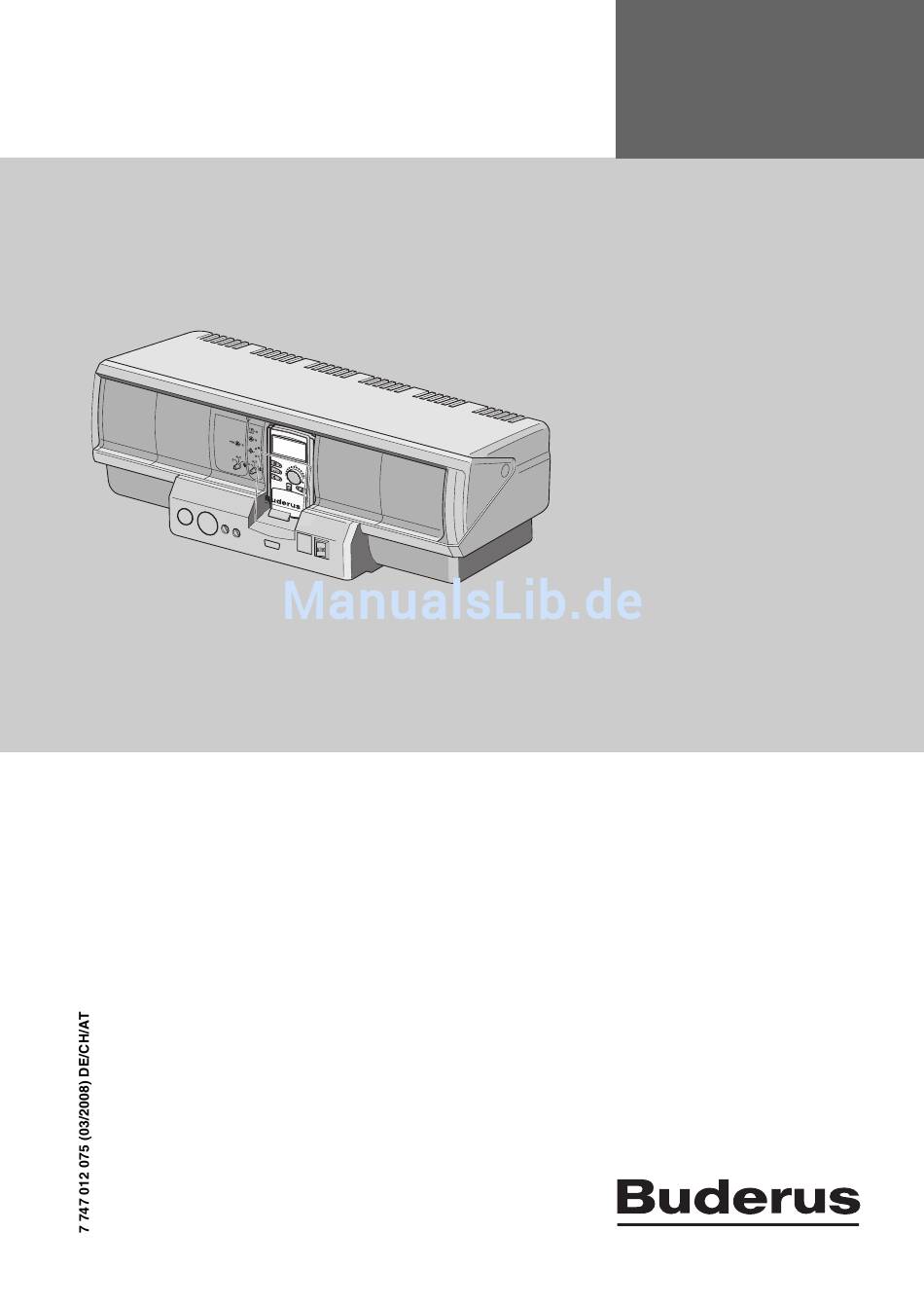

- Seite 1 Montageanleitung Regelgerät Logamatic 4323 Für das Fachhandwerk Vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
........10 Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Sicherheit
Einhaltung der einschlägigen der zuständigen Buderus-Niederlassung technischen Regelwerke ausgeführt anfordern. werden. Hierbei sind die örtlichen Vorschriften zu beachten! Erklärung der verwendeten Symbole Es werden zwei Gefahrenstufen unterschieden und durch Signalwörter gekennzeichnet: Logamatic 4323 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Wichtige Hinweise Zur Inbetriebnahme
Stromnetz vorhanden ist. Falls keine Trennvorrichtung vorhanden ist, müssen Sie eine einbauen. ANWENDERHINWEIS Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. Logamatic 4323 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Montage
– technische Unterlagen mit Montageanleitung, Ser- vice- und Bedienungsanleitung, Schaltplan Anforderungen an den Aufstellungsraum Das Regelgerät Logamatic 4323 ist für die Wandmonta- ge konzipiert. Es kann sowohl im Kellerraum als auch im Heizungsraum aufgehängt werden. Die Montagewand sollte eben sein. Wenn leichte Unebenheiten vorhanden sind, können Sie diese durch Ausgleichsteile korrigie-... -
Seite 6: Gerätemontage
Mit den mitgelieferten vier Schrauben das Regelge- rät an der Wand festschrauben ( Bild 3, [1] + [2]). ANWENDERHINWEIS Nehmen Sie die Transportsicherung aus dem Regelgerät Logamatic 4323 heraus und entsorgen Sie diese umweltgerecht. Bild 3 Rückseite Regelgerät, Befestigungen Logamatic 4323... - Seite 7 Funktionsmodul eingeschoben werden soll, entfernen. Bild 4 Blindplatte entfernen Funktionsmodul in den Slot ( Bild 5) bis zum Ein- rasten einstecken. 230-V-Verbindung des Moduls nach Schaltplan an das benachbarte Modul anschließen. Bild 5 Funktionsmodul, Einbau Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 8 Fixieren Sie deshalb die Leitungsadern jeder Leitung gegenseitig (z. B. mit Ka- belbindern) oder isolieren Sie den Lei- tungsmantel nur sehr kurz ab. Netzanschlussleitung vorschriftsmäßig abisolieren und an die 3-polige Klemmleiste festschrauben Bild 7). Bild 7 Netzanschluss Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 9 Entfernen Sie alle scharfen Grate an der Platte. Platte von unten auf das Regelgerät aufstecken. Bild 8 Kunststoffplatte Gehäusedeckel von oben aufsetzen und festschrau- ben. Nach Abschluss der Inbetriebnahmearbeiten die Folie auf der Klarsichthaube entfernen. Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 10: Module Aus- Und Einbauen
Alle Leitungen, die mit dem zu entfernenden Modul kontaktiert sind, an den Klemmen abziehen Bild 10). 230-V-Spannungsversorgungen zu den Nachbarmo- dulen lösen. Modul aus dem Steckplatz ziehen ( Bild 10) Bild 10 Funktionsmodul, Modul ausbauen Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 11 Regelgeräteabdeckung schließen und mit 2 Schrau- ben festdrehen. Modul einbauen Gehen Sie in umgekehrter Reihenfolge vor wie bei dem Modulausbau ( „Einstecken von weiteren Funktions- modulen“, Seite 7). Bild 11 Blindplatte einstecken Logamatic 4323 Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 12 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...
