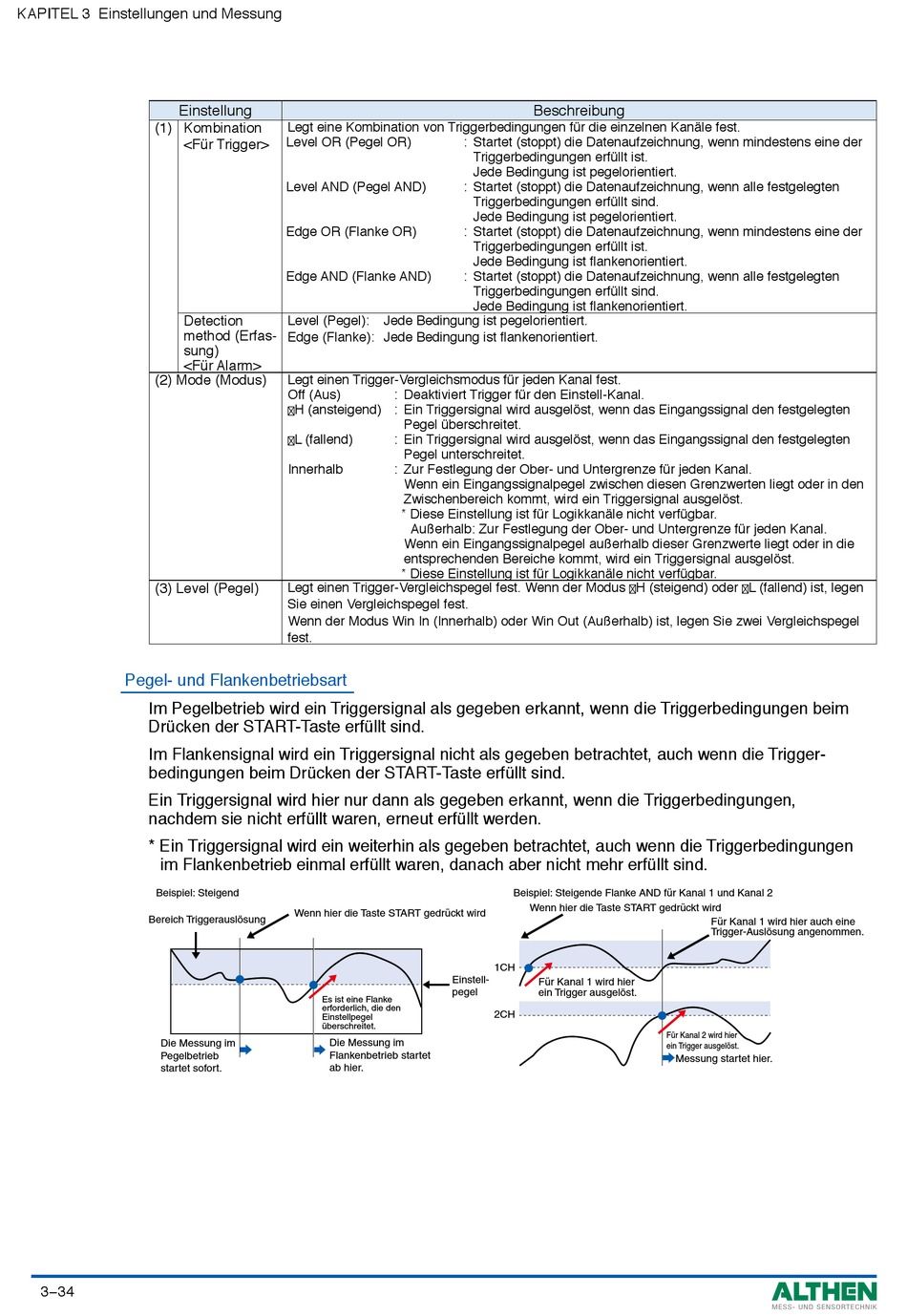

KAPITEL 3 Einstellungen und Messung
Einstellung
(1) Kombination
<Für Trigger>
Detection
method (Erfas-
sung)
<Für Alarm>
(2) Mode (Modus)
(3) Level (Pegel)

Pegel- und Flankenbetriebsart

Im Pegelbetrieb wird ein Triggersignal als gegeben erkannt, wenn die Triggerbedingungen beim
Drücken der START-Taste erfüllt sind.
Im Flankensignal wird ein Triggersignal nicht als gegeben betrachtet, auch wenn die Trigger-
bedingungen beim Drücken der START-Taste erfüllt sind.
Ein Triggersignal wird hier nur dann als gegeben erkannt, wenn die Triggerbedingungen,
nachdem sie nicht erfüllt waren, erneut erfüllt werden.
* Ein Triggersignal wird ein weiterhin als gegeben betrachtet, auch wenn die Triggerbedingungen
im Flankenbetrieb einmal erfüllt waren, danach aber nicht mehr erfüllt sind.
Beispiel: Steigend
Bereich Triggerauslösung
Die Messung im
Pegelbetrieb
startet sofort.
3−34
Legt eine Kombination von Triggerbedingungen für die einzelnen Kanäle fest.
Level OR (Pegel OR)
Level AND (Pegel AND)
Edge OR (Flanke OR)
Edge AND (Flanke AND)
Level (Pegel): Jede Bedingung ist pegelorientiert.
Edge (Flanke): Jede Bedingung ist flankenorientiert.
Legt einen Trigger-Vergleichsmodus für jeden Kanal fest.
Off (Aus) : Deaktiviert Trigger für den Einstell-Kanal.
↑ H (ansteigend) : Ein Triggersignal wird ausgelöst, wenn das Eingangssignal den festgelegten
Pegel überschreitet.
↑ L (fallend) : Ein Triggersignal wird ausgelöst, wenn das Eingangssignal den festgelegten
Pegel unterschreitet.
Innerhalb : Zur Festlegung der Ober- und Untergrenze für jeden Kanal.
Wenn ein Eingangssignalpegel zwischen diesen Grenzwerten liegt oder in den
Zwischenbereich kommt, wird ein Triggersignal ausgelöst.
* Diese Einstellung ist für Logikkanäle nicht verfügbar.
Außerhalb: Zur Festlegung der Ober- und Untergrenze für jeden Kanal.
Wenn ein Eingangssignalpegel außerhalb dieser Grenzwerte liegt oder in die
entsprechenden Bereiche kommt, wird ein Triggersignal ausgelöst.
* Diese Einstellung ist für Logikkanäle nicht verfügbar.
Legt einen Trigger-Vergleichspegel fest. Wenn der Modus ↑ H (steigend) oder ↑ L (fallend) ist, legen
Sie einen Vergleichspegel fest.
Wenn der Modus Win In (Innerhalb) oder Win Out (Außerhalb) ist, legen Sie zwei Vergleichspegel
fest.
Wenn hier die Taste START gedrückt wird
Einstell-
pegel
Es ist eine Flanke
erforderlich, die den
Einstellpegel
überschreitet.
Die Messung im
Flankenbetrieb startet
ab hier.
Beschreibung
: Startet (stoppt) die Datenaufzeichnung, wenn mindestens eine der
Triggerbedingungen erfüllt ist.
Jede Bedingung ist pegelorientiert.
: Startet (stoppt) die Datenaufzeichnung, wenn alle festgelegten
Triggerbedingungen erfüllt sind.
Jede Bedingung ist pegelorientiert.
: Startet (stoppt) die Datenaufzeichnung, wenn mindestens eine der
Triggerbedingungen erfüllt ist.
Jede Bedingung ist flankenorientiert.
: Startet (stoppt) die Datenaufzeichnung, wenn alle festgelegten
Triggerbedingungen erfüllt sind.
Jede Bedingung ist flankenorientiert.
Beispiel: Steigende Flanke AND für Kanal 1 und Kanal 2
Wenn hier die Taste START gedrückt wird
1CH
Für Kanal 1 wird hier
ein Trigger ausgelöst.
2CH
Für Kanal 1 wird hier auch eine
Trigger-Auslösung angenommen.
Für Kanal 2 wird hier
ein Trigger ausgelöst.
Messung startet hier.
