4.8 Standardfunktionen
4.8.6 Netzausfallüberwachung (USA)
Beschreibung
Über den Stecker wird der Funktionsbaustein "Netzausfallüberwachung (USA)" aktiviert.
Dies erfolgt über ein externes Spannungsrelais, das über die binären Eingänge von
SIMOCODE pro mit dem Funktionsbaustein verknüpft wurde.
Ablauf (siehe Ablaufdiagramme unten):
1. Nach Ansprechen des Überwachungs-Relais / Aktivierung des Eingangs (USA) werden
sofort alle Schütze (QE) abgesteuert.
2. Kehrt innerhalb der "Netzausfallzeit" die Spannung zurück, wird der Motor unter
Berücksichtigung der Signale der Steuerstellen wieder in den vorherigen Zustand
geschaltet. Dies kann entweder sofort oder zusätzlich zeitverzögert
(Wiederanlaufverzögerung) erfolgen.
3. Läuft die "Netzausfallzeit" ab, ohne dass die Spannung zurückkehrt, geht das Gerät auf
Störung (USA-Fehler).
Voraussetzung: Die SIMOCODE pro-Steuerspannung ist gepuffert und wird nicht
unterbrochen.
Insgesamt steht ein Funktionsbaustein "Netzausfallüberwachung" bei den Grundgeräten
pro V zur Verfügung.
Schema

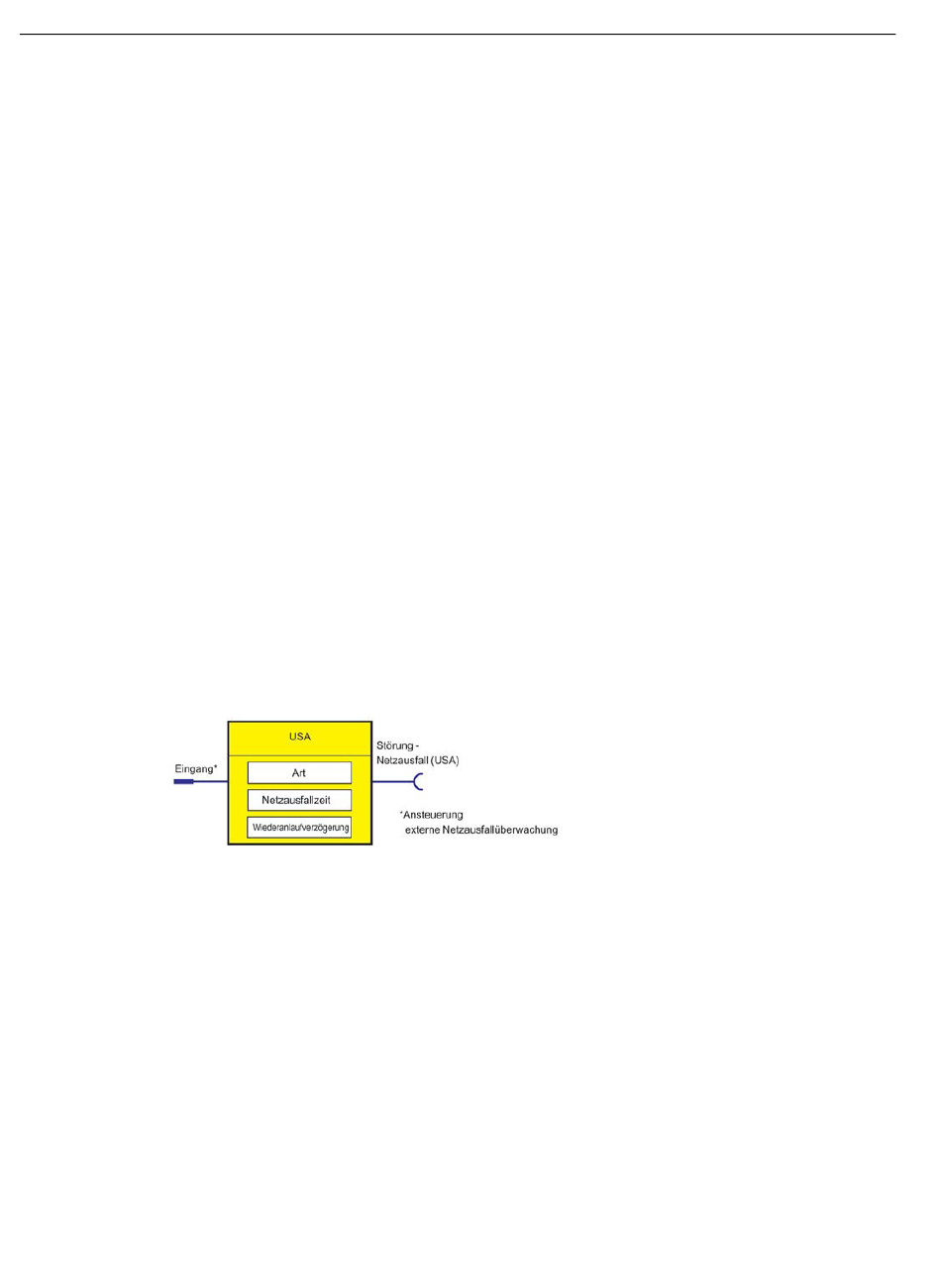

Folgendes Schema zeigt den Funktionsbaustein "Netzausfallüberwachung (USA)":
Bild 4-85
240
Funktionsbaustein "Netzausfallüberwachung (USA)"
