7 MPI–Komponenten
7.2 Netzwerkregeln
Beispiel
Kommunikations-
störungen
7-158
6. Pro Bussegment können max. 2 der folgenden Komponenten angeschlos-
sen werden:
– Maschinensteuertafel (MSTT)
– Bedienhandgerät (BHG)
– Handheld Terminal 6 (HT 6)
7. An den Verteilerboxen eines BHG bzw. HT 6 dürfen keine Busabschlusswi-
derstände eingelegt werden, da sie schon fest im jeweiligen Gerät einge-
baut sind.
8. Maximale Kabellängen:
S
200m pro Bussegement
S
2000m Gesamtlänge mit RS485 Repeater
HT 6
MSTT
on
off
Verteiler–
box
off
Abschlußwiderstand
on
im Stecker eingelegt
Abschlußwiderstand
on
fest eingebaut

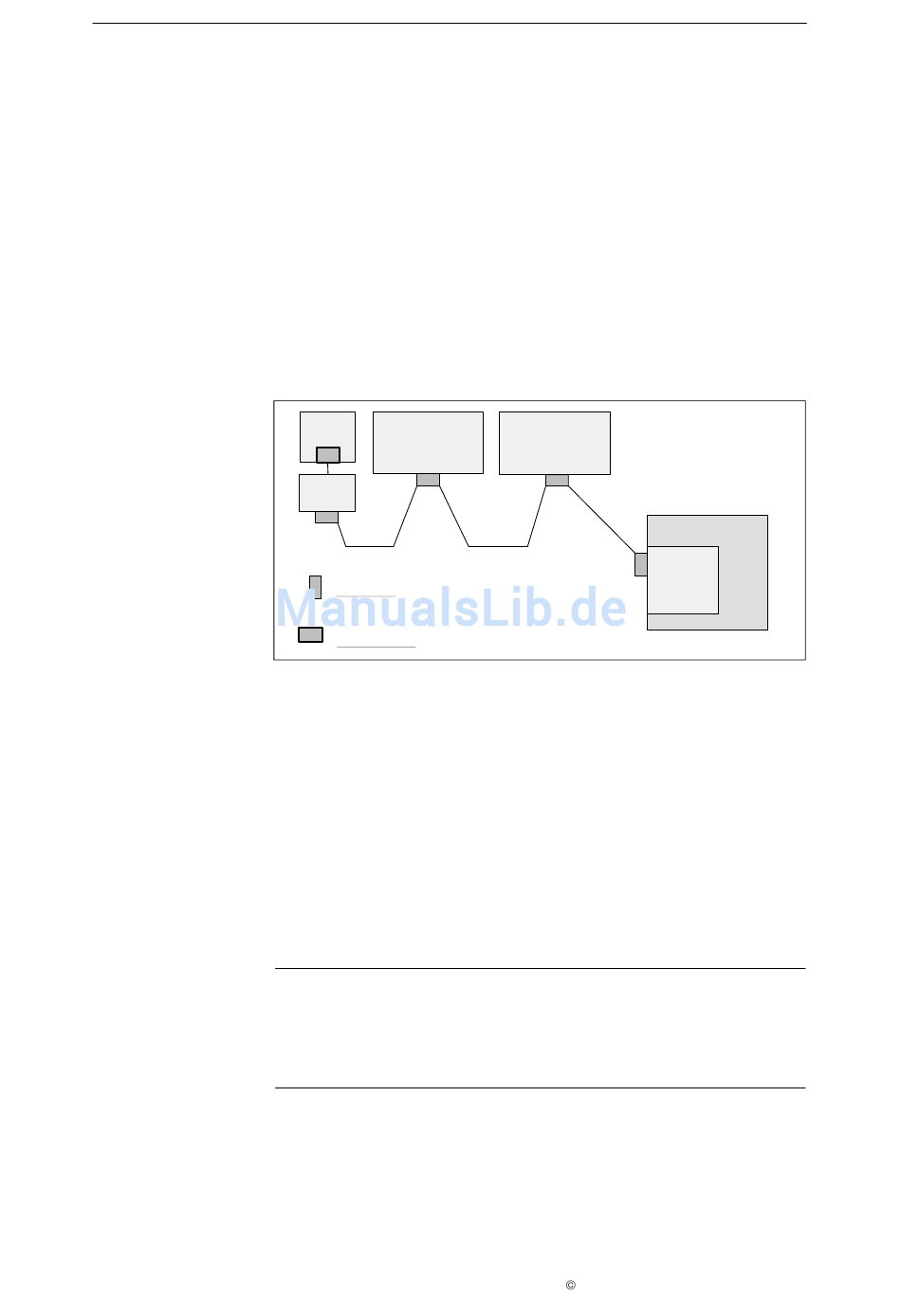

Bild 7-1
MPI–Netz mit Abschlußwiderständen
Wenn insgesamt oder mit einzelnen Teilnehmern am MPI–Bus keine Kommuni-
kation zustande kommt, ist folgendes zu überprüfen:
S
Ist bei allen Teilnehmern, deren Datenübertragungsrate per Hand (DIP–
Schalter) eingestellt wird, diese auf 187,5 kBaud eingestellt.
S
Haben alle Teilnehmer eine eindeutige konsistente MPI–Busadresse.
– Innerhalb der S7–Konfiguration
– Am Teilnehmer eingestellte MPI–Adresse
S
Sind lose Steckverbindungen vorhanden.
S
Sind alle Bussegmente korrekt abgeschlossen.
Achtung
Bei manchen Komponenten ist der Abschlusswiderstand fest eingebaut:
S
Bedienhandgerät (BHG)
S
Handheld Terminal 6(HT 6)
PCU 50
mit OP 012
und
HMI Advanced
off
MPI–Bus
on
Siemens AG 2004 All Rights Reserved
SINUMERIK 840Di Handbuch (HBI) – Ausgabe 03.04
03.04
SINUMERIK 840Di
PCU 50
MCI–Board
