Einführung
1 1
I
M,N
Motornennstrom (Typenschilddaten).
n
M,N
Nenndrehzahl des Motors (Typenschilddaten).
n
s
Synchrone Motordrehzahl.
2 × Par. . 1 − 23 × 60 s
n =
s Par. . 1 − 39
n
slip
Motorschlupf
P
M,N
Motornennleistung (Typenschilddaten in kW oder HP).
T
M,N
Nenndrehmoment (Motor).
U
M
Momentanspannung des Motors.
U
M,N
Motornennspannung (Typenschilddaten).

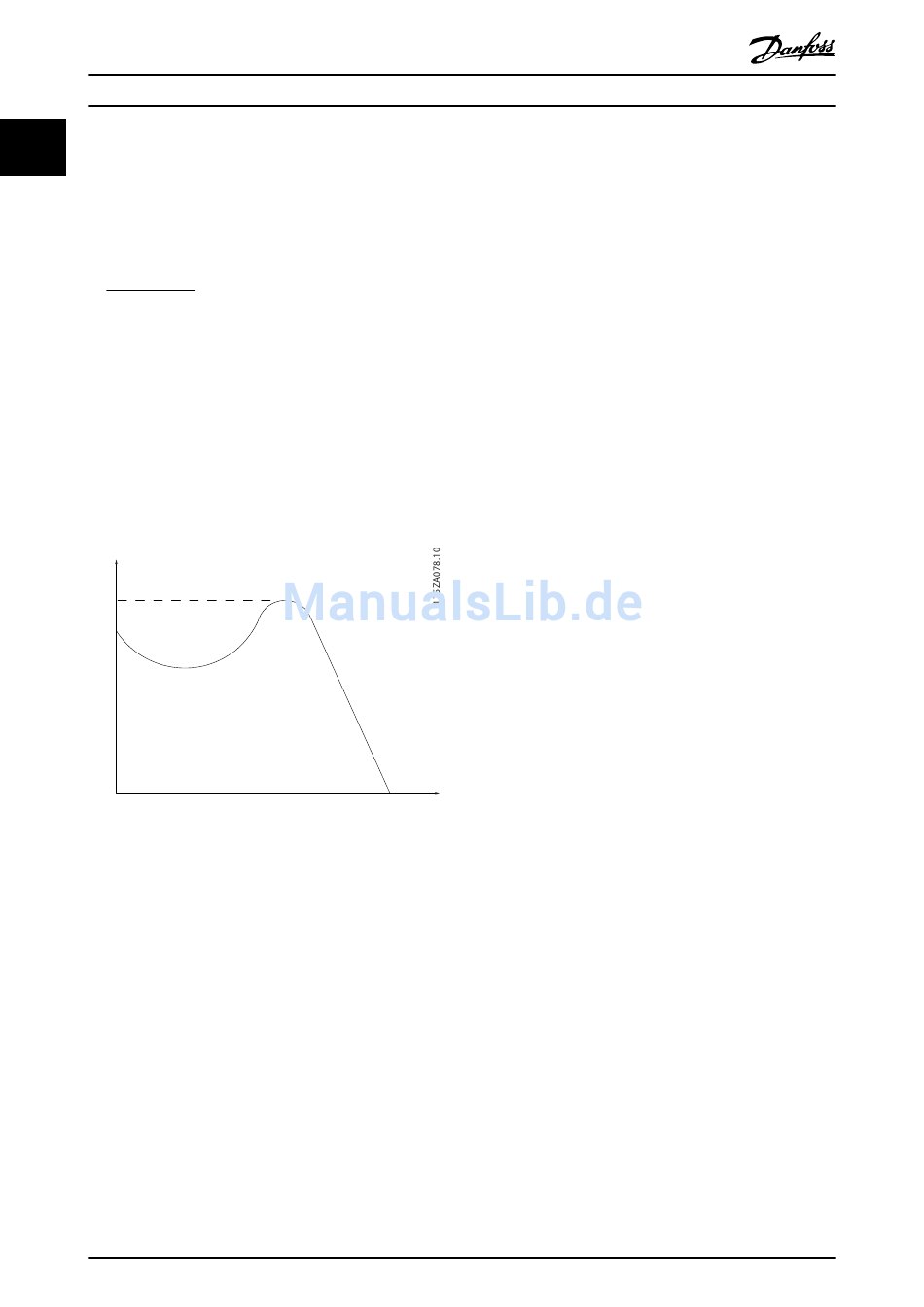

Losbrechmoment
Moment
Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Startdeaktivierungsbefehl, der zu den Steuerbefehlen in
Gruppe 1 gehört. Nähere Angaben finden Sie unter
Tabelle 1.1.
Stoppbefehl
Ein Stoppbefehl, der zu den Steuerbefehlen in Gruppe 1
gehört. Nähere Angaben finden Sie unter Tabelle 1.1.
6
®
VLT Midi Drive FC 280
Kippgrenze
Drehzahi
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.

1.3.4 Sollwerteinstellung

Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein an die serielle Schnittstelle übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen.
Pulssollwert
Ein an die Digitaleingänge übertragenes Pulsfrequenzsignal
(Klemme 29 oder 33).
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in
Parameter 3-03 Maximaler Sollwert eingestellte maximale
Sollwert.
Ref
MIN
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in Parameter 3-02 Minimaler
Sollwert eingestellte minimale Sollwert.
1.3.5 Verschiedenes
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
•
Eingangsstrom: 0–20 mA und 4–20 mA.
•
Spannungseingang: 0–10 V DC.
Analogausgang
Die Analogausgänge können ein Signal von 0-20 mA oder
4-20 mA ausgeben.
Automatische Motoranpassung, AMA
Die AMA ist ein Testalgorithmus, der die elektrischen
Parameter des angeschlossenen Motors im Stillstand misst.
Bremswiderstand
Der Bremswiderstand kann die bei generatorischer
Bremsung erzeugte Bremsleistung aufnehmen. Während
generatorischer Bremsung erhöht sich die Zwischenkreis-
spannung. Ein Bremschopper stellt sicher, dass die
generatorische Energie an den Bremswiderstand
übertragen wird.
Konstantmoment (CT)-Kennlinie
Konstantmoment-Kennlinie; wird für Anwendungen wie
Förderbänder, Verdrängungspumpen und Krane eingesetzt.
