Parameter
4.9 Hauptmenü - Smart Logic - Gruppe 13
4.9.1 13-** Smart Logic
Smart Logic Control (SLC) ist eine Folge benutzerdefinierter
Aktionen (siehe Parameter 13-52 SL-Controller Aktion [x]),
die ausgeführt werden, wenn das zugehörige benutzerdefi-
nierte Ereignis (siehe Parameter 13-51 SL-Controller Ereignis
[x]) durch den SLC als WAHR ermittelt wird. Die Ereignisse
und Aktionen sind nummeriert und paarweise geordnet.
Wenn also [0] Ereignis erfüllt ist (d. h. WAHR ist), wird die
[0] Aktion ausgeführt. Danach wird die Bedingung von [1]
Ereignis ausgewertet, und wenn TRUE (WAHR), wird [1]
Aktion ausgeführt usw. Es wird jeweils nur ein Ereignis
ausgewertet. Ist das Ereignis FALSCH, wird während des
aktuellen Abtastintervalls keine Aktion (im SLC) ausgeführt
und es werden keine anderen Ereignisse ausgewertet. Dies
bedeutet, dass der SLC, wenn er startet, [0] Ereignis (und
nur [0] Ereignis) in jedem Abtastintervall auswertet. Nur
wenn [0] Ereignis als WAHR ausgewertet wird, führt der SLC
[0] Aktion aus und beginnt mit der Auswertung von [1]
Ereignis. Sie können 1 bis 20 Ereignisse und Aktionen
programmieren. Wenn das letzte Ereignis/die letzte Aktion
ausgeführt wurde, startet die Sequenz erneut von [0]
Ereignis/[0] Aktion.

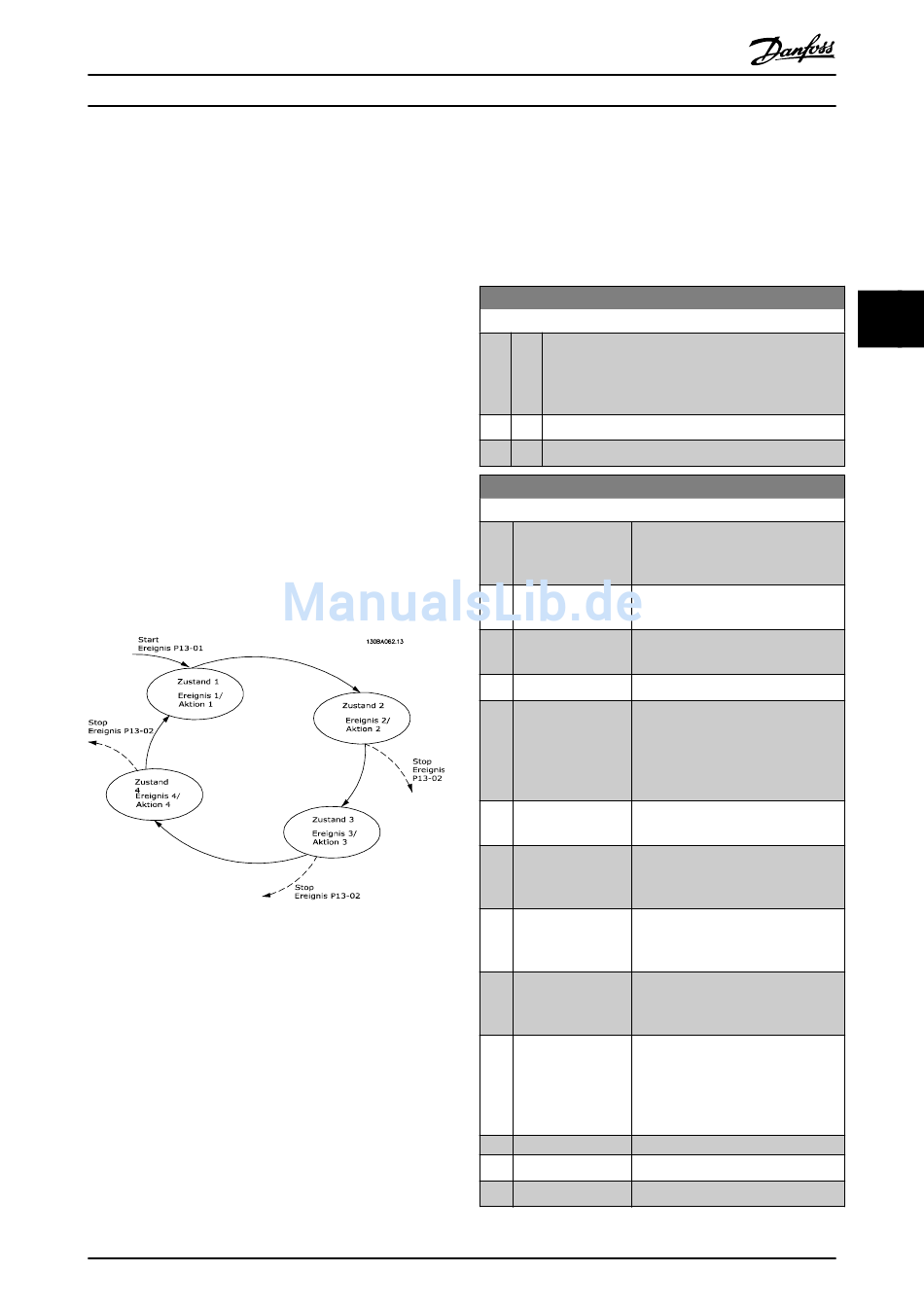

Abbildung 4.15 Beispiel mit drei Ereignissen/Aktionen
Starten und Stoppen des SLC
Der SLC kann durch Auswahl von [1] Ein oder [0] Aus in
Parameter 13-00 Smart Logic Controller gestartet und
gestoppt werden. Der SLC startet immer in Zustand 0 (in
dem er [0] Ereignis auswertet). Der SLC startet, wenn das
Startereignis (definiert unter Parameter 13-01 SL-Controller
Start) als WAHR ausgewertet wird (vorausgesetzt, dass [1]
Ein unter Parameter 13-00 Smart Logic Controller
ausgewählt ist). Der SLC stoppt, wenn das Stoppereignis
(Parameter 13-02 SL-Controller Stopp) WAHR ist.
Parameter 13-03 SL-Parameter Initialisieren setzt alle SLC-
Parameter zurück und startet die Programmierung von
Neuem.
MG03N103
Programmierungshandbuch
4.9.2 13-0* SL-Controller
Parameter zum Aktivieren und Definieren der Smart Logic
Control (SLC Ablaufsteuerung). Der Frequenzumrichter
führt die Logikfunktionen und Vergleicher immer im
Hintergrund aus. Dies ermöglicht getrennte Steuerung von
Digitaleingängen und -ausgängen.
13-00 Smart Logic Controller
Option:
[0] Aus Deaktiviert den Smart Logic Controller.
*
[1] Ein
13-01 SL-Controller Start
Option:
[0] FALSCH
[1] WAHR
[2] Motor ein
[3] Im Bereich
[4] Ist=Sollwert
[7] Außerh.Stromber.
[8] Unter Min.-Strom
[9] Über Max.-Strom
[16] Warnung Übertemp. Der Frequenzumrichter aktiviert die
[17] Netzsp.auss.Bereich
[18] Reversierung
[19] Warnung
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
Funktion:
Wählen Sie [1] Ein, um Smart Logic Control zu starten,
wenn ein Startbefehl vorhanden ist, z. B. über den
Digitaleingang. Wählen Sie [0] Aus, um Smart Logic
Control zu deaktivieren.
Aktiviert den Smart Logic Controller.
Funktion:
Auswahl des bool´schen Eingangs
(WAHR oder FALSCH) zur Aktivierung
der Smart Logic Control.
Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
Der Motor läuft.
Motor läuft innerhalb der program-
mierten Strombereiche
(Parameter 4-50 Warnung Strom
niedrig und Parameter 4-51 Warnung
Strom hoch)
Die Motordrehzahl entspricht dem
Sollwert.
Der Motorstrom liegt außerhalb des
in Parameter 4-18 Stromgrenze
definierten Bereichs.
Der Motorstrom liegt unter dem in
Parameter 4-50 Warnung Strom niedrig
eingestellten Wert.
Der Motorstrom liegt über dem in
Parameter 4-51 Warnung Strom hoch
eingestellten Wert.
Übertemperaturwarnung, wenn die
Temperatur den Grenzwert für Motor,
Frequenzumrichter oder Thermistor
überschreitet.
Der Frequenzumrichter reversiert.
Es liegt eine Warnung vor.
4 4
