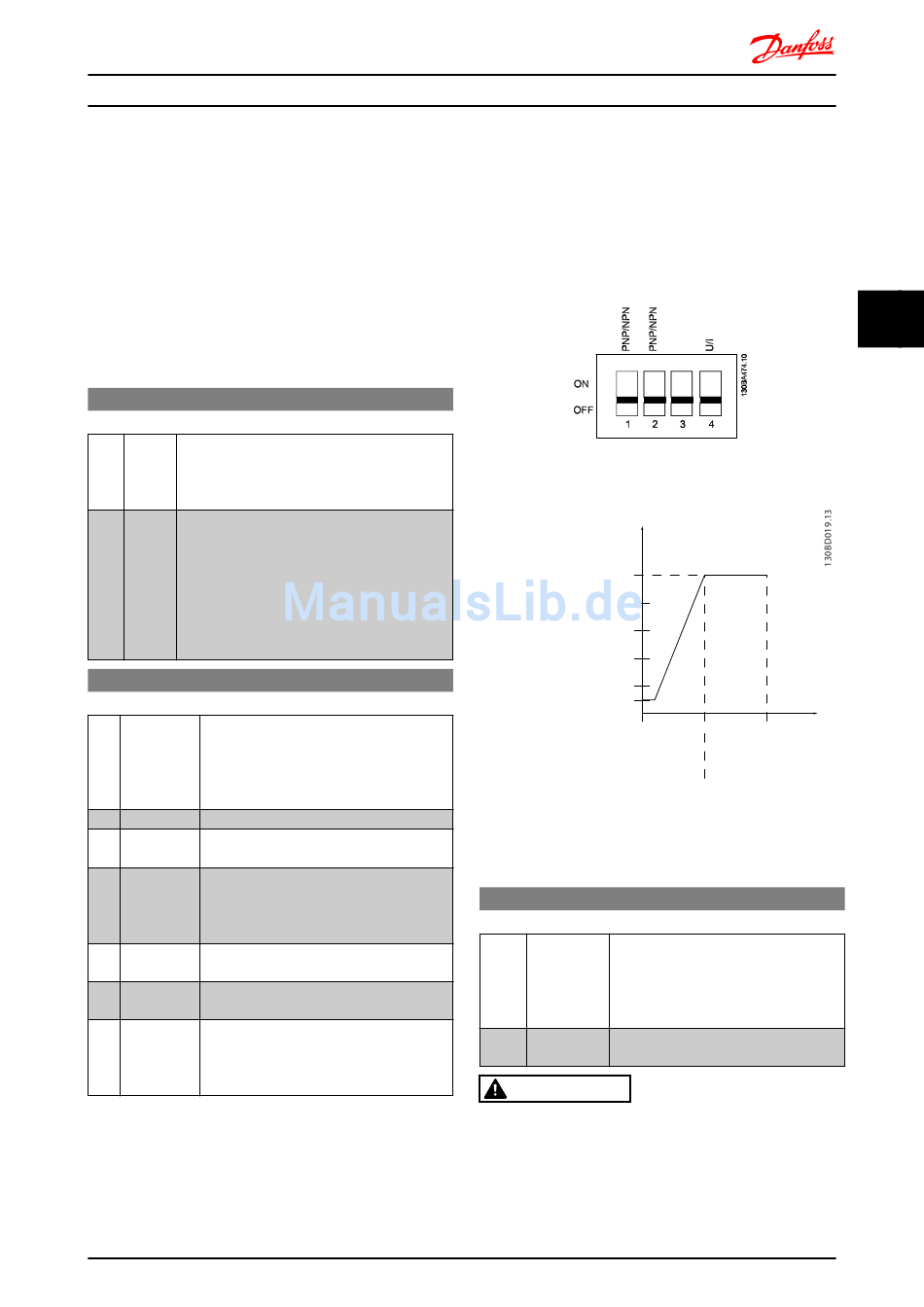

Parameterbeschreibungen
4.7 Parametergruppe 6: Analogein-/-
ausgänge
4.7.1 6-** Analoge Ein-/Ausg.
Parametergruppe zum Konfigurieren der Analogein- und -
ausgänge.

4.7.2 6-0* Grundeinstellungen

Par.-Gruppe zum Einstellen grundleg. Eigensch. der
Analogein-/-ausgänge.
6-00 Signalausfall Zeit
Range: Funktion:
Die Signalausfall Zeit dient zur Überwachung des
Signals an einem Analogeingang. Fällt das Signal
für länger als die hier eingestellte Zeit aus, wird
eine Signalausfall-Warnmeldung angezeigt.
10 [1-99 Fällt das Signal für die hier eingestellte Zeit aus,
s* s] wird die Signalausfall Funktion ausgeführt (6-01

Signalausfall Funktion).

Wird das Signal in dieser Zeit erfasst, wird der
Timer auf 0 gestellt.
Bei einem Signalausfall speichert der Frequen-
zumrichter die Ausgangsfrequenz und startet den
Signalausfall Zeit-Timer.
6-01 Signalausfall Funktion
Option: Funktion:
Die Funktion wird aktiviert, wenn das
Eingangssignal weniger als 50 % des in 6-10
Klemme 53 Min. Spannung, 6-12 Klemme 53
Min. Strom oder 6-22 Klemme 60 Min. Strom
eingestellten Werts beträgt.
[0] Aus Funktion ist deaktiviert.
*
[1] Freq. Der Motor wird mit der momentanen
speichern Ausgangsfrequenz weiter betrieben.
[2] Stopp Der Frequenzumrichter fährt den Motor über
Rampe auf 0 Hz. Vor dem Neustart des
Frequenzumrichters muss die Signalausfallbe-
dingung entfernt werden.
[3] Festdrz. Der Motor wird mit Festdrehzahl JOG
(JOG) betrieben, siehe 3-11 Festdrehzahl JOG.
[4] Max. Der Motor wird mit maximaler Drehzahl
Drehzahl betrieben, siehe 4-14 Max. Frequenz.
[5] Stopp und Der Motor stoppt und es wird ein Alarm
Alarm ausgelöst. Vor dem Neustart des Frequen-
zumrichters muss die Signalausfallbedingung
entfernt und ein Reset ausgeführt werden.

4.7.3 6-1* Analogeingang 1

Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 1 (Klemme 53).
®
VLT Micro Drive FC 51 Programmierungshandbuch
®
MG02C603 - VLT ist eine eingetragene Marke von Danfoss.
HINWEIS
Mikroschalter 4 in Position U:
6-10 Klemme 53 Skal. Min.Spannung und 6-11 Klemme 53
Skal. Max.Spannung sind aktiv.
Mikroschalter 4 in Position I:
6-12 Klemme 53 Skal. Min.Strom und 6-13 Klemme 53 Skal.
Max.Strom sind aktiv.
Abbildung 4.7
Soll-/Istwert
[UPM]
Par. 6-xx
1.500
Max.
Soll-/ Istwert
1.200
900
600
Par. 6-xx
300
Min.
150
Soll-/ Istwert
1 V
Par. 6-xx
Min. Spannung oder
Min. Strom
Abbildung 4.8
6-10 Klemme 53 Skal. Min.Spannung
Range: Funktion:
Dieser Skalierungswert muss dem
minimalen Sollwert aus 6-14 Klemme 53
Skal. Min.-Soll/Istwert entsprechen. Siehe
auch 4.4 Parametergruppe 3: Sollwert/
Rampen.
0,07 V [0,00-9,90 V] Geben Sie den minimalen (unteren)
*
Spannungswert ein.
VORSICHT
Sie müssen den Wert auf min. 1 V einstellen, um die
Signalausfall-Funktion in 6-01 Signalausfall-Funktion zu
aktivieren.
5 V 10 V [V]
Analogeingang
Par. 6-xx
Max. Spannung oder
Max. Strom
33
