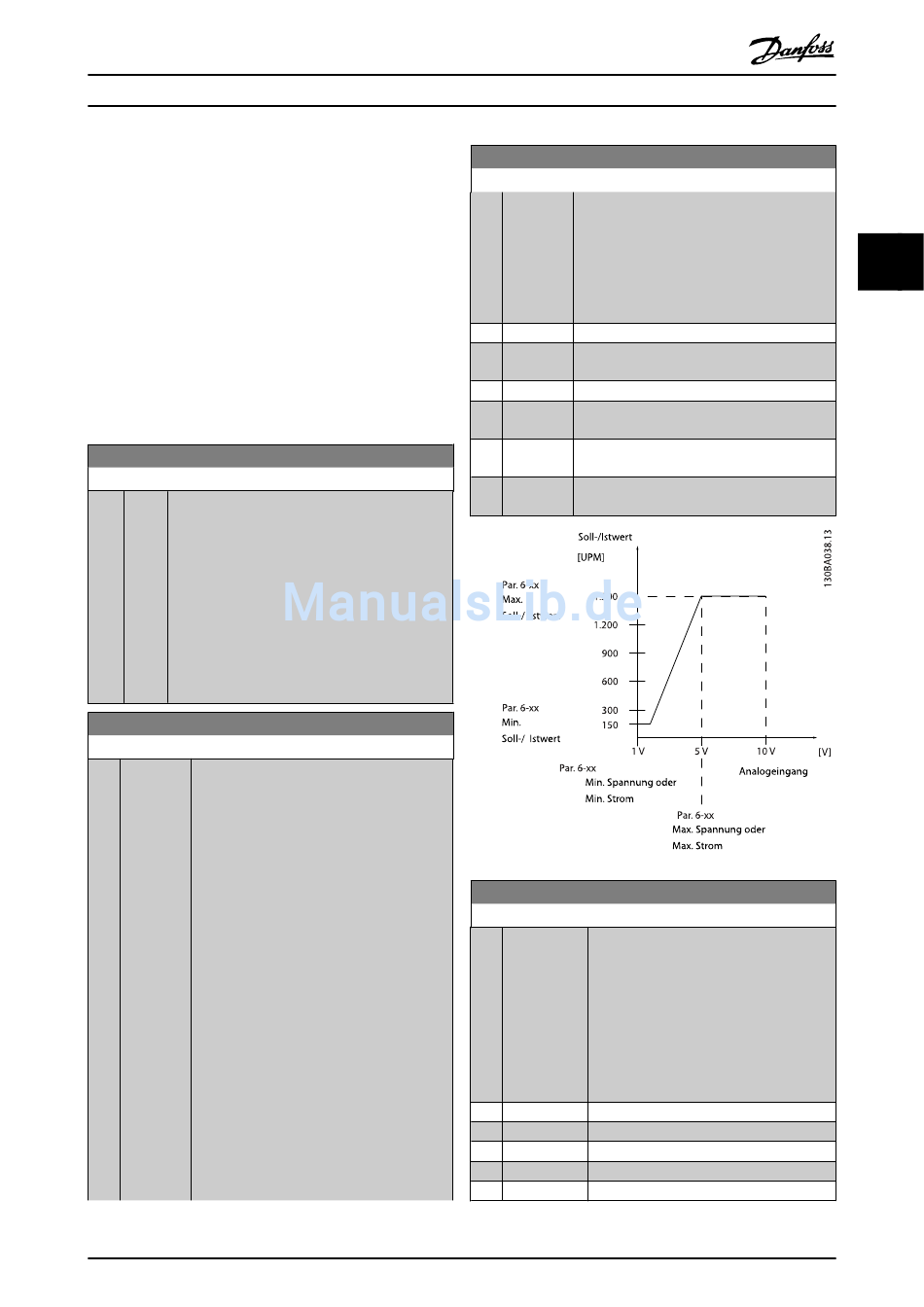

Parameterbeschreibung
3.8 Hauptmenü - Analogein-/-ausgän-
ge - Gruppe 6
3.8.1 6-0* Grundeinstellungen
Parametergruppe zum Konfigurieren der Analogein- und -
ausgänge.
Der Frequenzumrichter verfügt über 2 Analogeingänge:
Klemme 53 und 54. Die Analogeingänge sind für Spannung
(0-10 V,) oder Strom (0/4 - 20 mA) konfigurierbar.
HINWEIS
Thermistoren können sowohl an Analog- als auch an
Digitaleingänge angeschlossen werden.
6-00 Signalausfall Zeit
Range: Funktion:
10 s [1 - Eingabe des Timeout bei Signalausfall. Ist aktiv,
*
99 s] wenn A53 (SW201) und/oder A54 (SW202) in Positi-
on EIN ist/sind. Fällt das an den gewählten Stromein-
gang angeschlossene Sollwertsignal für länger als
die in Par. 6-10 Klemme 53 Skal. Min.Spannung
eingestellte Zeit unter 50 % des in Par. 6-12 Klemme
53 Skal. Min.Strom, Par. 6-20 Klemme 54 Skal.
Min.Spannung, Par. 6-22 Klemme 54 Skal. Min.Strom
oder Par. 6-00 Signalausfall Zeit eingestellten Werts,
wird die in Par. 6-01 Signalausfall Funktion eingestell-
te Funktion aktiviert.
6-01 Signalausfall Funktion
Option: Funktion:
Auswahl der Timeout-Funktion. Die in
Par. 6-01 Signalausfall Funktion eingestellte
Funktion wird dann aktiviert, wenn das
Eingangssignal auf Klemme 53 oder 54 unter 50
% des Werts in Par. 6-10 Klemme 53 Skal.
Min.Spannung, Par. 6-12 Klemme 53 Skal.
Min.Strom, Par. 6-20 Klemme 54 Skal.
Min.Spannung oder Par. 6-22 Klemme 54 Skal.
Min.Strom sinkt und mindestens für die Dauer
der in Par. 6-00 Signalausfall Zeit eingegebenen
Zeit unterhalb dieses Wertes bleibt. Treten
gleichzeitig mehrere Timeouts auf, so gibt der
Frequenzumrichter der Timeout-Funktion
folgende Priorität:
1. Par. 6-01 Signalausfall Funktion
2. Par. 8-04 Steuerwort Timeout-Funktion
Als Timeout-Funktion kann Folgendes gewählt
werden:
•
[1] Der Motor wird mit der momenta-
nen Ausgangsdrehzahl weiter betrie-
ben.
•
[2] Der Motor wird angehalten.
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
6-01 Signalausfall Funktion
Option: Funktion:
•
[3] Der Motor wird mit Festdrehzahl
JOG betrieben.
•
[4] Der Motor wird mit max. Drehzahl
betrieben.
•
[5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
6-02 Notfallbetrieb Signalausfall Funktion
Option: Funktion:
Die in Par. 6-01 Signalausfall Funktion
eingestellte Funktion wird dann aktiviert,
wenn das Eingangssignal an Analogeingän-
gen unter 50 % des Werts in Parametergrup-
pe 6-1* bis 6-6* („Klemme xx Skal. Min.Strom"
oder „Klemme xx Skal. Min.Spannung") sinkt
und mind. für die Dauer der in
Par. 6-00 Signalausfall Zeit eingegebenen Zeit
unterhalb dieses Wertes bleibt.
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
3 3
