HPSU compact

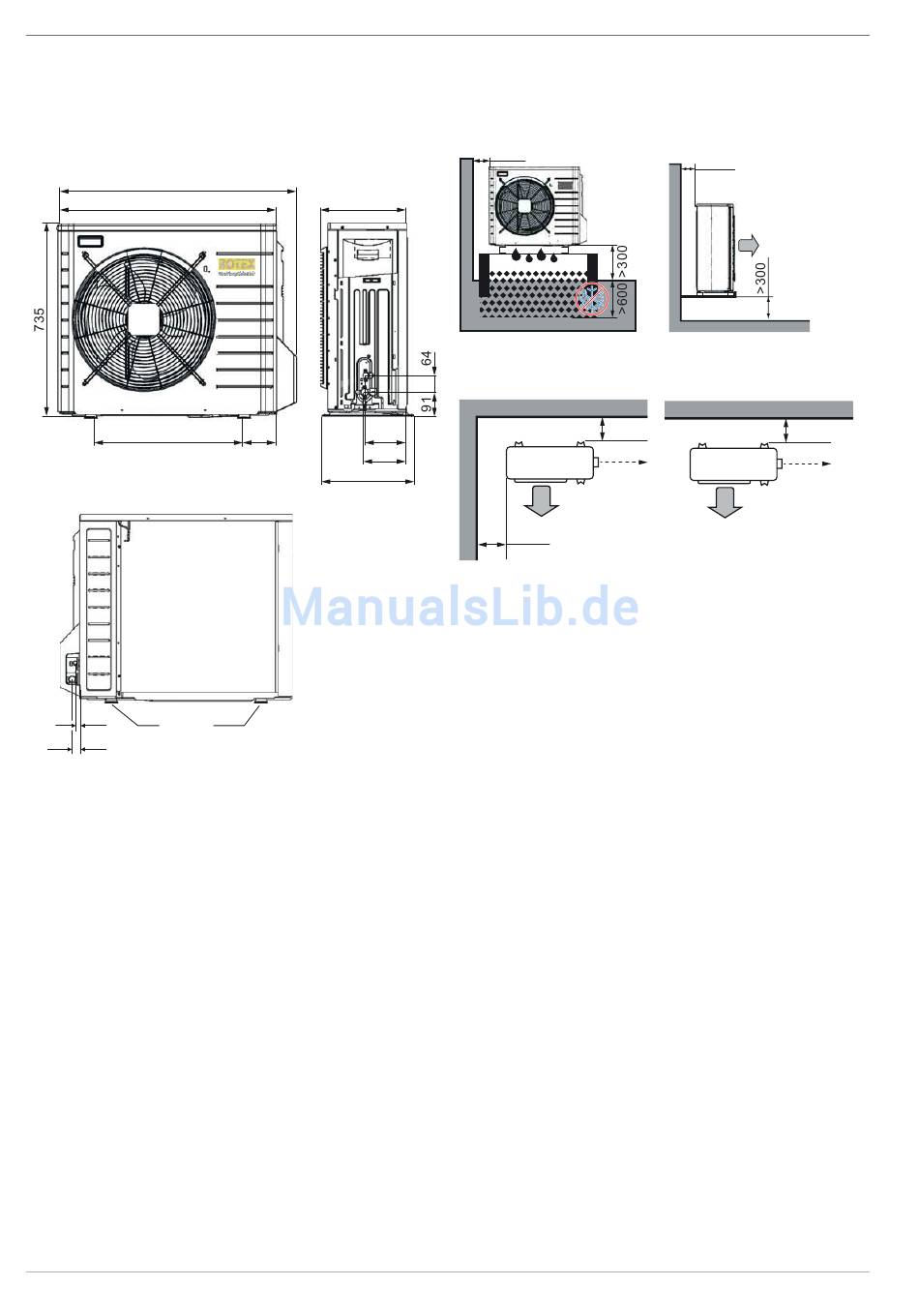

5.1 Abmessungen und Platzbedarf
5.1.1 Außengeräte 4-8 kW
Abmessungen
A
910
832
580
C
18
Ø 10,5
23
A
Vorderseite
Bild 5-1
Abmessungen Außengerät
RRLQ 4-8 kW
18
B
323
121
155
160
333
B
Rechte Seite
C
Rückseite
Platzbedarf
>250
Bild 5-2
Vorderansicht Außenge-
rät RRLQ 4-8 kW auf So-
ckel
>250
>500
>250
Bild 5-4
Draufsicht Außengerät
RRLQ 4-8 kW
1)
Dieser Mindestabstand wird von ROTEX vorgeschrieben.
2)
Dieser Mindestabstand wird zu Wartungs-/Installationszwecken benötigt.
(1
>250
Bild 5-3
Seitenansicht Außenge-
rät RRLQ 4-8 kW auf
Wandhalterung
(1
>170
(2
>500
Bild 5-5
Draufsicht bei freier
Wandaufstellung
PH ROTEX HPSU/HPU - 05/2017
