Подключение и монтаж

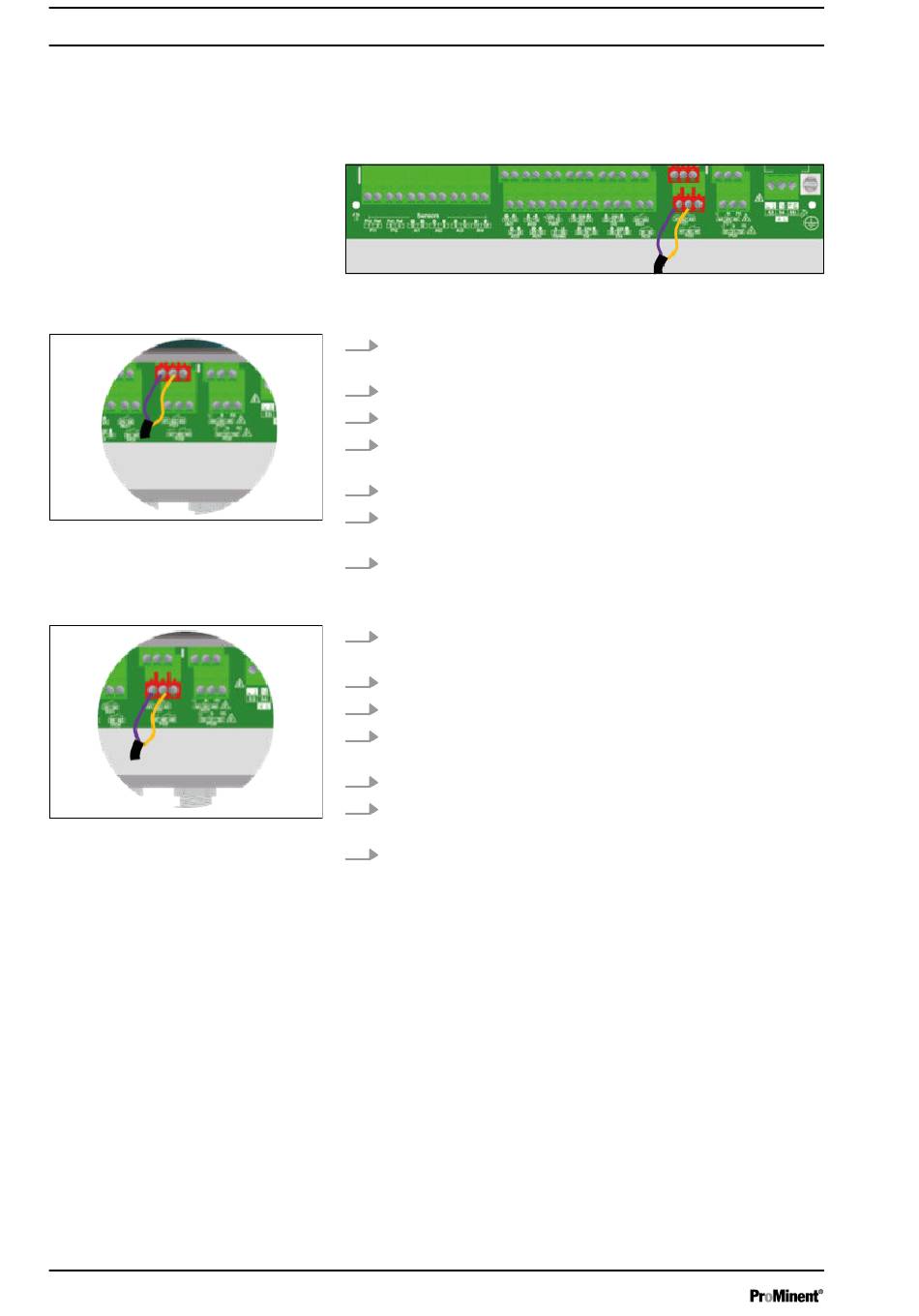

4.3.7 Подключения реле с нулевым потенциалом (FO1 и FO2)
Рис. 28: Подключения реле с
нулевым потенциалом FO1
Рис. 29: Подключения реле с
нулевым потенциалом FO2
36
Выходы реле с нулевым потенциалом при необходимости
можно использовать как реле аварийного сигнала, для регули‐
рования или в режиме таймера.
Рис. 27: Подключения реле с нулевым потенциалом (FO1 и
FO2)
1. Используйте 2-жильный кабель в варианте, пригодном
FO1
для напряжения и тока.
2. Снимите защитную оболочку кабеля.
3. Снимите 7 мм изоляции с проводов.
4. Пропустите кабель через кабельное резьбовое соеди‐
нение.
5. Подключите жилы к COMMON (42) блока с зажимами.
6. Подключите жилу к WORK (41) клеммной панели или к
A3012
REST (43), в зависимости от выполняемой функции.
7. Затяните кабельное резьбовое соединение для уплот‐
нения.
1. Используйте 2-жильный кабель в варианте, пригодном
FO2
для напряжения и тока.
2. Снимите защитную оболочку кабеля.
3. Снимите 7 мм изоляции с проводов.
4. Пропустите кабель через кабельное резьбовое соеди‐
нение.
5. Подключите жилы к COMMON (48) блока с зажимами.
6. Подключите жилу к WORK (47) клеммной панели или
A3013
REST (49), в зависимости от выполняемой функции.
7. Затяните кабельное резьбовое соединение для уплот‐
нения.
A3011
