Instalación y montaje
4.3.2.4 Ocupación de los bornes
Fila inferior izquierda
Tab. 2: Leyenda: Fila inferior izquierda
Leyenda:
PI1+3
PI2+4
AI1+2
AI3+4
Sensores PI1
PI2
AI1
AI2
AI3
AI4
22

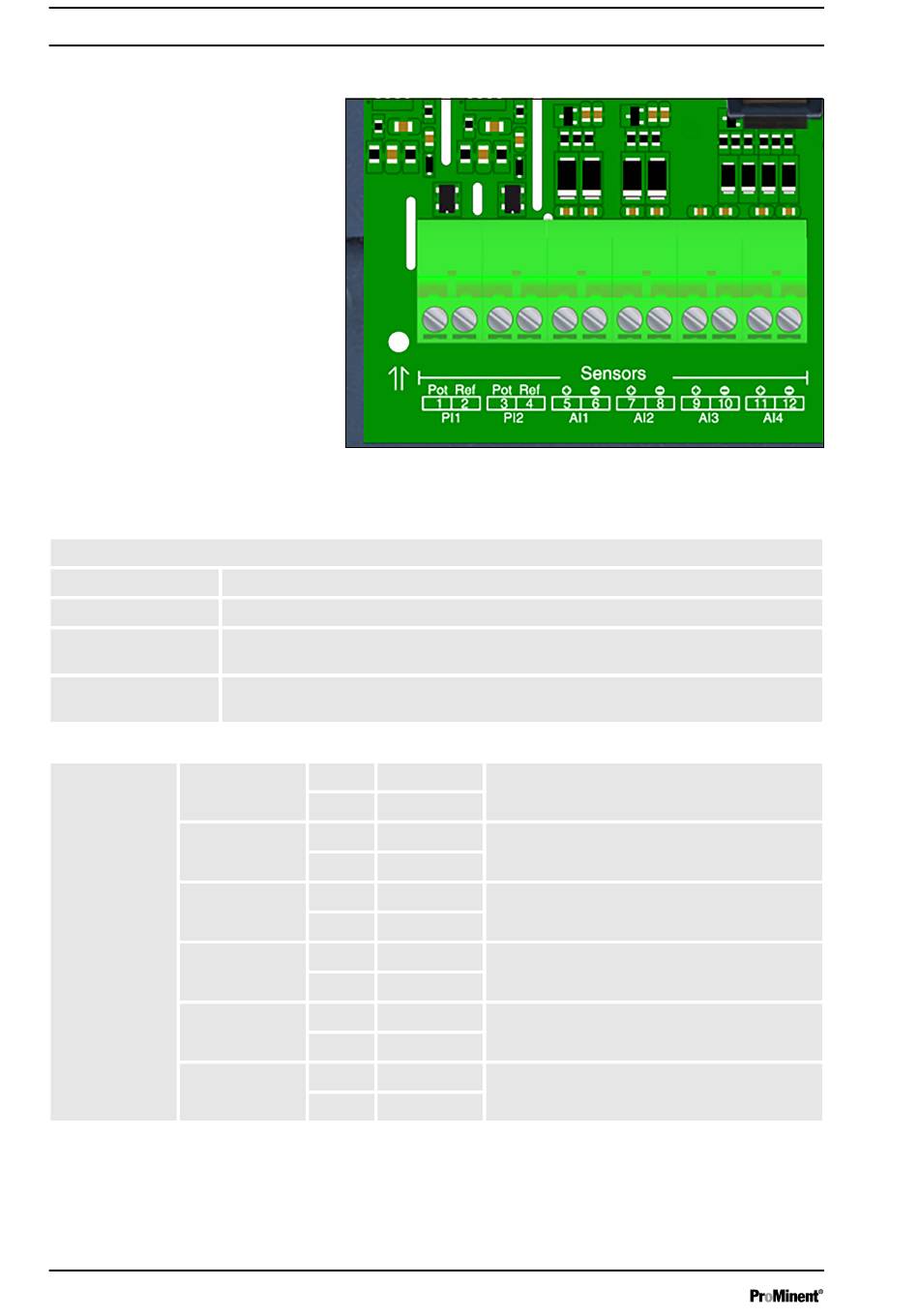

Fig. 8: Fila inferior izquierda
Pot.: sensor de pH o redox, conductor interno
Ref.: electrodo de referencia, pantalla
entradas analógicas 1 y 2 para, p. ej., sensores de cloro, con aislamiento galvá‐
nico
entradas analógicas 3 y 4 para, p. ej., sensores de turbidez, sin aislamiento galvá‐
nico
1 Pot
2 Ref
3 Pot
4 Ref
5 (+)
6 (-)
7 (+)
8 (-)
7 (+)
8 (-)
7 (+)
8 (-)
Sensor de pH, mV, cable coaxial
Sensor de redox, mV, cable coaxial
Sensor de cloro, cloro libre
Sensor de cloro, cloro total
Por ejemplo sensor de nivel 0/4 ... 20 mA
Por ejemplo sensor de nivel 0/4 ... 20 mA
A3859
